Drehmoment und 2 Hebel

soda · Anmeldungsdatum: 04.10.2006 Beiträge: 74

Mich beschäftigen im Moment wieder mal ein Paar Physikaufgaben.

Mal der Reihe nach, bin vielleicht schlauer wenn ich die gelöst habe für die nächsten zu Lösen^^.
Mein nächster Themenbereich sind Hebelgesetze und Drehmomente.

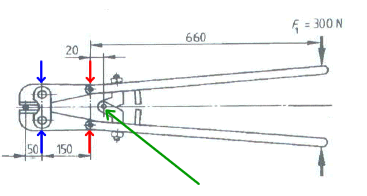

Ich hab Unten ein Bild von einem Bolzenschneider angehängt. Wie fange ich mit so vielen Drehmomenten und Teilhebeln an? Vorher gab es eine einfache Aufgabe mit einem Seitenschneider - die konnte ich problemlos lösen. Hier macht mir die Anzahl der verschiedenen (nicht auf gleicher Ebene) Drehmomente Probleme. Vor allem das Drehmoment mit dem grünen Pfeil bezeichnet.

Hoffe jemand kann mir da Starthilfe geben, ich kann nicht einmal eine eigene Teillösung hier hinschreiben weil mir der Start hier komplett fehlt.

MfG soda!

Patrick · Anmeldungsdatum: 05.07.2006 Beiträge: 417 Wohnort: Nieder-Wöllstadt

Du hast verschiedene Drehmomente.
Für die Einzeldrehmomente beim blauen/roten/schwarzen Pfeil gelten: Drehmoment = Kraft * Länge, auf der die Kraft wirkt
Es gibt aber einen gesamten Drehmoment beim roten und beim schwarzen
Pfeil. Diese Lauten:
Einzeldrehmoment des blauen Pfeils + Einzeldrehmoment des roten Pfeils
= Gesamtdrehmoment beim roten Pfeil
Einzel-M (blauer Pfeil) + Einzel-M (roter Pfeil) - Einzel-M(schwarzer Pfeil)
= Gesamt-M beim schwarzen Pfeil

soda · Anmeldungsdatum: 04.10.2006 Beiträge: 74

Das ging jetzt aber zu schnell? ist beim grünen Pfeil denn kein Drehmoment.. der schwarze Pfeil ist die Kraft die auf die Hebel wirkt... Was ist mit dem mit grün angezeichneten Drehmoment.. dort muss ich doch mit rechnen beginnen, damit ich die Kraft auf dem Roten Drehmoment bekomme? Oder denke ich total Falsch - muss wohl so sein sonst würd ich Patricks Ansatz wohl verstehen.

Zeichnung hab ich halt jetzt mal geändert. Stimmt das besser so?
Mag ja sein dass meine Frage etwas unbeholfen ist, nur ich denke mein Grundsätzlicher Ansatz beim Grünen (ich weiss nicht einmal ob das ein Drehmoment ist?) anzufangen übers Rote zum Blauen zu kommen, falsch ist.

MfG soda
