Serien- u. Parallelschaltung rechnen

Neue Frage »
Antworten »
    Foren-Übersicht -> Elektrik
Autor Nachricht
Fitzgerald



Anmeldungsdatum: 25.10.2020
Beiträge: 48

Beitrag Fitzgerald Verfasst am: 09. Nov 2020 03:43    Titel: Serien- u. Parallelschaltung rechnen Antworten mit Zitat

Hi,
habe folgende Schaltung kalkuliert, bin mir aber nicht sicher ob die Anwendung von Ohm's so stimmt.

R3,4 = 10+15 = 25 kΩ
R3,4,5 = (25*0.680) / (25+0.680) = ≈ 0.66 kΩ
R2,3,4,5 = (22*0.66) / (22+0.66) = ≈ 0.64 kΩ
RT = R1 + R2,3,4,5 = 1 + 0.64 = ≈ 1.64 kΩ
IT = I1 = I2 = Vin/RT = 12 / 1.64 = ≈ 7.31 mA
V1 = R1 * IT = 1 * 7.31 = ≈ 7.31 V
Vk = V2 = R2,3,4,5 * IT = 0.64 * 7.31 = ≈ 4.69 V
Vin = V1 + V2 --> V2 = 12 – 4.69 = ≈ 7.31 V
I3,4 = Vk / R3,4 = 4.69 / (10 + 15) = ≈ 0.19
V3 = 10 * 0.19 = 1.88 V
V4 = 15 * 0.19 = 2.82 V
I3 = 1.88 / (10+15) = 0,08 mA
I4 = 2.82 / (10+11) = 0.11mA
I5 = 4.69 / 0.68 = 6.9 mA
V5 = 0.68 * 6.9 = 4,69 V


V2 müsste gem. Kirchhoff ja sein:
Vin = V1 + V2 --> V2 = 12 – 4.69 = ≈ 7.31 V

Wenn ich jedoch mit Ohm rechne komme ich auf: R2,3,4,5 * IT = 0.64 * 7.31 = ≈ 4.69 V statt oben 7.31 V oder verwechsle ich grad komplett etwas??

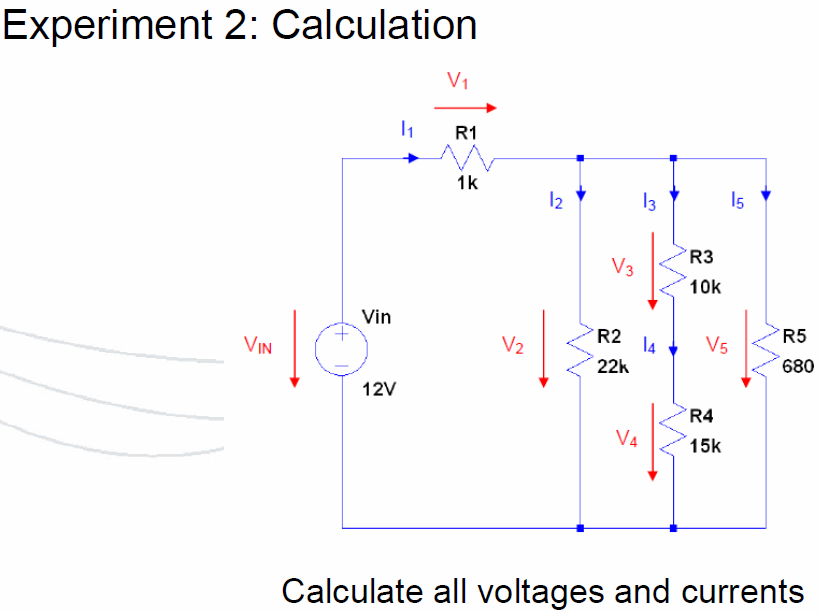

mixed circuit2.PNG
 Beschreibung:

Download
 Dateiname:  mixed circuit2.PNG
 Dateigröße:  47.46 KB
 Heruntergeladen:  168 mal

Steffen Bühler
Moderator


Anmeldungsdatum: 13.01.2012
Beiträge: 7226

Beitrag Steffen Bühler Verfasst am: 09. Nov 2020 15:52    Titel: Re: Serien- u. Parallelschaltung rechnen Antworten mit Zitat

Fitzgerald hat Folgendes geschrieben:
V1 = R1 * IT = 1 * 7.31 = ≈ 7.31 V
...
Vin = V1 + V2 --> V2 = 12 – 4.69

U1 (bitte U und nicht V) ist doch nicht 4,69V (hier dann schon ein V und nicht gar nichts).

Viele Grüße
Steffen
VeryApe



Anmeldungsdatum: 10.02.2008
Beiträge: 3247

Beitrag VeryApe Verfasst am: 09. Nov 2020 20:27    Titel: Antworten mit Zitat

und nebenbei

Zitat:
IT = I1 = I2


stimmt auch nicht


und warum I4 ungleich I3 ?

_________________
WAS IST LOS IN EUROPA? https://www.youtube.com/watch?v=a9mduhSSC5w
Fitzgerald



Anmeldungsdatum: 25.10.2020
Beiträge: 48

Beitrag Fitzgerald Verfasst am: 10. Nov 2020 20:20    Titel: Antworten mit Zitat

VeryApe hat Folgendes geschrieben:
und nebenbei

Zitat:
IT = I1 = I2


stimmt auch nicht


und warum I4 ungleich I3 ?


tatsächlich, danke sehr!! werde ich nachkalkulieren.
