Gerritft Verfasst am: 10. Okt 2019 09:54 Titel: Spule

Antworten mit Zitat

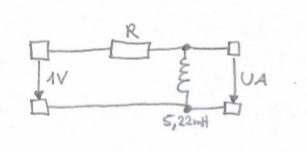

geg:Fu=25kHz (Hochpass)
Ub=1V
L=5,22mH

a)Wie groß ist R zu wählen
b)Wie groß ist im Fall a) die Spannung Ua?

A: Es ist doch egal wie groß man R wählt, denn die Ausgangsspannung wird immer 1V sein. Umso größer man R wählt , umso langsamer kommt die Ausgangsspannung auf 1V.


Beschreibung:

Dateigröße:

27.13 KB

Angeschaut:

1410 mal

GvC

Anmeldungsdatum: 07.05.2009
Beiträge: 14861

GvC Verfasst am: 10. Okt 2019 11:09 Titel:

Antworten mit Zitat

Gerritft hat Folgendes geschrieben:

Es ist doch egal wie groß man R wählt, denn die Ausgangsspannung wird immer 1V sein.

Nein. Das wäre nur bei unendlich hoher Frequenz der Fall.

Gerritft hat Folgendes geschrieben:

Umso größer man R wählt , umso langsamer kommt die Ausgangsspannung auf 1V.

Nein. Je größer R gewählt wird, desto langsamer fällt die Ausgangsspannung auf 0V, sofern die Frequenz null ist (Gleichspannung).

Laut Spannungsteilerregel ist der Betrag der Ausgangsspannung

In der vorliegenden Aufgabe ist mit fu=25kHz offenbar die Grenzfrequenz gemeint. Die Grenzfrequenz ist diejenige Frequenz, bei der
