Quadratischer Eisenkern mit Spule

Neue Frage »
Antworten »
    Foren-Übersicht -> Elektrik
Autor Nachricht
Sirius02



Anmeldungsdatum: 20.10.2022
Beiträge: 315

Beitrag Sirius02 Verfasst am: 23. Jun 2023 08:12    Titel: Quadratischer Eisenkern mit Spule Antworten mit Zitat

Meine Frage:

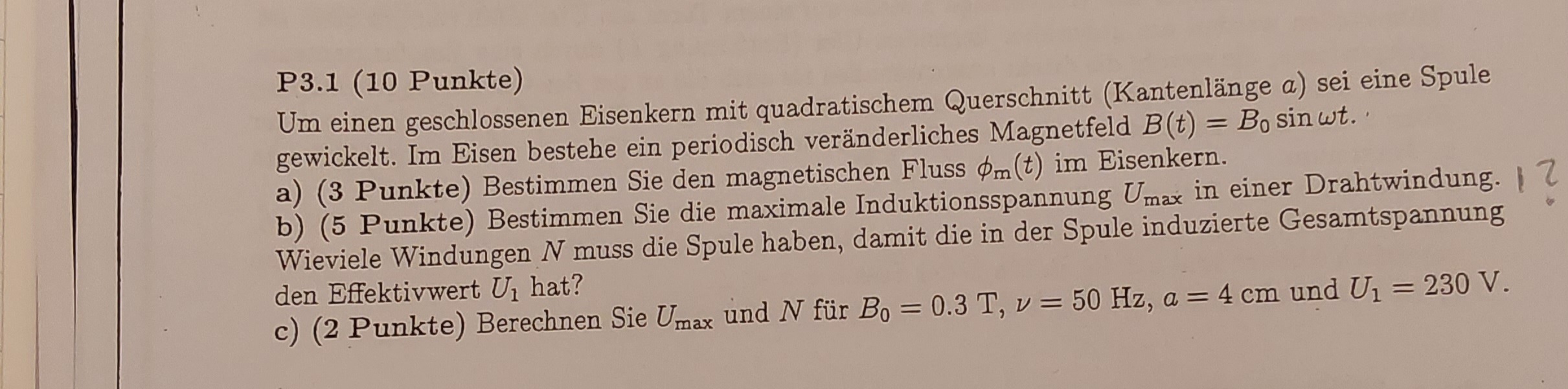

Hey bei folgender Aufgabe, komme ich nicht weiter: (siehe Anhang)


Meine Ideen:
a) der Magnetische Fluss berechnet sich ja wie folgt:

Also:

bei der b und c bin ich mehr oder weniger überfordert.



 Beschreibung:

Download
 Dateiname:  20230623_080125.jpg
 Dateigröße:  353.77 KB
 Heruntergeladen:  63 mal

Steffen Bühler
Moderator


Anmeldungsdatum: 13.01.2012
Beiträge: 7262

Beitrag Steffen Bühler Verfasst am: 23. Jun 2023 15:17    Titel: Antworten mit Zitat

Bei Teil a gibt es keine Windungszahl.

Bei Teil b gilt

Bei Teil c einfach einsetzen.

Viele Grüße
Steffen
Sirius02



Anmeldungsdatum: 20.10.2022
Beiträge: 315

Beitrag Sirius02 Verfasst am: 23. Jun 2023 15:37    Titel: Antworten mit Zitat

Danke aber was hat es mit dem u1 auf sich? Das tauchtdoch nirgends aufwendig ich en Fluss ableite
Steffen Bühler
Moderator


Anmeldungsdatum: 13.01.2012
Beiträge: 7262

Beitrag Steffen Bühler Verfasst am: 23. Jun 2023 16:11    Titel: Antworten mit Zitat

U1 wird einfach durch Umax und N ausgedrückt. Mit einer Windung hast Du einen bestimmten Maximalwert, mit N Windungen hast Du dann einen N-fachen Maximalwert. Dann noch auf den Effektivwert runterrechnen.
