Richtung der Ablenkung der Alphateilchen durch das B-Feld

Neue Frage »
Antworten »
    Foren-Übersicht -> Elektrik
Autor Nachricht
Firrel86
Gast





Beitrag Firrel86 Verfasst am: 24. Jul 2018 11:07    Titel: Richtung der Ablenkung der Alphateilchen durch das B-Feld Antworten mit Zitat

Meine Frage:
Moin!

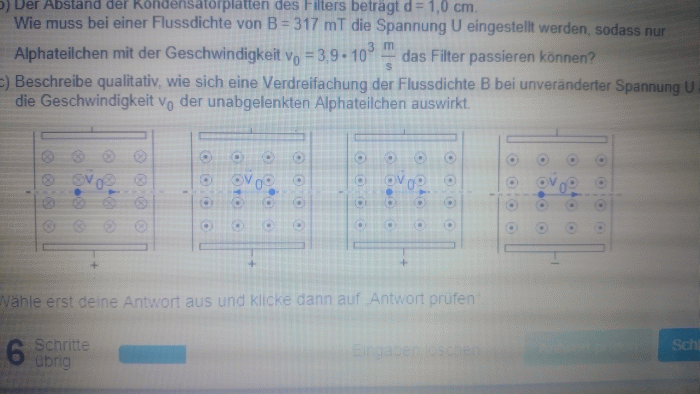

Ich muss zunächst angeben in welche Richtung Alphateilchen in einem Wienschen Geschwindigkeitsfilter abgelenkt werden. Die Ablenkung durch das E-Feld macht mir da keine Probleme. Aber die Ablenkung durch das B-Feld verstehe ich nicht ganz. Die Rechte-Hand-Regel soll einem da helfen? Wie soll ich die hier einsetzen? Genau genommen muss ich hier angeben (siehe Bild) ob die Alphateilchen nach oben oder unten abgelenkt werden.
Danke schon mal für die Hilfe.


[img]https://ibb.co/maBieT[/img]

Meine Ideen:
Weiss nur dass die Rechte Hand Regel hier helfen soll.
Firrel86



Anmeldungsdatum: 24.07.2018
Beiträge: 7

Beitrag Firrel86 Verfasst am: 24. Jul 2018 11:14    Titel: Antworten mit Zitat

Bild :

<a href="https://ibb.co/maBieT"><img src="https://thumb.ibb.co/maBieT/Magnetischer_Fluss.gif" alt="Magnetischer_Fluss" border="0"></a>



 Beschreibung:

Download
 Dateiname:  MagnetischerFluss.gif
 Dateigröße:  175.44 KB
 Heruntergeladen:  258 mal

PhyMaLehrer



Anmeldungsdatum: 17.10.2010
Beiträge: 1085
Wohnort: Leipzig

Beitrag PhyMaLehrer Verfasst am: 24. Jul 2018 11:35    Titel: Antworten mit Zitat

Die Anwendung der Rechten-Hand-Regel ist immer wieder eine gute Gelegenheit, sich das Handgelenk zu verbiegen. Big Laugh
Daumen, Zeigefinger und Mittelfinger werden in Form eines "Dreibeins" (Rechtssystem) gehalten und zwar
der Daumen (Ursache) in Richtung der Bewegung der positiven Teilchen - hier nach rechts und
der Zeigefinger (Vermittlung) in Richtung des Magnetfeldes - hier aus der Zeichenebene heraus.
Der Mittelfinger (Wirkung) zeigt dann die Richtung der Ablenkung im Magnetfeld an.
