Schaltskizze zeichnen

VGK · Anmeldungsdatum: 26.05.2018 Beiträge: 4

Meine Frage:

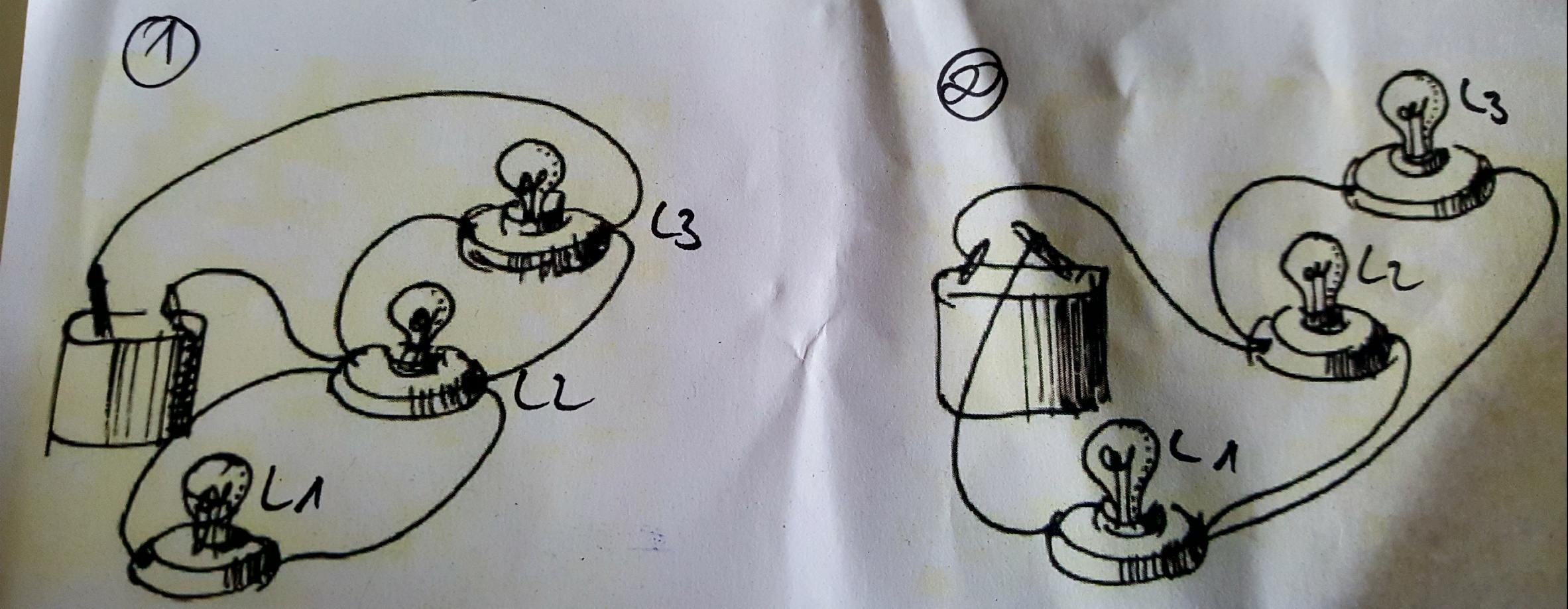

Ich muss die beiden Bilder in eine Schaltskizze "übersetzen". Bisher habe ich das nicht geschafft. Danke bereits jetzt für eure Hilfe.

Meine Ideen:
Bild 1 L1 muss parallel zu L2 sein, L3 zu L2 auch. Aber wie sieht das dann aus?

Bild 2 L1 in Serie zu L3, L2 zu L1 auch.

Elektrotechnik · Anmeldungsdatum: 08.06.2016 Beiträge: 90

Hallo.

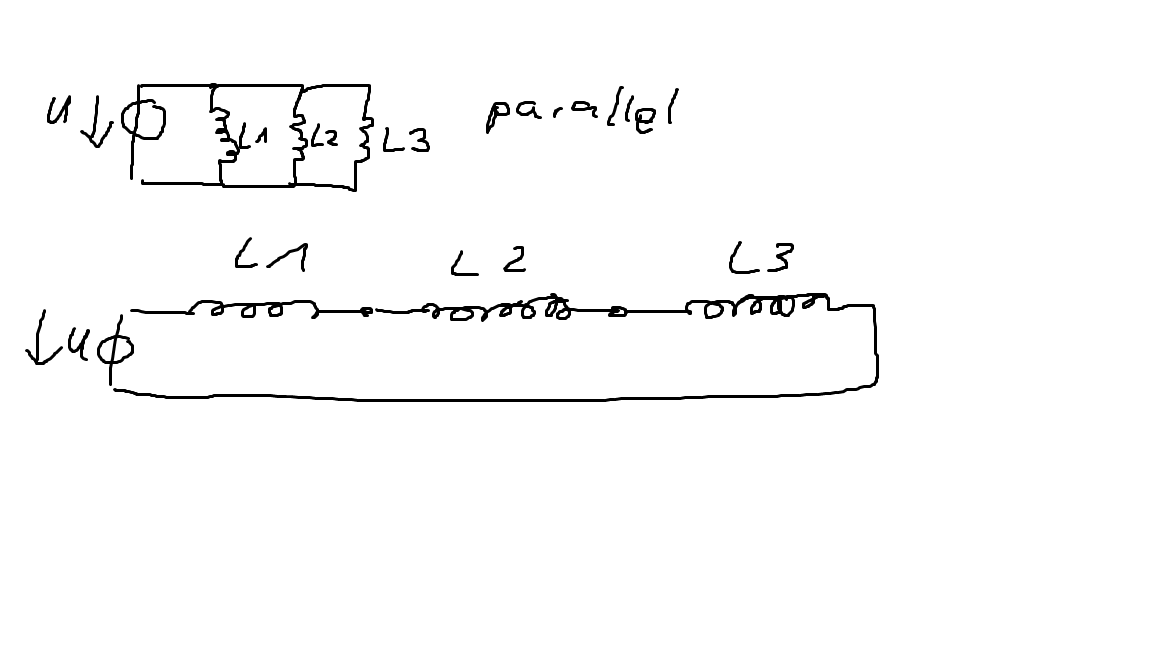

Wenn du die Schaltung richtig beschrieben hast, müsste es so aussehen.

Liebe Grüße

PhyMaLehrer · Anmeldungsdatum: 17.10.2010 Beiträge: 1085 Wohnort: Leipzig

Schaltung 1 stimmt so, Schaltung 2 nicht. Die Lampen 1 und 2 sind zwar in Reihe geschaltet, aber Lampe 3 liegt parallel zu Lampe 2! (Der rechte Draht von Lampe 3 ist zwar an Lampe 1 angeschlossen, aber es läuft auf diese Parallelschaltung hinaus, da ein weiterer Draht die entsprechenden Anschlüsse von Lampe 1 und 2 verbindet.)

VGK · Anmeldungsdatum: 26.05.2018 Beiträge: 4

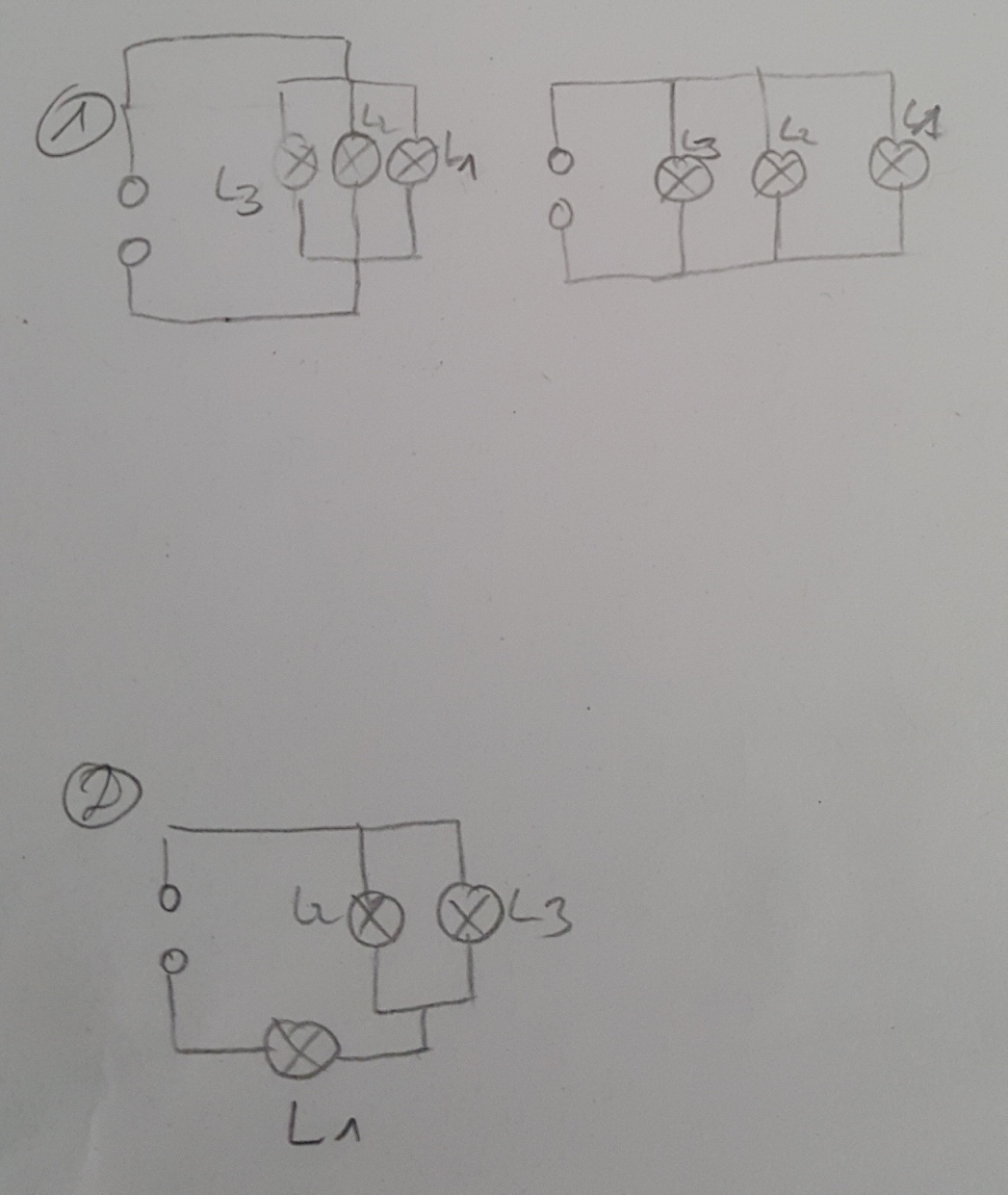

Danke bereits für die Antworten, anbei mal meine Lösung. Aber bei 1 gibt es noch eine Verbindung zw. L2 und L3, die mich irritiert.

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

Jetzt ist Schaltung 2 richtig, aber Schaltung 1 nicht. In Schaltung 1 liegen alle drei Lampen parallel.

VGK · Anmeldungsdatum: 26.05.2018 Beiträge: 4

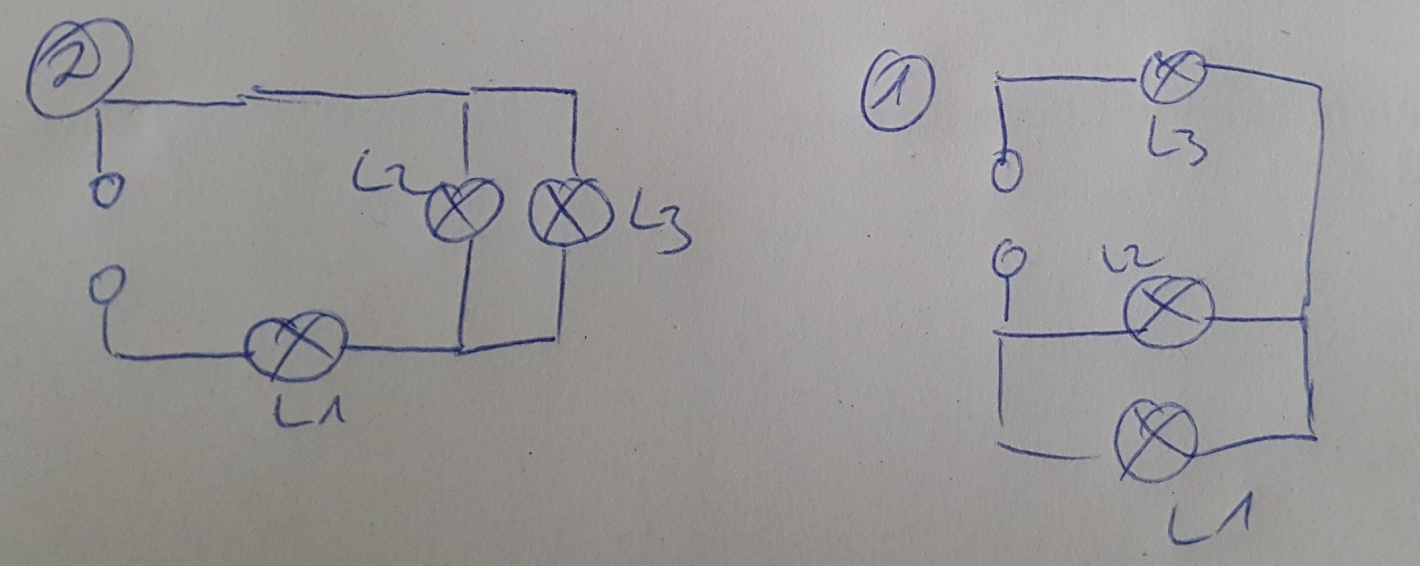

Stimmt 1 nun so? Ist es egal, ob man es so macht wie links oder rechts?

bei 2 frage ich mich dasselbe oder macht das keinen Unterschied?

Myon · Anmeldungsdatum: 04.12.2013 Beiträge: 5873

VGK · Anmeldungsdatum: 26.05.2018 Beiträge: 4

Um die Bilder im ursprünglichen Post.

Myon · Anmeldungsdatum: 04.12.2013 Beiträge: 5873

Ich verstehe immer noch nicht, was Du meinst. Das Schaltbild für Situation 2 in Deinem 2. Beitrag oben ist richtig. Das ist aber nicht identisch mit dem Schaltbild rechts in der gleichen Grafik, da einmal L1 und das andere Mal L3 in Serie geschaltet ist.
