Impedanz Rechnung

Neue Frage »
Antworten »
    Foren-Übersicht -> Elektrik
Autor Nachricht
loui0410



Anmeldungsdatum: 11.01.2018
Beiträge: 55
Beitrag loui0410 Verfasst am: 24. Mai 2018 15:24    Titel: Impedanz Rechnung Antworten mit Zitat

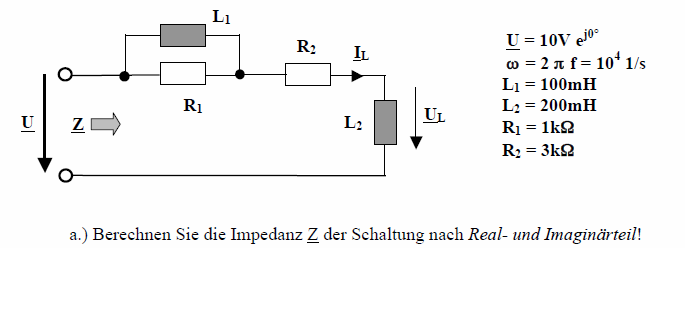

Hallo,
ich habe schon mehrere Verfahren gerechnet..
ich weiß einfach nicht wie ich genau ansetzen soll, hier die Gesamtimpedanz zu berechnen..
also nach imaginär und Realteil natürlich..
kann mir jemand einen Denkanstoß geben?

 Beschreibung:

Download
 Dateiname:  aufgabe.png
 Dateigröße:  14.76 KB
 Heruntergeladen:  124 mal
Steffen Bühler
Moderator


Anmeldungsdatum: 13.01.2012
Beiträge: 7244
Beitrag Steffen Bühler Verfasst am: 24. Mai 2018 15:35    Titel: Antworten mit Zitat
Eine Reihenschaltung von einem Widerstand R und einer Induktivität L hat die Impedanz Z=R+jwL. Realteil also R, Imaginärteil wL.

Deine Schaltung ist etwas größer, da läuft es aber genauso.

Kommst Du jetzt weiter?

Viele Grüße
Steffen
loui0410



Anmeldungsdatum: 11.01.2018
Beiträge: 55
Beitrag loui0410 Verfasst am: 24. Mai 2018 15:43    Titel: Impedanz Rechnung Antworten mit Zitat
Geht so.. von der Parallelschaltung ja R+jwl / R* jwl..

Dann Z1 + Z2 = Zgesamt

Ich bekomme so aber nie das richtige Ergebnis..

Richtig wäre Z = 3,5kΩ + j2,5kΩ

 Beschreibung:

Download
 Dateiname:  IMG_20180524_154354790.jpg
 Dateigröße:  127.31 KB
 Heruntergeladen:  153 mal
Steffen Bühler
Moderator


Anmeldungsdatum: 13.01.2012
Beiträge: 7244
Beitrag Steffen Bühler Verfasst am: 24. Mai 2018 15:45    Titel: Re: Impedanz Rechnung Antworten mit Zitat
loui0410 hat Folgendes geschrieben:
von der Parallelschaltung ja R+jwl / R* jwl


Umgekehrt: . Sonst würde es ja auch von der Einheit her nicht passen.

Lag's vielleicht daran?

EDIT: ich sehe gerade, auf dem Foto hast Du's richtig. Nun vereinfache , indem Du mit der konjugiert Komplexen des Nenners erweiterst.
loui0410



Anmeldungsdatum: 11.01.2018
Beiträge: 55
Beitrag loui0410 Verfasst am: 24. Mai 2018 17:12    Titel: Impedanz Rechnung Antworten mit Zitat
okay.. danke..

wie kann ich das denn am besten machen? grübelnd
Steffen Bühler
Moderator


Anmeldungsdatum: 13.01.2012
Beiträge: 7244
Beitrag Steffen Bühler Verfasst am: 24. Mai 2018 17:13    Titel: Re: Impedanz Rechnung Antworten mit Zitat
loui0410 hat Folgendes geschrieben:
wie kann ich das denn am besten machen?


Was? Erweitern?
loui0410



Anmeldungsdatum: 11.01.2018
Beiträge: 55
Beitrag loui0410 Verfasst am: 24. Mai 2018 17:41    Titel: Impedanz Rechnung Antworten mit Zitat
Also wenn j^2 = -1 sein soll, dann ist der letzte Wert = - (-1 * 1), also +1,
-j1 und +j1 fallen weg..
damit habe ich 2/2 grübelnd

0,5 + 0,5j wäre richtig.. habe da glaub ich ein denkfehler.

 Beschreibung:

Download
 Dateiname:  IMG_20180524_173600707_HDR.jpg
 Dateigröße:  230.25 KB
 Heruntergeladen:  157 mal
Steffen Bühler
Moderator


Anmeldungsdatum: 13.01.2012
Beiträge: 7244
Beitrag Steffen Bühler Verfasst am: 24. Mai 2018 17:46    Titel: Antworten mit Zitat
Im Zähler steht bei Dir korrekt

Wie Du dann umformst, ist mir unklar. Jedenfalls ist
loui0410



Anmeldungsdatum: 11.01.2018
Beiträge: 55
Beitrag loui0410 Verfasst am: 24. Mai 2018 18:01    Titel: Impedanz Rechnung Antworten mit Zitat
Danke.. habs verstanden.. es lag also nicht an der Art der Anwendung sondern schlicht am rechnen.. die einsen haben mich durcheinander gebracht!
