Drehstrom

Neue Frage »
Antworten »
    Foren-Übersicht -> Elektrik
Autor Nachricht
ET33



Anmeldungsdatum: 02.08.2015
Beiträge: 247

Beitrag ET33 Verfasst am: 01. Jul 2017 15:33    Titel: Drehstrom Antworten mit Zitat

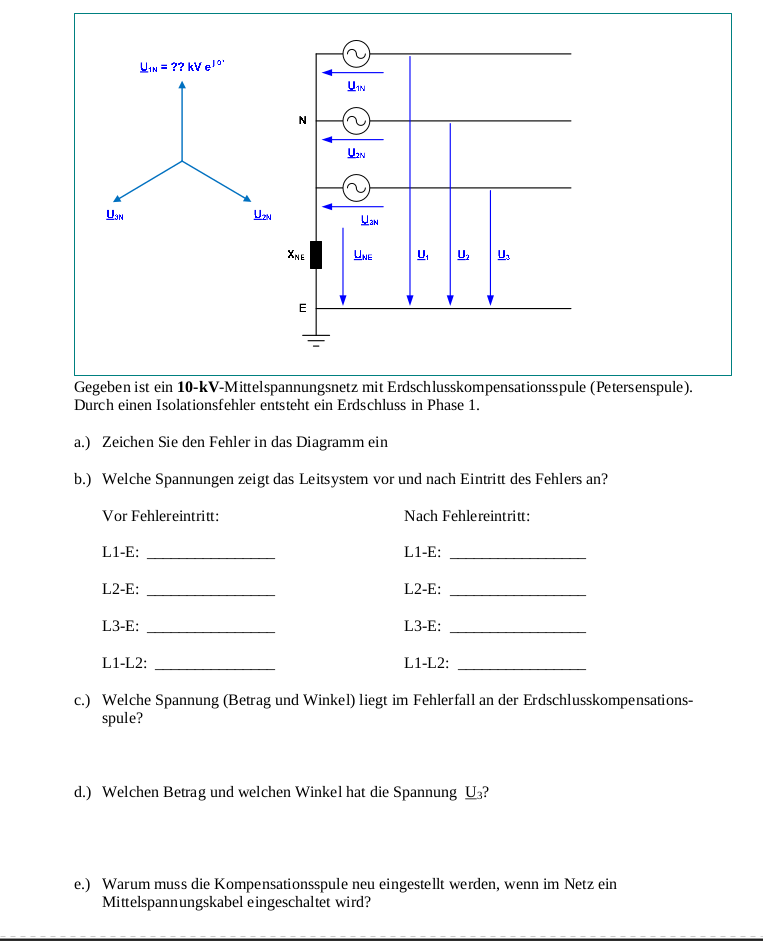

Hallo guten Tag ich habe ein problem bei dieser Aufgabe
a) es steht in der Aufgabe Fehler in Phase1.
Das bedeutet doch ,dass der Fehler bei der Quelle U1n liegt oder ?



 Beschreibung:

Download
 Dateiname:  fv.png
 Dateigröße:  54.48 KB
 Heruntergeladen:  55 mal

GvC



Anmeldungsdatum: 07.05.2009
Beiträge: 14523

Beitrag GvC Verfasst am: 02. Jul 2017 12:19    Titel: Antworten mit Zitat

ET33 hat Folgendes geschrieben:
a) es steht in der Aufgabe Fehler in Phase1.


Das steht da aber nicht. Da steht, dass Durch einen Isolationsfehler in Erdschluss in Phase 1 entsteht. D.h. die Spannung zwischen L1 und E ist null.

ET33 hat Folgendes geschrieben:
Das bedeutet doch ,dass der Fehler bei der Quelle U1n liegt oder ?


Was meinst Du damit?
ET33



Anmeldungsdatum: 02.08.2015
Beiträge: 247

Beitrag ET33 Verfasst am: 02. Jul 2017 15:09    Titel: Antworten mit Zitat

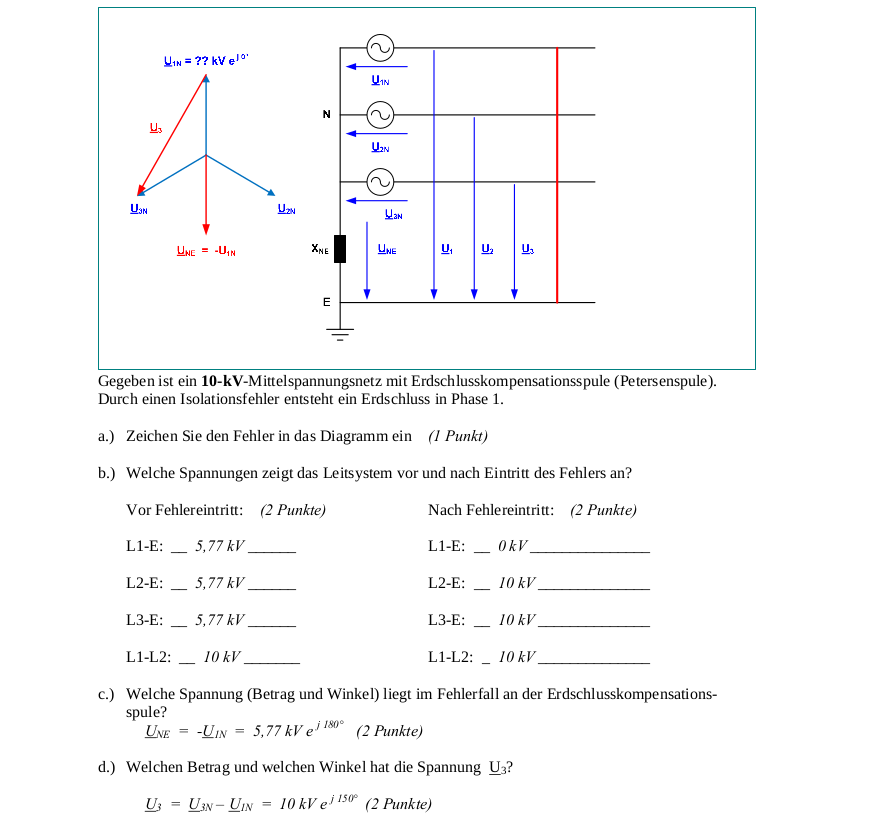

Weisst du wie die hier bei der c) auf die Phase 180 grad kommen?


 Beschreibung:

Download
 Dateiname:  d.PNG
 Dateigröße:  60.22 KB
 Heruntergeladen:  54 mal

GvC



Anmeldungsdatum: 07.05.2009
Beiträge: 14523

Beitrag GvC Verfasst am: 02. Jul 2017 15:27    Titel: Antworten mit Zitat

ET33 hat Folgendes geschrieben:
Weisst du wie die hier bei der c) auf die Phase 180 grad kommen?


Maschensatz:


ET33



Anmeldungsdatum: 02.08.2015
Beiträge: 247

Beitrag ET33 Verfasst am: 02. Jul 2017 16:04    Titel: Antworten mit Zitat

Die rechnung verstehe ich soweit aber woher wissen sie dass es sich um 180 Grad handelt?
GvC



Anmeldungsdatum: 07.05.2009
Beiträge: 14523

Beitrag GvC Verfasst am: 02. Jul 2017 16:43    Titel: Antworten mit Zitat

Hab' ich doch hingeschrieben:



Schau Dir die reelle Zahl -1 mal in der komplexen Ebene an.
