Elektrotechnik - Übung

amir1996 · Anmeldungsdatum: 16.05.2017 Beiträge: 8

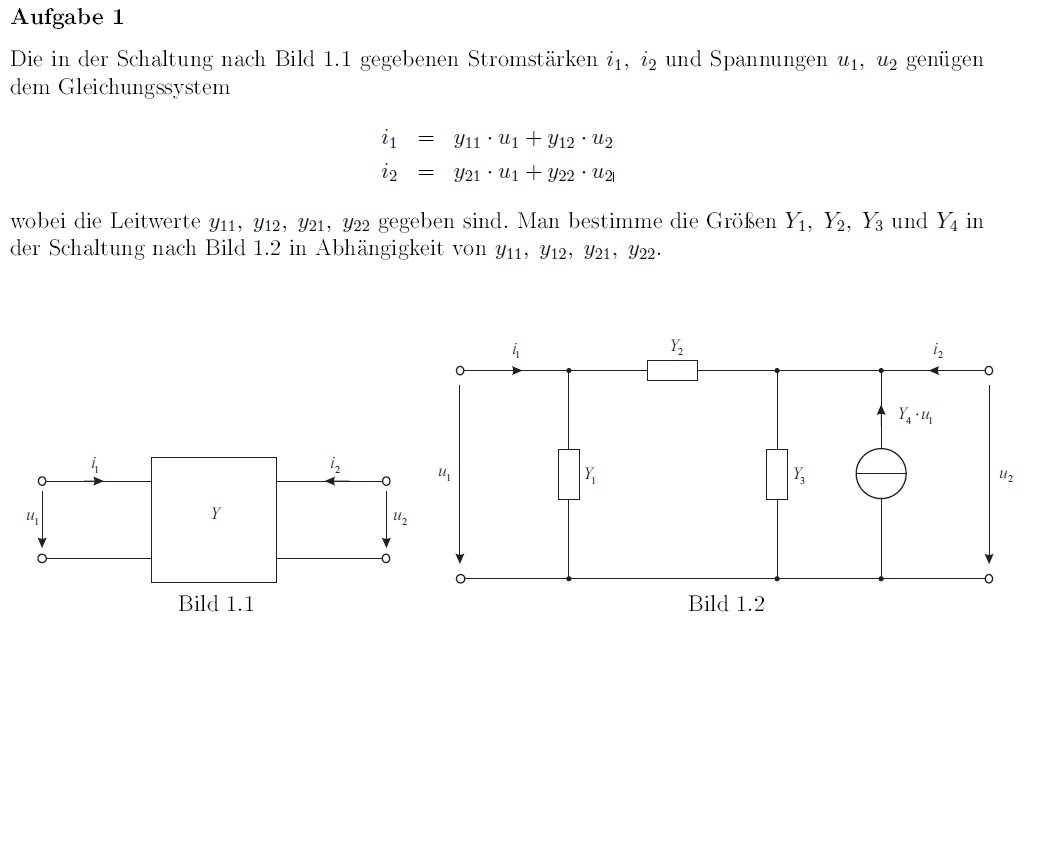

Hallo. Man sollte die Leitwerte berechnen, die Stromstärken waren gegeben.

Der Prof ist beim 2. Leitwert für die Stromstärke auf (u1-u2)*Y2 gekommen.

Kann mir jemand erklären, wie man drauf kommt ?

Hammer

Bild aus externem Link als Anhang eingefügt. Bitte keine externen Links verwenden. Steffen

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7244

Die Spannung an Y2 ist nun mal die Differenz des linken und rechten Potentials.

Viele Grüße
Steffen

amir1996 · Anmeldungsdatum: 16.05.2017 Beiträge: 8

Aber wie kommt man drauf ?

Habe bisschen rumgegoogelt und bin auf "Knotenpotentialanalyse" gestoßen,
jedoch hatten wir dieses Thema noch nicht gehabt ?

Kannst du mir das allgemein erklären ?

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7244

Es ist eher die Maschenregel. Die Spannungen in der Masche "ganz außenrum" müssen zusammen Null ergeben: u2+uY-u1=0. Also...

Oder anschaulicher: die Spannungen u1 und u2 haben doch unten denselben Bezugspunkt. Nehmen wir den mal mit 0V an. Dann setz meinetwegen u1=5V und u2=3V. Was wirst Du dann an Y für eine Spannung messen?

amir1996 · Anmeldungsdatum: 16.05.2017 Beiträge: 8

Achso, ja dann die Gleichung nach

umformen ergibt dann:

Spannung

(Ohm'sches Gesetz)

nach Strom umstellen ergibt :

,

Danke dir Big Laugh
