Autor |
Nachricht |
ichLiebeSommer
Anmeldungsdatum: 05.09.2016 Beiträge: 29
|
|
|
Steffen Bühler Moderator
Anmeldungsdatum: 13.01.2012 Beiträge: 7244
|

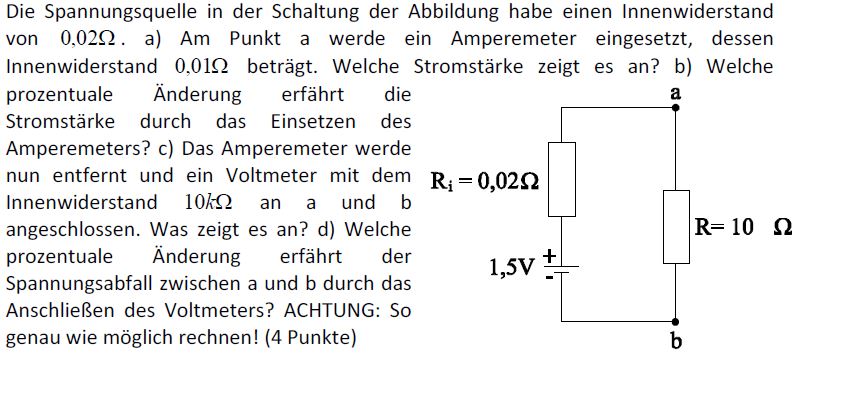

Steffen Bühler Verfasst am: 06. Sep 2016 10:11 Titel: Re: Schaltung mit 2 Widerständen und Amperemeter |
|
|
ichLiebeSommer hat Folgendes geschrieben: | Rges = 10,02 Ohm.
I = 1,5V/10,02Ohm = 0,1497 A |
Richtig. Wobei am besten die Zahl vollständig im Taschenrechner bleiben sollte, sonst kommen schnell einige Rundungsfehler zustande.
ichLiebeSommer hat Folgendes geschrieben: | Rneu=10,03 Ohm. |
Ebenfalls richtig.
ichLiebeSommer hat Folgendes geschrieben: | Ineu= 1,5V/10,01Ohm = 0,1498 A |
Wie meinen?
|
|
|
ichLiebeSommer
Anmeldungsdatum: 05.09.2016 Beiträge: 29
|
ichLiebeSommer Verfasst am: 06. Sep 2016 10:24 Titel: |
|
|
Alles klar, dann liegt also eine Serienschaltung vor, bei der ich R1+R2+...+Rn rechnen darf =)?
Sorry, ich meinte Iges = 1,5V/10,03.
Kriegt das Amperemeter den Widerstand, der danach geschalten ist, mit?
glg und vielen Dank
|
|
|
Steffen Bühler Moderator
Anmeldungsdatum: 13.01.2012 Beiträge: 7244
|
Steffen Bühler Verfasst am: 06. Sep 2016 10:32 Titel: |
|
|
ichLiebeSommer hat Folgendes geschrieben: | Kriegt das Amperemeter den Widerstand, der danach geschalten ist, mit? |
Ja, natürlich. Der Strom ist bei einer solchen Reihenschaltung überall derselbe.
|
|
|
ichLiebeSommer
Anmeldungsdatum: 05.09.2016 Beiträge: 29
|
ichLiebeSommer Verfasst am: 06. Sep 2016 10:43 Titel: |
|
|
alles klar! Danke =)
bei c) muss ich nun ein Voltmeter anschließen.
Dabei rechne ich mir den neuen Widerstand aus:
Rges = 10 000 Ohm + 10 Ohm + 0.02 Ohm
Uges = Rges * I
Uges = 10 010.02 Ohm * (1,5V/0,02Ohm) = 1498,51 Volt
Passt das denn so :/? das erscheint mir zu hoch ...
|
|
|
Steffen Bühler Moderator
Anmeldungsdatum: 13.01.2012 Beiträge: 7244
|
Steffen Bühler Verfasst am: 06. Sep 2016 10:46 Titel: |
|
|
Ist auch falsch. Das Voltmeter hängt parallel an R, wenn es "an a und b angeschlossen" ist.
|
|
|
ichLiebeSommer
Anmeldungsdatum: 05.09.2016 Beiträge: 29
|
ichLiebeSommer Verfasst am: 06. Sep 2016 10:58 Titel: |
|
|
Achja..!
..Dann muss ich zuerst die parallel geschaltenen Widerstände berechnen:
1/Rges = 1/10 000 + 1/10
Rges = 9,99 Ohm
Serienschaltung des 0,02 Ohm Widerstands:
Rges = 9,99 Ohm + 0,02 Ohm = 10,01 Ohm
U = 10,01 Ohm * I
I = ?
:/
|
|
|
Steffen Bühler Moderator
Anmeldungsdatum: 13.01.2012 Beiträge: 7244
|
Steffen Bühler Verfasst am: 06. Sep 2016 11:01 Titel: |
|
|
Richtig! Wie geht's weiter?
|
|
|
ichLiebeSommer
Anmeldungsdatum: 05.09.2016 Beiträge: 29
|
ichLiebeSommer Verfasst am: 06. Sep 2016 11:18 Titel: |
|
|
Jetzt würde ich die alte Stromstärke verwenden, oder?
I = 1,5V/10,02 Ohm
Uneu = 10,01 Ohm*(1,5V/10,02Ohm) = 1,4985 Volt
Passt das ?
|
|
|
Steffen Bühler Moderator
Anmeldungsdatum: 13.01.2012 Beiträge: 7244
|
Steffen Bühler Verfasst am: 06. Sep 2016 11:24 Titel: |
|
|
Nein, wieso die alte? Du hast doch jetzt eine andere Schaltung!
Du hast den Gesamtwiderstand korrekt berechnet. Nun berechne den Strom. Welche Spannung fällt an der Parallelschaltung aus R und Voltmeter ab, wenn der dadurch fließt?
|
|
|
ichLiebeSommer
Anmeldungsdatum: 05.09.2016 Beiträge: 29
|
ichLiebeSommer Verfasst am: 06. Sep 2016 11:42 Titel: |
|
|
sorry :/
U (a-b) = R(a-b) * I => I = 1,5V/(9,99 Ohm) = 0,15015 A
jetzt habe ich die Serienschaltung einmal ignoriert (0,02 Ohm) und nur die Widerstände der Parallelschaltung berechnet.
Und dann mit dem Gesamtwiderstand, oder?
U(a-b) = 0,15015 A *10,01Ohm = 1,5030015 V
|
|
|
Steffen Bühler Moderator
Anmeldungsdatum: 13.01.2012 Beiträge: 7244
|
Steffen Bühler Verfasst am: 06. Sep 2016 11:51 Titel: |
|
|
Leider nein.
An den 1,5V hängt nicht nur die Parallelschaltung, sondern auch noch der Innenwiderstand. Durch diese Gesamtschaltung wird der Gesamtstrom bestimmt.
Und dieser Gesamtstrom erzeugt am Innenwiderstand einen bestimmten Spannungsabfall und an der Parallelschaltung einen weiteren Spannungsabfall, die jeweils mit U=RI berechnet werden können.
Du kannst Dir natürlich auch die fehler- und rundungsträchtige Stromberechnung als Zwischenschritt ganz sparen und gleich die Spannungsteilerformel nehmen: die Spannung 1,5V teilt sich im Verhältnis der Widerstände auf. Je nachdem, was Dir lieber ist.
|
|
|
ichLiebeSommer
Anmeldungsdatum: 05.09.2016 Beiträge: 29
|
ichLiebeSommer Verfasst am: 06. Sep 2016 12:12 Titel: |
|
|
Also mit der Spannungsteilerformel sieht das dann so aus bei mir
U2 = Uges * R2/(R1+R2)
U2 = 1,5V * 9,99 Ohm / (9,99 Ohm + 0,02 Ohm)
U2= 1,497
Aber das stimmt, oder ?
|
|
|
Steffen Bühler Moderator
Anmeldungsdatum: 13.01.2012 Beiträge: 7244
|
Steffen Bühler Verfasst am: 06. Sep 2016 12:32 Titel: |
|
|
Ja, perfekt!
EDIT: bis auf die fehlende Einheit...
Zuletzt bearbeitet von Steffen Bühler am 06. Sep 2016 13:24, insgesamt einmal bearbeitet |
|
|
ichLiebeSommer
Anmeldungsdatum: 05.09.2016 Beiträge: 29
|
ichLiebeSommer Verfasst am: 06. Sep 2016 13:21 Titel: |
|
|
vielen Dank
jetzt habe ich ungefähr verstanden wie das funktioniert.
|
|
|
GvC
Anmeldungsdatum: 07.05.2009 Beiträge: 14861
|
GvC Verfasst am: 06. Sep 2016 14:25 Titel: |
|
|
ichLiebeSommer hat Folgendes geschrieben: | vielen Dank :)
jetzt habe ich ungefähr verstanden wie das funktioniert.
:thumb: |
Aber Du hast immer noch nicht die relative Spannungsänderung (Aufgabenteil d) bzw. die relative Stromänderung (Aufgabenteil b) bestimmt.
|
|
|
ichLiebeSommer
Anmeldungsdatum: 05.09.2016 Beiträge: 29
|
ichLiebeSommer Verfasst am: 04. Okt 2016 20:08 Titel: |
|
|
achja!
muss ich dazu einfach die Differenz zwischen den Widerständen und Stromstärken von a) und b) nehmen?
lg.
|
|
|
GvC
Anmeldungsdatum: 07.05.2009 Beiträge: 14861
|
GvC Verfasst am: 07. Okt 2016 11:11 Titel: |
|
|
ichLiebeSommer hat Folgendes geschrieben: | muss ich dazu einfach die Differenz zwischen den Widerständen und Stromstärken von a) und b) nehmen? |
Ich verstehe nicht, was Du damit meinst. Kannst Du das mal formelmäßig ausdrücken?
|
|
|
|
