Stromverlauf DC Motor

ET33 · Anmeldungsdatum: 02.08.2015 Beiträge: 247

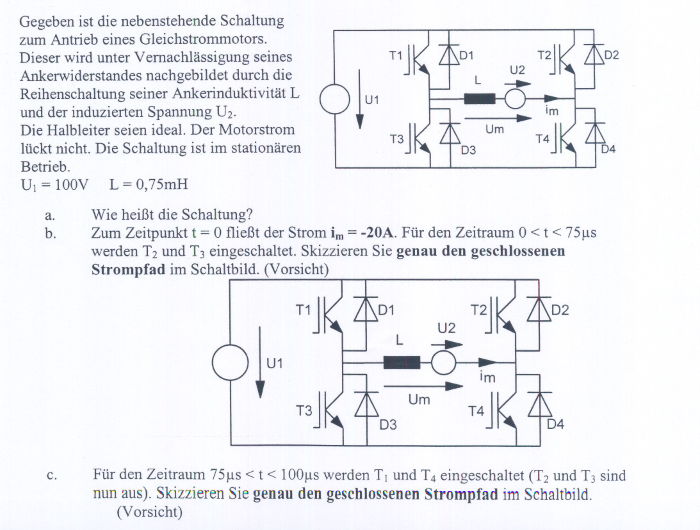

Hallo leute ich habe gerade probleme zu verstehen wie der strom bei der b) verlaufen soll ?

Kennt sich jemand damit aus?

a) Es handelt sich um einen 4 quadranten Chopper .

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

Das ist ein 4-Quadrantensteller oder auch H-Brücke genannt.
Der Begriff "Chopper" ist zwar auch richtig, habe ihn im Zusammenhang mit Leistungselektronik aber noch nicht gehört. Er gehört eher in die Messtechnik.

Wie würdest du b) angehen? Zeichne die Ströme ein!

ET33 · Anmeldungsdatum: 02.08.2015 Beiträge: 247

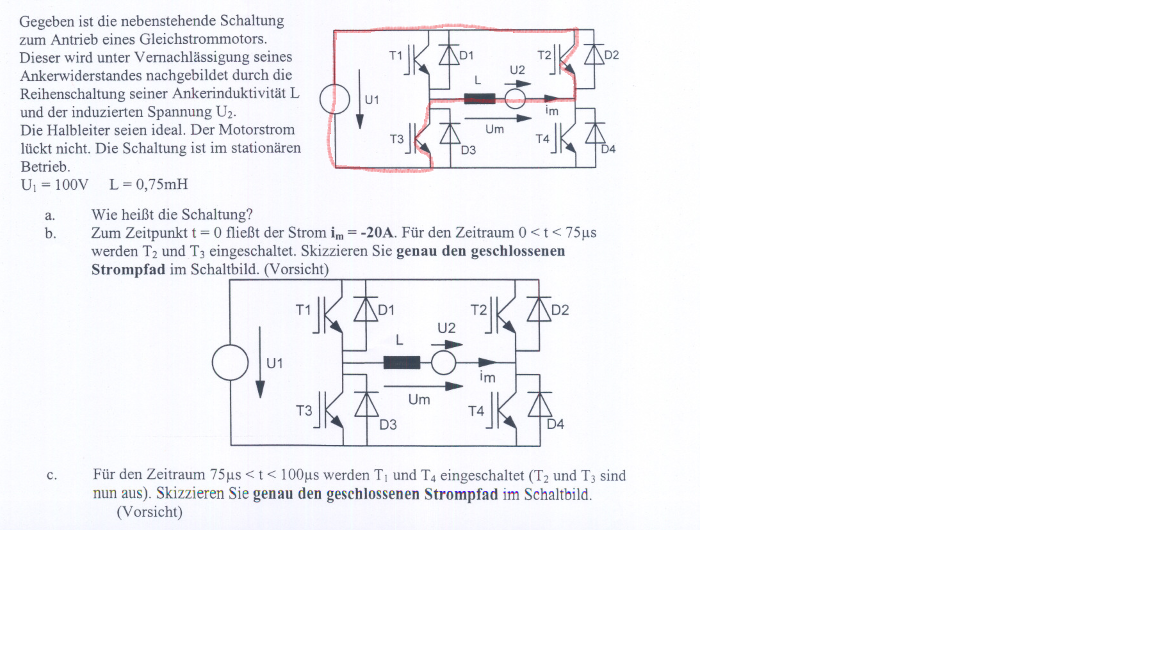

Ich würde sagen der Strom verläuft so?

Stimmt es so ?

ET33 · Anmeldungsdatum: 02.08.2015 Beiträge: 247

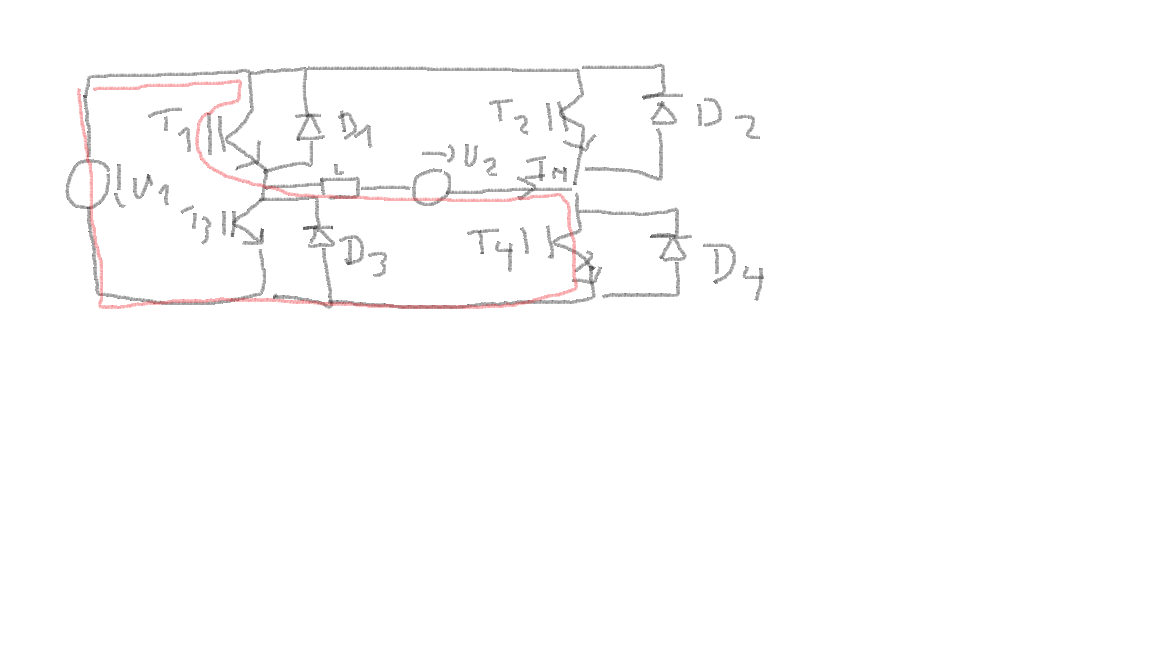

c) So ?

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

der Strom durch den Motor kann sich nicht schlagartig umpolen. Bedenke, in welcher Richtung der Strom durch die Transistoren und durch die Dioden fließen kann.

ET33 · Anmeldungsdatum: 02.08.2015 Beiträge: 247

Der Strom könnte noch durch die Diode 4 noch fliessen oder ?

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

du bist hier etwas zu sorglos mit dem Thema. Z.B. zeichnest du keine Stromrichtungen ein. Wann genau fließt der Strom durch die Freilaufdioden, wann durch den Transistor? Magst du nicht etwas systematischer an das Thema herangehen?

Et3333 · Gast

Das Problem ist ich will nicht sorglos mit dem Thema umgehen aber ich habe nichts brauchbares im Internet gefunden wo das steht wann der Strom durch die Diode fließt oder wann durch den Transistor .
In der Vorlesung wurde das uns nicht erklärt und daher frage ich auch hier .

Aber ich möchte es sehr gern verstehen und wäre dankbar wenn du mir das erklären kannst .

Der Strom muss doch immer entgegengesetzt der Spannung sein oder ?

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

Strom kann in einem geschlossenen NPN nur von C nach E fließen. Da die C-E Strecke dann recht niederohmig ist, wird kein Strom durch D fließen.

Hat der Strom jedoch umgekehrte Richtung, bleibt ihm nichts anderes übrig, als den etwas beschwerlicheren Weg (Spannungsabfall Uf) durch D zu nehmen.

Ich würde mir abschnittsweise einmal überlegen was passiert und den Stromverlauf ausrechnen. Du kannst dabei annehmen, dass sich die Drehzahl während der Kommutierung nicht (wesentlich) ändert (in der Angabe ist ja vom stationären Betrieb die Rede).

ET33 · Anmeldungsdatum: 02.08.2015 Beiträge: 247

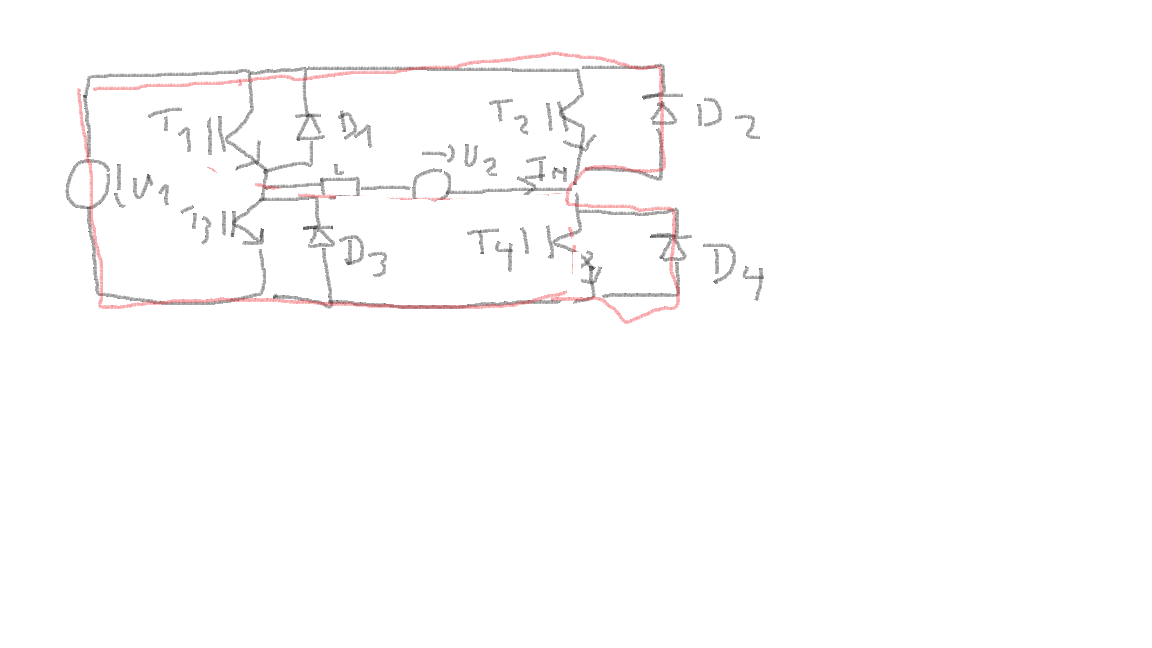

Würde es so stimmen ?

Da der Strom negativ ist in der Zeit geht e über die Diode?

Et333 · Gast

Könnte ich die Spannung U2 so berechnen ?

UL+U2-U1 = 0

U2 = U1 _UL

U2 = U1 - L*di/dt

=100V* 0.75mH*(-20A)/(75us)

Wäre dieser Ansatz richtig?

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

nein, das würde ja heißen, dass I auf Null ginge.

Et333 · Gast

Wie soll ich das sonst rechnen?

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

Du gehst laut Angabe vom stationären Fall aus: Das heißt, der Motor hat seine Drehzahl erreicht und diese ist als konstant anzunehmen. Der Strom ist dann im Mittel auch konstant, was wiederum bedeutet, dass an der Induktivität im Mittel keine Spannung abfällt. Dann muss aber die Spannung U2 gleich der mittleren Spannung am Brückenausgang sein, also 50V (auf Polung achten).

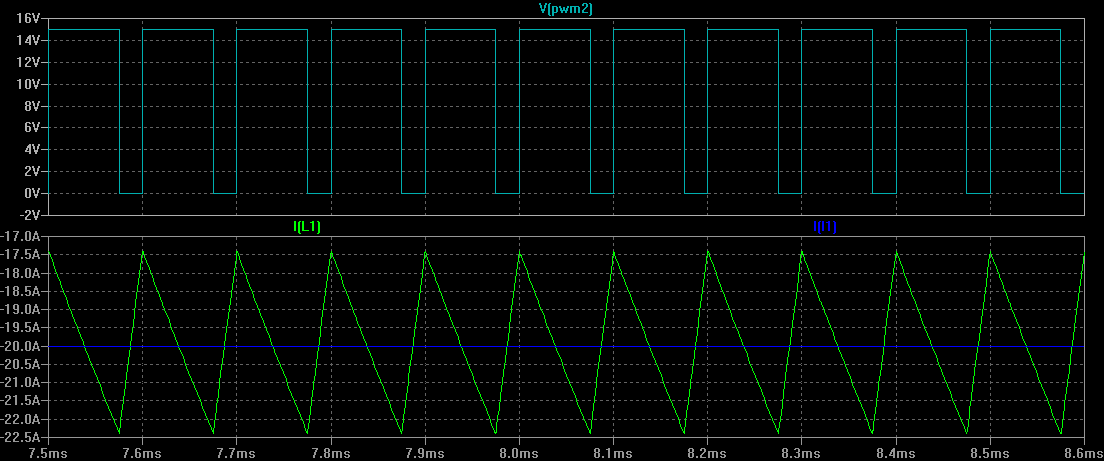

Mit dieser Information kannst du nun den Stromverlauf gegen die Zeit ausrechnen. Es wird sich ein dreiecksförmiger Strom um 20A einstellen (siehe Bild).

Jetzt kannst du entscheiden, wie der Strom fließen wird.
