BLDC Motor

Neue Frage »
Antworten »
    Foren-Übersicht -> Elektrik
Autor Nachricht
jwh



Anmeldungsdatum: 10.04.2022
Beiträge: 10

Beitrag jwh Verfasst am: 10. Mai 2022 08:12    Titel: BLDC Motor Antworten mit Zitat

Hallo,

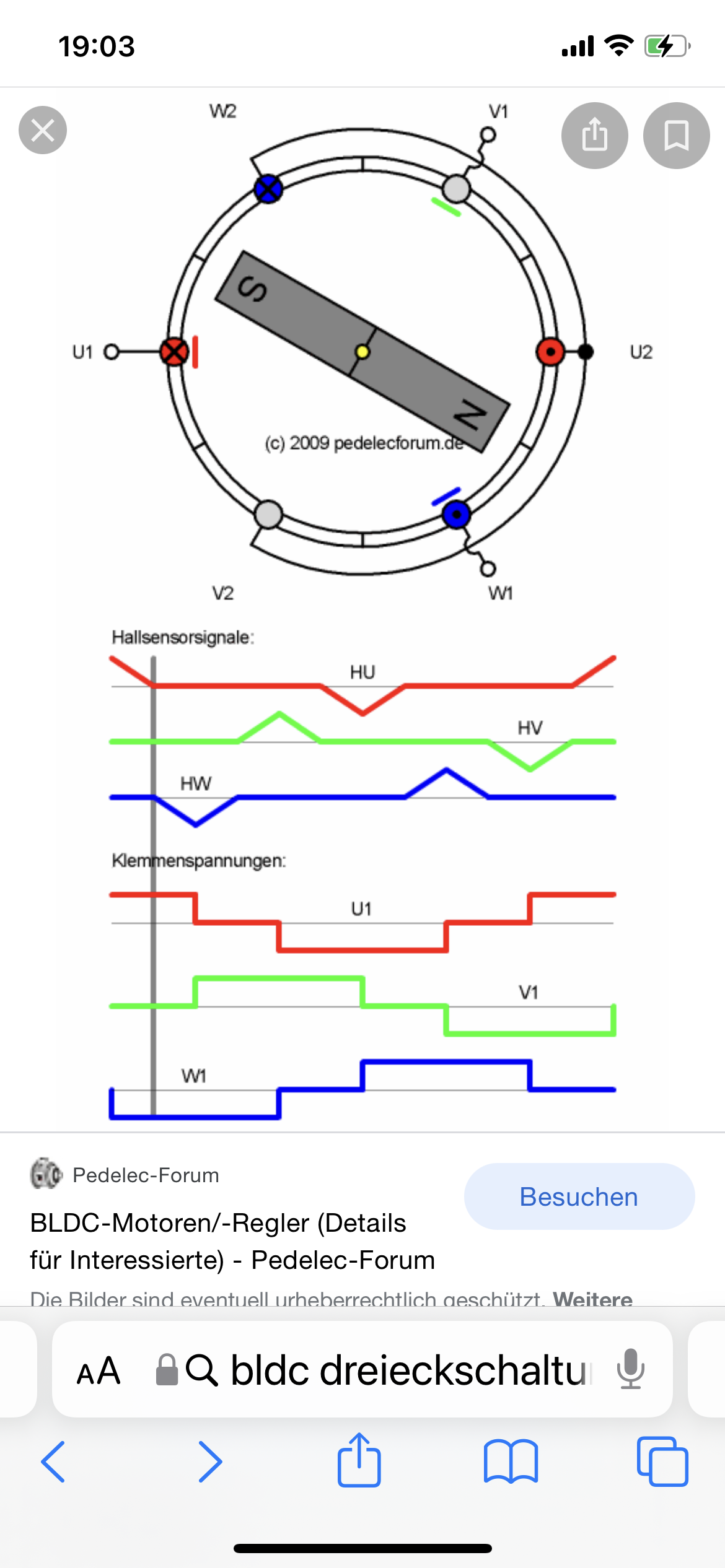

ich verstehe die Steuerung der Ströme durch die Spulen im Stator nicht ganz und füge zwei Bilder bei...
Warum ändert sich die Polarität nicht zwischen vor und nach der Spule des Rotors?



 Beschreibung:

Download
 Dateiname:  6600D458-88C8-47EE-96A5-EAE38065BB32.png
 Dateigröße:  1.03 MB
 Heruntergeladen:  45 mal


 Beschreibung:

Download
 Dateiname:  63209BA5-4C0D-4966-869B-4AEDF75404D1.png
 Dateigröße:  1.03 MB
 Heruntergeladen:  36 mal

Capesius



Anmeldungsdatum: 01.05.2022
Beiträge: 23

Beitrag Capesius Verfasst am: 10. Mai 2022 17:17    Titel: Ich kann das drehen und wenden, wie ich will, ... Antworten mit Zitat

...aber die beiden Bilder unterscheiden sich trotzdem nicht grübelnd
Wenn - aber auch das muß ich mir zusammenreimen - der Stabmagnet als Rotor fungiert, dann kann man daran genauso lang wie ergebnislos nach irgendwelchen Wicklungen suchen, BLDC heißt - jedenfalls nach meinem bescheidenen Kenntnisstand brushless direct current. Sagt das nicht alles?
Somit ist egal, daß uns auch keine Legende, die die restlichen Symbole der Skizze erläutert, spendiert wurde.
jwh



Anmeldungsdatum: 10.04.2022
Beiträge: 10

Beitrag jwh Verfasst am: 10. Mai 2022 17:28    Titel: Antworten mit Zitat

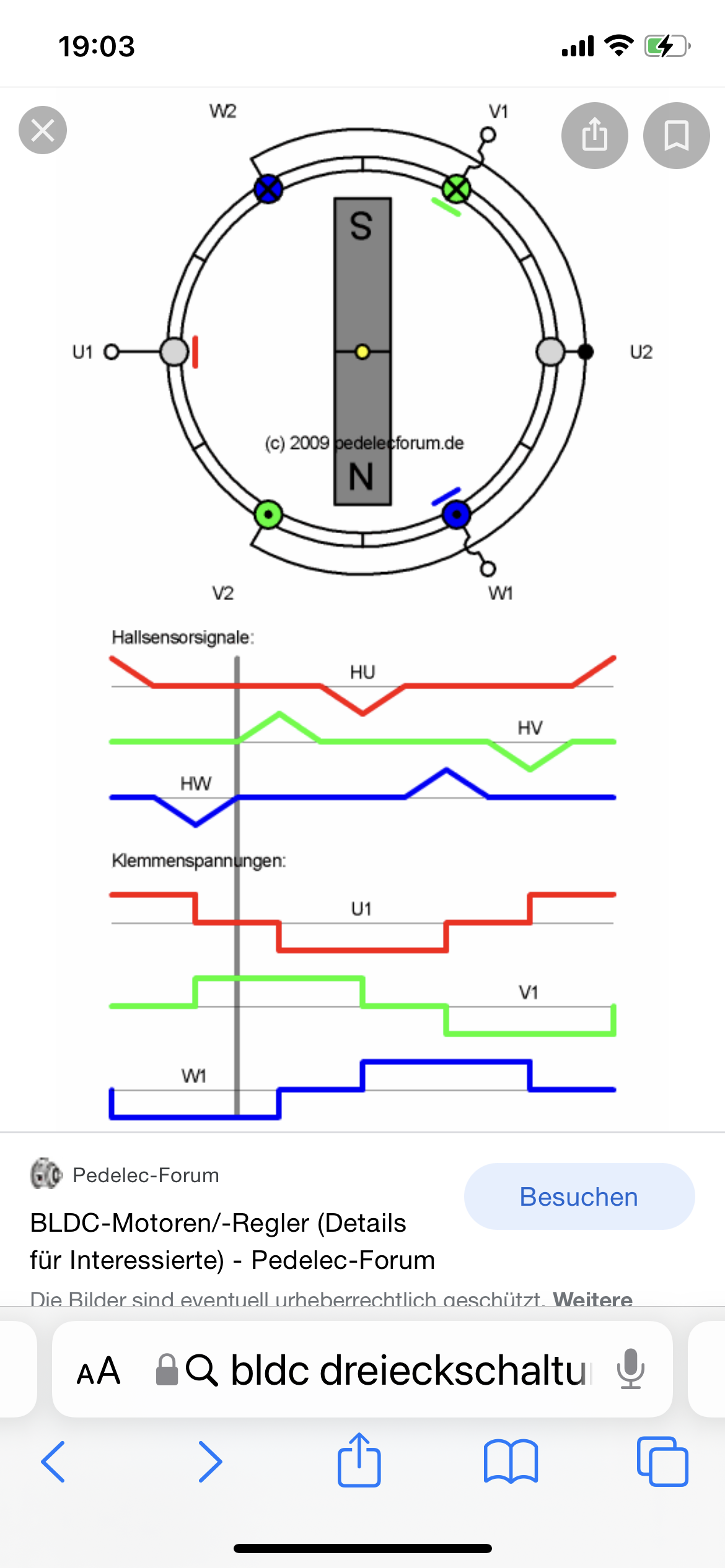

Oh, sorry!
War zweimal das selbe Bild!



 Beschreibung:

Download
 Dateiname:  534650E5-FABD-4A07-A5A5-C75089769862.png
 Dateigröße:  1.06 MB
 Heruntergeladen:  37 mal

jwh



Anmeldungsdatum: 10.04.2022
Beiträge: 10

Beitrag jwh Verfasst am: 10. Mai 2022 17:31    Titel: Antworten mit Zitat

Mein zweiter Beitrag hat den ersten Fall!
Der Rotor dreht sich im Uhrzeigersinn!
Fragvogel_1



Anmeldungsdatum: 30.03.2022
Beiträge: 69

Beitrag Fragvogel_1 Verfasst am: 10. Mai 2022 18:40    Titel: Antworten mit Zitat

Hi,
wenn die graue senkrechte Linie die Position des Rotors ist, dann ändern sich doch die Ströme.

Grüße
Capesius



Anmeldungsdatum: 01.05.2022
Beiträge: 23

Beitrag Capesius Verfasst am: 10. Mai 2022 18:51    Titel: Solange uns auch die Richtung der Zeitachse ... Antworten mit Zitat

jwh hat Folgendes geschrieben:
Mein zweiter Beitrag hat den ersten Fall!
Der Rotor dreht sich im Uhrzeigersinn!

...nicht mitgeteilt wird, ist der Hinweis zur Drehrichtung belanglos, also auch, um den wievielten (von wievielen auch immer) Fall es sich handelt.
Dem Klemmenspannungsverlaufsgraphen entnehme ich jedenfalls, daß zwischen den beiden Bildern ein Wechsel der spannungsführenden Wicklungen stattfindet, das Feld also mit dem Rotor (also diesem stabmagnetähnlichen Symbol) mitläuft.
jwh



Anmeldungsdatum: 10.04.2022
Beiträge: 10

Beitrag jwh Verfasst am: 10. Mai 2022 20:18    Titel: Antworten mit Zitat

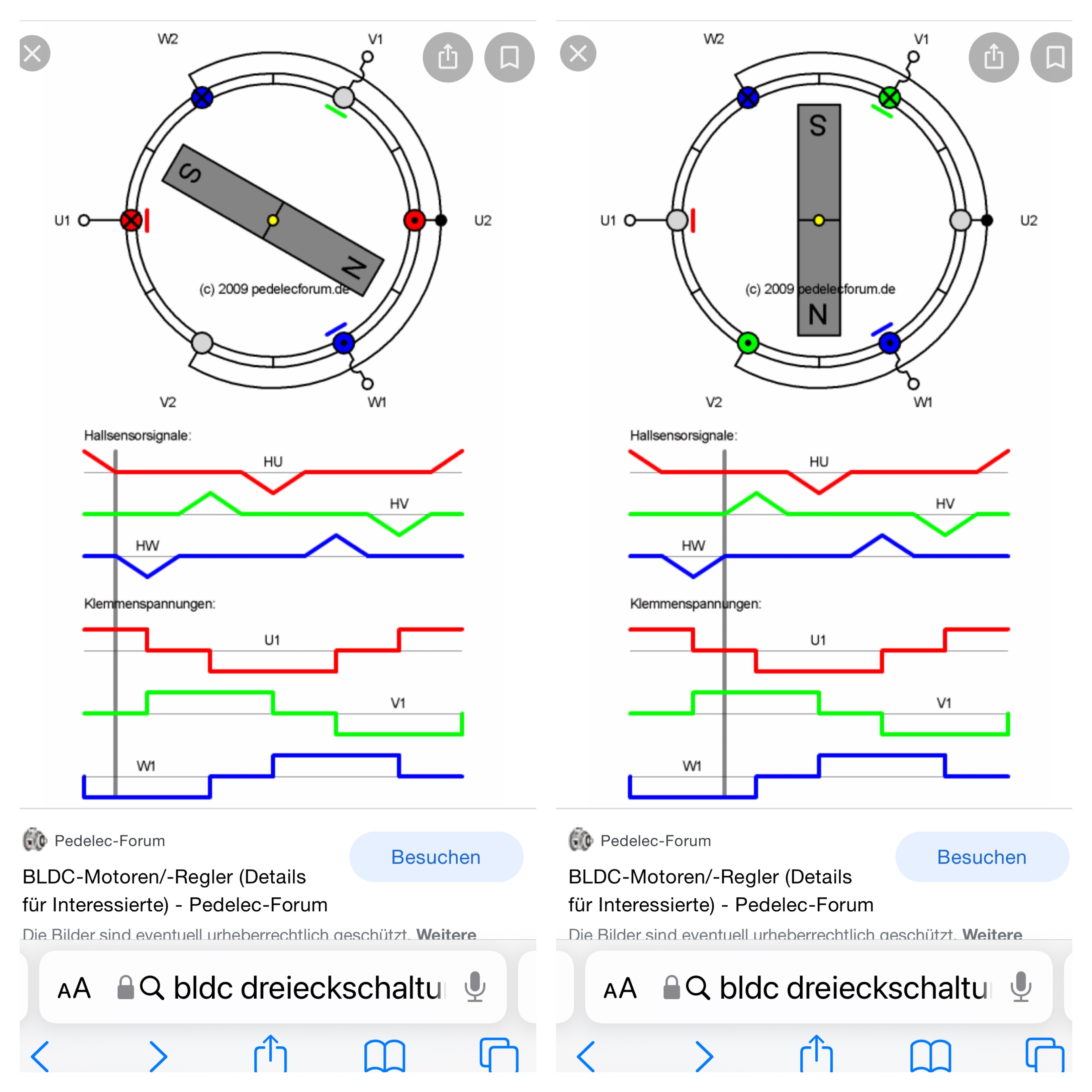

Hab jetzt die beiden Zustände nebeneinander ins Bild gesetzt!
Die Spannung an der Wicklung bleibt gleich, obwohl sich einmal der Nordpol des Rotors vor, und dann nach der Wicklung befindet!



 Beschreibung:

Download
 Dateiname:  JPEG-Bild.jpeg
 Dateigröße:  786.38 KB
 Heruntergeladen:  34 mal

Fragvogel_1



Anmeldungsdatum: 30.03.2022
Beiträge: 69

Beitrag Fragvogel_1 Verfasst am: 11. Mai 2022 12:29    Titel: Antworten mit Zitat

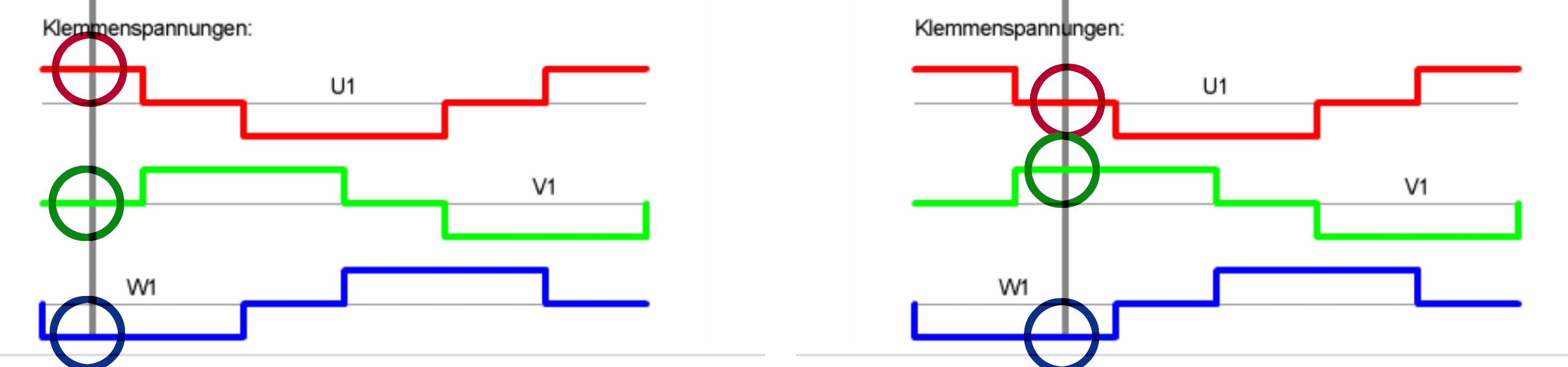

Hi,
die Spannungen ändern sich.

Grüße



 Beschreibung:

Download
 Dateiname:  BLDC.png
 Dateigröße:  144.87 KB
 Heruntergeladen:  29 mal
