Trafo Maschine

ET33 · Anmeldungsdatum: 02.08.2015 Beiträge: 247

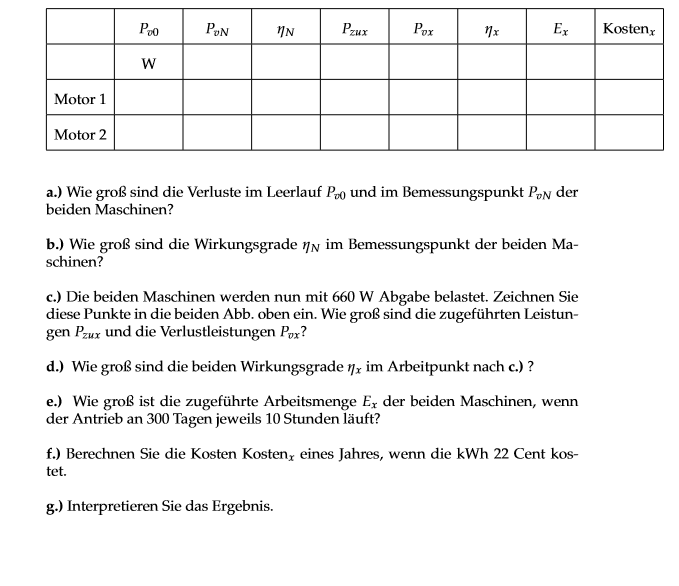

hallo alle zusammen ich habe wieder ein problem bei einer Aufgabe:

Wisst ihr wie ich bei der a) das Pv0 und Pvn berechnen oder ablesen kann?

mkm12 · Anmeldungsdatum: 20.01.2016 Beiträge: 124

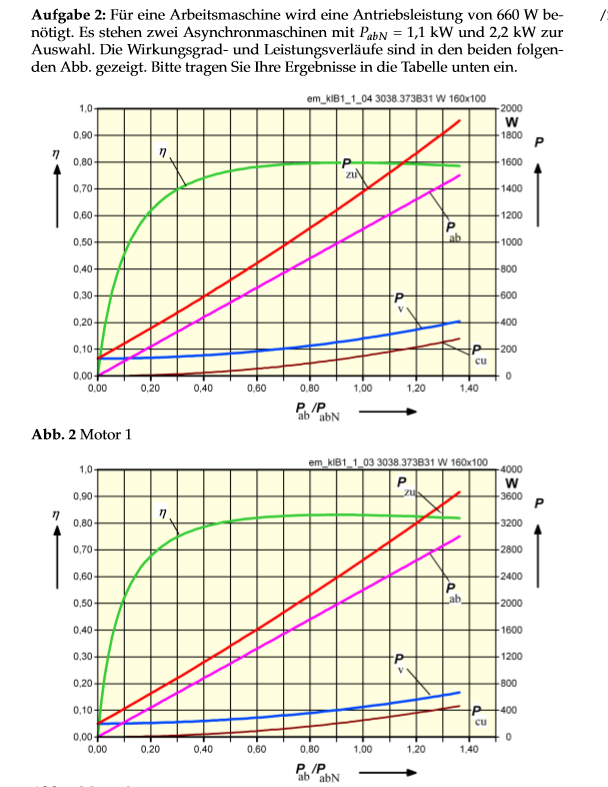

Ist das wirklich so schwer, aus den gegebenen Diagrammen die Verlustleistungen bei P(ab) = 0 und bei P(ab) = P(ab, n) abzulesen?

ET33 · Anmeldungsdatum: 02.08.2015 Beiträge: 247

Von welchem Punkt aus muss ich denn nach oben gehen und ablesen ?

Leider fällt mir das Fach schwer mkm . Tut mir leid .

Aber ich versuche es daher ja zu lernen .

Danke auch für deine geduld an dieser Stelle

borromeus · Anmeldungsdatum: 29.12.2014 Beiträge: 509

Wo ist Pv null?

ET33 · Anmeldungsdatum: 02.08.2015 Beiträge: 247

Der Wirkungsgrad liegt da bei etwa n = 0.7 oder ?

Wenn ja ,wie muss ich weiter vorgehen ?

borromeus · Anmeldungsdatum: 29.12.2014 Beiträge: 509

mkm12 · Anmeldungsdatum: 20.01.2016 Beiträge: 124

Dann wolln wir mal:

Die erste Frage war nach den Verlustleistungen im Leerlauf.
Leerlauf bedeutet P(ab) = 0, keine Leistung wird abgegeben. Im Diagramm ist das ganz links. Die abgelesenen Werte muss man natürlich schätzen.

M1: P(v,0)1 = 140W
M2: P(v,0)2 = 200W

Dann die Verluste im Nennpunkt, d.h. beim Punkt 1 auf der waagerechten Achse:

M1: P(v,n)1 = 290W
M2: P(v,n)2 = 460W

Wirkungsgrad

und mit der Verlustleistung ausgedrückt:

Damit hat man die Wirkungsgrade eta(1,n) = 1 - 290W/1,38kW = 0,790
und eta(2,n) = 1 - 460W/2,62kW = 0,824

Versuch dich mal selbst mit den anderen Fragen

ET33 · Anmeldungsdatum: 02.08.2015 Beiträge: 247

Ah jetzt verstehe ich es.

c) Motor 1 Pab/ Pb = 660W/1100W =0.6

Motor 2 Pab /Pb =660W/2200W = 0.3

Ich lese jetzt ab Motor 1:

850W

Motor 2:

pzu = 950 W

In meiner musterlösung haben die 900 W . Aber ok Big Laugh

Welche Kurve ist genau PVx ?

Verstehe ich gerade nicht ?

borromeus · Anmeldungsdatum: 29.12.2014 Beiträge: 509

Et333 · Gast

Ich versuche doch zu lernen . Das Forum ist ja dafür da wenn man was nicht versteht zu fragen .

Nicht jeder versteht denn Stoff so gut .

Aber ich hoffe das mkm mir noch weiter hilft .

borromeus · Anmeldungsdatum: 29.12.2014 Beiträge: 509

Ich bleibe bei meiner Frage:
"Beschreibe mal, was das Diagramm für Kurven hat, was auf den Achsen aufgetragen ist, und was diese Kurven bedeuten."

Es gibt von Dir genug Threads wo Du eigentlich nur Minischritte weiterfragst und Dir die Lösungen aufschreiben lässt. Ich kann da kann selbständiges arbeiten erkennen, ich erinnere mich an die ganzen Windradthreads.

Aber irgendwer schreibt Dir schon die Lösung hin, also bleib' hartnäckig.

Et3333 · Gast

Also das mit Pcu sind die Kupferverluste . Bei den anderen bin ich mir leider net so sicher was die sind .

ET33 · Anmeldungsdatum: 02.08.2015 Beiträge: 247

Hat keiner Tipps mehr wie ich weiter vorgehen soll ?

Et333 · Gast

Das Pux =Pcu

ich bin von 0.6 direkt hochgegangen und etwa 190 W abgelesen .

Ist Pzu = 1600?

borromeus · Anmeldungsdatum: 29.12.2014 Beiträge: 509

Was ist auf den Achsen aufgetragen?

ET33 · Anmeldungsdatum: 02.08.2015 Beiträge: 247

Links steht der Wirkungsgrad .
Rechts die leistung .

Auf der x Achse ist auch der Wirkungsgrad oder ?

borromeus · Anmeldungsdatum: 29.12.2014 Beiträge: 509

Und genau das meine ich.... Du willst was aus einem Diagramm herauslesen (zB Osanna) und verstehst zur Zeit noch nicht was Dir das Diagramm sagen will. Darum kommst Du ja auch nicht weiter.

Es gibt eine x-Achse: was ist dort aufgetragen?
Was steht unter der x-Achse?

Es gibt zwei y-Achsen: was ist dort aufgetragen?
Ja, links der Wirkungsgrad und rechts die Leistung in Watt!

ET33 · Anmeldungsdatum: 02.08.2015 Beiträge: 247

Unter der x Achse auch der Wirkungsgrad oder ?

borromeus · Anmeldungsdatum: 29.12.2014 Beiträge: 509

Nein,
was steht dort?
Lies doch mal!

PS: wenn auf der x und y Achse der Wirkungsgrad wäre, würde die Kurve wie aussehen?
