Beitrag ET33 Verfasst am: 02. Aug 2015 13:57    Titel: Trafo Antworten mit Zitat

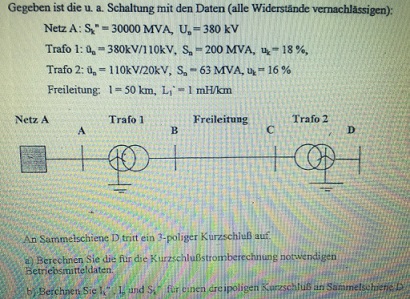

Hallo Leute ich habe gerade probleme bei dieser Aufgabe :

Könnt ihr mir erklären wie ich bei der a) hier das Xt für das Trafo berechnen soll?

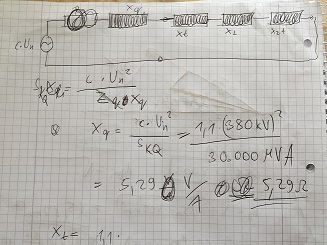

In der Musterlösung haben die jeweils um Zt1 und Zt2 von Trafo 1 und 2 zu berechnen jeweils 20kv genommen ?

Kann mir jemand erklären warum das so ist?


Willkommen im Physikerboard!
Ich hab Deine Riesenbilder aus dem externen Link geholt, stark verkleinert und als Anhang eingefügt. Bitte keine externen Links verwenden, die sind irgendwann nicht mehr gültig, und spätere Leser wollen auch was davon haben.
Viele Grüße
Steffen



 Beschreibung:
 Dateigröße:  71.09 KB
 Angeschaut:  1578 mal




 Beschreibung:
 Dateigröße:  42.95 KB
 Angeschaut:  1578 mal



ET33



Anmeldungsdatum: 02.08.2015
Beiträge: 247

Beitrag ET33 Verfasst am: 10. Aug 2015 20:47    Titel: Antworten mit Zitat

Hier nochmal die Musterlösung als link.

Kann mir nur jemand erklären wie das Zlt berechnet wurde ?

Wie kommen die auf das Ergebnis 0.519ohm ?

http://www.pic-upload.de/view-27964998/IMG_0279.jpg.html
isi1



Anmeldungsdatum: 03.09.2006
Beiträge: 2902
Wohnort: München

Beitrag isi1 Verfasst am: 11. Aug 2015 10:12    Titel: Re: Trafo Antworten mit Zitat

ET33 hat Folgendes geschrieben:
In der Musterlösung haben die jeweils um Zt1 und Zt2 von Trafo 1 und 2 zu berechnen jeweils 20kv genommen ?
Kann mir jemand erklären warum das so ist?
Die haben die 20kV genommen, da die Sammelschiene D gefragt ist und deshalb alles auf die 20kV der Sammelschiene D reduziert wurde.

Fragen: Woher stammt bei den ersten beiden Zeilen der Faktor 1,1 ?

Weshalb berechnet er die nicht den Widerstand pro Phase ?
Ist es bei Euch nicht üblich, pro Phase zu rechnen?

Die 15,71 mOhm werden wohl für 110 kV und pro Phase gerechnet sein -
die müssen also auf die 20 kV reduziert werden.

_________________
Grüße aus München, isi •≡≈ ¹₁₂½√∠∞±∫αβγδεηκλπρσφω ΔΣΦΩ
ET33



Anmeldungsdatum: 02.08.2015
Beiträge: 247

Beitrag ET33 Verfasst am: 12. Aug 2015 13:25    Titel: Antworten mit Zitat

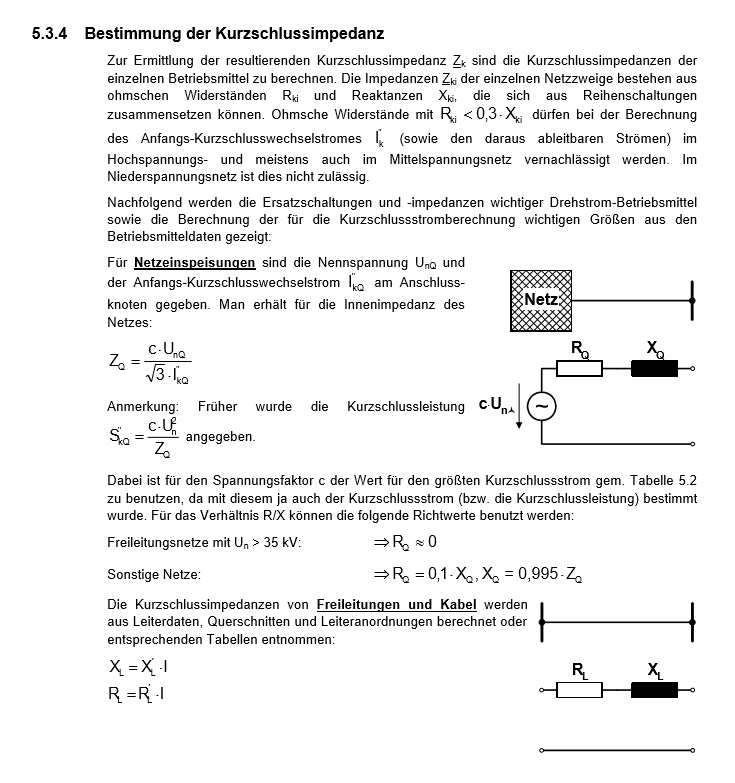

Der faktor 1.1 kommt vom Skript . Es heisst auch c in Buchstaben.
http://www.pic-upload.de/view-27979300/IMG_0291.jpg.html

Noch eine kleine info wie wir das berechnet haben im anhang

Die 15,71 mOhm werden wohl für 110 kV und pro Phase gerechnet sein -
die müssen also auf die 20 kV reduziert werden.

Wie haben die das genau gerechnet ? Kannst du mir das bisschen genauer erklären bitte ?



 Beschreibung:

Download
 Dateiname:  KZ.PNG
 Dateigröße:  60.59 KB
 Heruntergeladen:  137 mal


 Beschreibung:

Download
 Dateiname:  KZ.PNG
 Dateigröße:  60.59 KB
 Heruntergeladen:  140 mal

isi1



Anmeldungsdatum: 03.09.2006
Beiträge: 2902
Wohnort: München

Beitrag isi1 Verfasst am: 12. Aug 2015 19:09    Titel: Antworten mit Zitat

Die 15,71 Ohm induktiv würde ich umrechnen:

_________________
Grüße aus München, isi •≡≈ ¹₁₂½√∠∞±∫αβγδεηκλπρσφω ΔΣΦΩ
ET33



Anmeldungsdatum: 02.08.2015
Beiträge: 247

Beitrag ET33 Verfasst am: 13. Aug 2015 11:42    Titel: Antworten mit Zitat

Isi hast du auch tipps wie ich bei der b) vorgehen muss ?

Kennst du dich damit aus ?
isi1



Anmeldungsdatum: 03.09.2006
Beiträge: 2902
Wohnort: München

Beitrag isi1 Verfasst am: 13. Aug 2015 15:47    Titel: Antworten mit Zitat

ET33 hat Folgendes geschrieben:
Kennst du dich damit aus ?
Das nicht gerade, auch kann ich die b)-Frage nicht Lesen - was ist der Index bei dem mittleren I, Was bedeuten die '' bei Ik und Sk?

Ich würde erst mal die Sternimpedanzen richtig berechnen, auf 20kV beziehen und addieren. Dann 1,1*20kV / √3 anlegen für Ik, daraus Sk.

_________________
Grüße aus München, isi •≡≈ ¹₁₂½√∠∞±∫αβγδεηκλπρσφω ΔΣΦΩ
ET33



Anmeldungsdatum: 02.08.2015
Beiträge: 247

Beitrag ET33 Verfasst am: 14. Aug 2015 11:33    Titel: Antworten mit Zitat

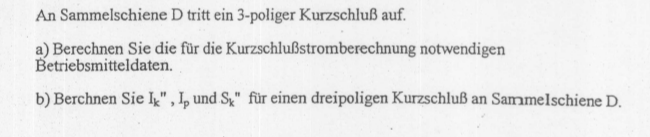

Aufgabenstellung anhang .

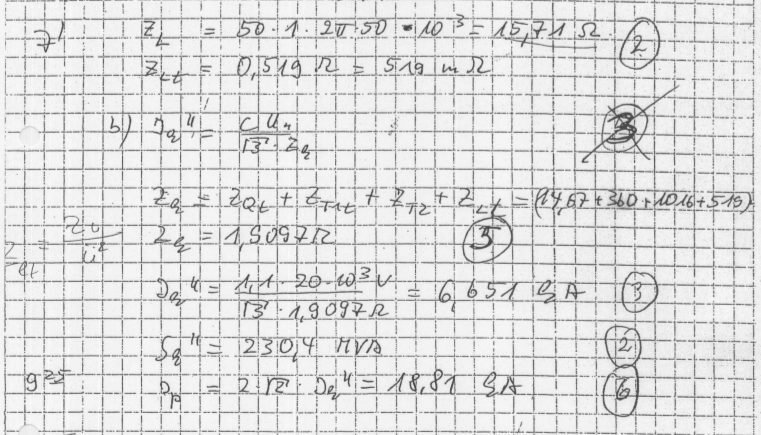

Ich habe auch die Musterlösung ins Anhang gestellt.

Dort verstehe ich gerade nicht wie das Sk´´ berechnet wurde ?

Das Sk berechnet man ja mit der Formel :

S_k´´= 3*U_n*I_k´´

= 3*20kV *6.651 = ... falsches Ergebnis.

Wie kommen die auf das 230.4MVA?



 Beschreibung:

Download
 Dateiname:  b.PNG
 Dateigröße:  337.7 KB
 Heruntergeladen:  147 mal


 Beschreibung:

Download
 Dateiname:  a.PNG
 Dateigröße:  68.23 KB
 Heruntergeladen:  139 mal

isi1



Anmeldungsdatum: 03.09.2006
Beiträge: 2902
Wohnort: München

Beitrag isi1 Verfasst am: 14. Aug 2015 15:30    Titel: Antworten mit Zitat

ET33 hat Folgendes geschrieben:
S_k´´= 3*U_n*I_k´´ = 3*20kV *6.651 = ... falsches Ergebnis. Wie kommen die auf das 230.4MVA?
Indem Du durch Wurzel(3) teilst, ET. Weißt schon die Leistung bei Drehstrom.
_________________
Grüße aus München, isi •≡≈ ¹₁₂½√∠∞±∫αβγδεηκλπρσφω ΔΣΦΩ
Et333
Gast





Beitrag Et333 Verfasst am: 14. Aug 2015 18:32    Titel: Antworten mit Zitat

Warum teile ich das wurzel aus 3 ? Weil es sich um ein Trafo handelt ?

Spannung durch Wurzel 3 Teilen ?
isi1



Anmeldungsdatum: 03.09.2006
Beiträge: 2902
Wohnort: München

Beitrag isi1 Verfasst am: 14. Aug 2015 18:50    Titel: Antworten mit Zitat

Das ist das Verhältnis von Dreiecksspannung zu Sternspannung - und oben hat er mit der Dreiecksspannung die Impedanzen bestimmt statt (richtig) mit der Sternspannung. Die Division gleicht das wieder aus.
_________________
Grüße aus München, isi •≡≈ ¹₁₂½√∠∞±∫αβγδεηκλπρσφω ΔΣΦΩ
ET33



Anmeldungsdatum: 02.08.2015
Beiträge: 247

Beitrag ET33 Verfasst am: 15. Aug 2015 11:41    Titel: Antworten mit Zitat

Kannst du wenn es geht irgendwie die richtige Formel posten ?

Kann man das dann immer so anwenden bei Trafos oder wie ?

Muss man be Trafos immer durch Wurzel aus 3 teilen ?
