Zweige parallel zur Spannungsquelle wegstreichen?

aaabbb · Anmeldungsdatum: 26.09.2013 Beiträge: 509

Hi,
ich weiß, dass man ohmsche Widerstände parallel zu einer Spannungsquelle wegstreichen kann. Das liegtvdaran, dass die Spannungsquelle nur mit einem zusätzlichen Strom belastet wird.

Gild das ganze auch für Spulen, Kondensatoren und Widerständen im Wechselstromkreis?

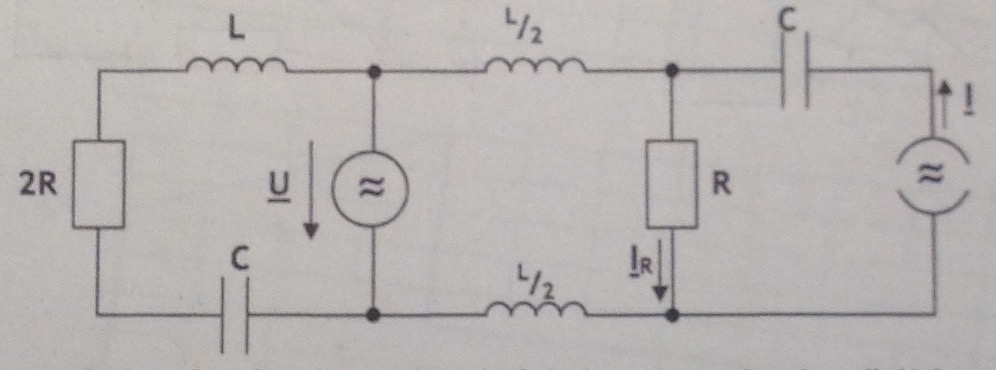

In der unteren Schaltung könnte ich ja dann den Zweig links von der Spannungsquelle wegstreichen. Ebenfalls kann ich den Kondensator oben rechts durch einen Kurzschluss ersetzen (also überbrücken).
Das müsste ja theoretisch am Strom I_R nichts ändern, oder?

Wenn ich jetzt z.B. den Strom durch den linken Zweig von der Spannungsquelle haben will, kann ich dann auch einfach die rechte Seite der Spannungsquelle streichen? Dann bliebe ja nur noch eine Reihenschaltung aus L, 2R und C übrig.
Die Stromwuelle hat ja keinen Einfluss auf den Strom im linken zweig, da ihr Strom durch die Spannungsquelle fließt.

Jetzt wäre es natürlich super, wenn alles was ich gerade behauptet habe stimmen würde. Was sagt ihr? smile

isi1 · Anmeldungsdatum: 03.09.2006 Beiträge: 2903 Wohnort: München

Ja, stimmt alles.

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

aaabbb · Anmeldungsdatum: 26.09.2013 Beiträge: 509

Wie würde man das dann mit dem Maschensatz begründen?

Mit der mittleren Masche vielleicht?
Weil da nur die Spannungsabfälle an den 2 Spulen (L/2), dem Widerstand R und der Spannungsquelle enthalten sind?

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

aaabbb · Anmeldungsdatum: 26.09.2013 Beiträge: 509

Zu deinem 1. Beitrag.
