Schräger Balken

niewiedertipico · Anmeldungsdatum: 25.09.2015 Beiträge: 38

Guten Abend,

es geht um Schnitt größen an einem schrägen Balken.

Ich habe bereits die Schnitte vor dem ersten Auflager und dem zweiten Auflager gemacht und die Ergebnisse stimmen auch soweit überein.

Allerdings Weiss ich nicht wo zwischendurch der drittte Schnitt gemacht wird so das ich auf die Werte

V= 2,60kN
M=3,10kN
N=-1,04 kN

komme, vielleicht kann mir ja jemand einen rat geben, wenn ich in der mitte also im schwerpunkt des balken s schneide komme ich nicht auf diese ergebnisse.... grübelnd

http://www.fotos-hochladen.net/uploads/tmmmnxofg0dhyp.png

niewiedertipico · Anmeldungsdatum: 25.09.2015 Beiträge: 38

Also die Schnitte vor dem 1, und dem 2. Auflager habe ich bereits gemacht und die Ergebnisse stimmen überein.

Mir fehlen als ergebniss die werte

V=2,60kN
M= 3,10kN
N=-1,04kN

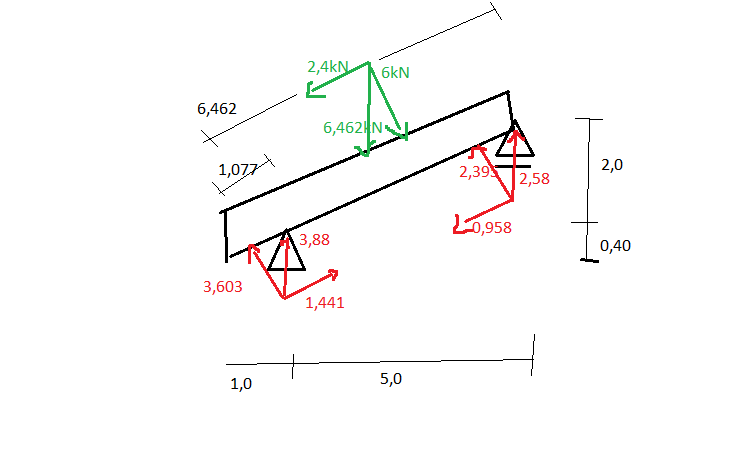

hier vielleicht nochmal etwas anschaulicher... grübelnd

http://www.physikerboard.de/files/mkjh_180.png

jmd · Anmeldungsdatum: 28.10.2012 Beiträge: 577

niewiedertipico · Anmeldungsdatum: 25.09.2015 Beiträge: 38

Okay hab es jetzt geschafft, ich musste einfach von der anderen Seite schneiden, dass wusste ich nicht

Kann mir noch jemand sagen wie ich die maximale Biegung im Momentenverlauf berechnen kann, sprich die 3,10 kN ???

Hat es was mit der Formel q0*l^2/8 auf sich???
