Frage zu Schaltkreisen

Neue Frage »
Antworten »
    Foren-Übersicht -> Elektrik
Autor Nachricht
lekras



Anmeldungsdatum: 10.02.2015
Beiträge: 7

Beitrag lekras Verfasst am: 10. Feb 2015 12:13    Titel: Frage zu Schaltkreisen Antworten mit Zitat

Hallo,

Ich hätte einige Fragen zu ein paar Aufgaben. Es geht hauptsächlich um (eigentlich) einfache Schaltkreise sowie Ohmsches Gesetz.

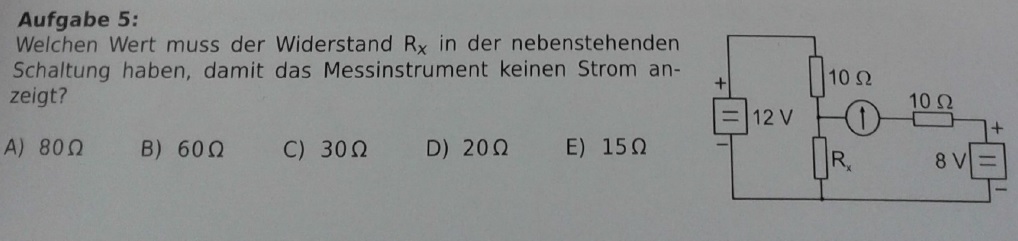

die erste Frage bezieht sich auf die Aufgabe im Anhang(Bild)

Mir ist überhaupt nicht klar, bei welchem Widerstand das Messgerät keinen Strom anzeigt. Einzige Erklärung für mich wäre, wenn der Widerstand zu hoch ist... scheint aber bei den Antwortmöglichkeiten keinen Sinn zu machen grübelnd .

Kann mir jemand erklären, wie es möglich ist, dass das Messgerät in dem vorliegenden Schaltkreis keinen Strom anzeigt?

Andere Aufgabe:

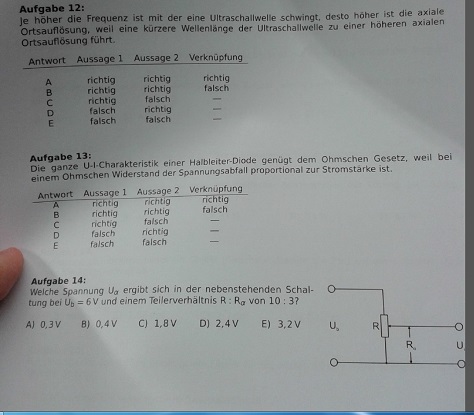

Foto aus externem Link geholt, verkleinert und als zweiten Anhang eingefügt. Steffen

Aufg 13: Aussage 1 falsch, Aussage 2 falsch = D
Jemand eine andere Idee?

Aufgabe 14:
Für Widerstand R(alpha) müsste ja gelten: R = 10/3 R(alpha).
Wenn ich jetzt von Spannung U(b) von Pol zu Pol über Widerstand R wandere, hab eich eine Spannung von U(b) = 6.
Wenn ich von Spannung U(alpha) von Pol zu Pol gehe, müsste ja, da R (alpha) = 3/10 R sein und somit die Spannung 0,3*6 = 1,8V sein = C


Kann mir jemand ggf. meine Denkfehler aufzeigen?

Vielen Dank!



 Beschreibung:
 Dateigröße:  52.14 KB
 Angeschaut:  1137 mal




 Beschreibung:
1

Download
 Dateiname:  schaltkr1.jpg
 Dateigröße:  54.8 KB
 Heruntergeladen:  462 mal

Steffen Bühler
Moderator


Anmeldungsdatum: 13.01.2012
Beiträge: 7258

Beitrag Steffen Bühler Verfasst am: 10. Feb 2015 22:02    Titel: Antworten mit Zitat

Willkommen im Physikerboard!

Das Messgerät zeigt dann keinen Strom an, wenn an den Anschlüssen dieselbe Spannung anliegt. Wie soll dann auch ein Strom fließen?

Der Rest ist in Ordnung. Bei 13 allerdings falsch/richtig, trotzdem D.

Viele Grüße
Steffen
lekras



Anmeldungsdatum: 10.02.2015
Beiträge: 7

Beitrag lekras Verfasst am: 10. Feb 2015 22:23    Titel: Antworten mit Zitat

Vielen Dank für deine Antwort,


das mit der gleichen Spannung habe ich noch nicht verstanden. Mich verwirrt bei der Skizze aber auch die 2.Spannungsquelle. Kannst du mir vlt etwas genauer erklären, was du mit gleicher Spannung meinst? Hammer
Steffen Bühler
Moderator


Anmeldungsdatum: 13.01.2012
Beiträge: 7258

Beitrag Steffen Bühler Verfasst am: 11. Feb 2015 09:19    Titel: Antworten mit Zitat

Stell Dir vor, Du hast ein Voltmeter. Dessen Minuspol schließt Du erst mal am gemeinsamen Minuspol der beiden Spannungsquellen an. So macht man's auch in der Werkstatt, wenn man eine Schaltung durchmisst.

Nun mit dem Pluspol des Voltmeters nacheinander an die beiden Pluspole der Spannungsquellen. Bei dem linken misst Du 12V, beim rechten 8V. Ist klar, oder?

Das heißt, auf der rechten Seite des horizontalen 10-Ohm-Widerstands liegen 8V, bezogen auf die gemeinsame Masse. Wenn wir wollen, dass durch das Messgerät kein Strom fließt, muss am Messpunkt links davon auch 8V gegen Masse sein. Nur dann nämlich liegt an der Reihenschaltung aus Messgerät und Vorwiderstand eine Spannung von 0V! Denn der Unterschied zwischen 8V und 8V ist nun mal 0V.

Und wo keine Spannung anliegt, fließt auch kein Strom.

Viele Grüße
Steffen
lekras



Anmeldungsdatum: 10.02.2015
Beiträge: 7

Beitrag lekras Verfasst am: 11. Feb 2015 13:15    Titel: Antworten mit Zitat

Addieren sich die Spannungen denn nicht auf? Hätte eig gedacht dass, wenn man beide Minuspole verbindet und die Spannung an den Pluspolen einzeln abmisst, man auf 20V kommen würde.
ML



Anmeldungsdatum: 17.04.2013
Beiträge: 3405

Beitrag ML Verfasst am: 11. Feb 2015 14:09    Titel: Antworten mit Zitat

lekras hat Folgendes geschrieben:
Addieren sich die Spannungen denn nicht auf? Hätte eig gedacht dass, wenn man beide Minuspole verbindet und die Spannung an den Pluspolen einzeln abmisst, man auf 20V kommen würde.

Zum Addieren der Spannungen würdest Du einen Pluspol mit einem Minuspol verbinden und außerdem dafür sorgen, dass von diesem Verbindungspunkt kein weiterer Leiter abgeht.
lekras



Anmeldungsdatum: 10.02.2015
Beiträge: 7

Beitrag lekras Verfasst am: 11. Feb 2015 16:34    Titel: Antworten mit Zitat

Also Rx = 20 ohm?
Steffen Bühler
Moderator


Anmeldungsdatum: 13.01.2012
Beiträge: 7258

Beitrag Steffen Bühler Verfasst am: 11. Feb 2015 16:42    Titel: Antworten mit Zitat

Völlig richtig!

Viele Grüße
Steffen
stereo



Anmeldungsdatum: 27.10.2008
Beiträge: 402

Beitrag stereo Verfasst am: 11. Feb 2015 16:44    Titel: Antworten mit Zitat

Gibt es einen tieferen Sinn, dass in der rechten Masche ein Widerstand existiert?

Beste Grüße
stereo
Steffen Bühler
Moderator


Anmeldungsdatum: 13.01.2012
Beiträge: 7258

Beitrag Steffen Bühler Verfasst am: 11. Feb 2015 16:48    Titel: Antworten mit Zitat

Nein.

Viele Grüße
Steffen
lekras



Anmeldungsdatum: 10.02.2015
Beiträge: 7

Beitrag lekras Verfasst am: 11. Feb 2015 16:52    Titel: Antworten mit Zitat

Der stört mich leider auch grübelnd . Ohne den Widerstand auf der rechten Seite hätte ich mit der Maschenregel argumentiert. Für Rx = 20 ohm hätte man dann einen Spannungsabfall von 8 V auf beiden Seiten = kein Strom.

So bin ich aber irritiert
svloga



Anmeldungsdatum: 25.05.2013
Beiträge: 71

Beitrag svloga Verfasst am: 11. Feb 2015 20:28    Titel: Antworten mit Zitat

Du kannst ja auch mit dem Widerstand rechts die Maschenregeln benutzen. In der Aufgabe ist ja gefordert, dass der Strom dort 0A betragen soll, also wäre die Spannung am Widerstand folglich ja auch 0V. Und 0V mehr oder weniger ändern an Masche ja nichts smile

Gibt immer mal Aufgaben in denen manche Sachen nur zur Verwirrung dienen.
