Frage zu einem Oszilloskop

pascal12 · Anmeldungsdatum: 29.03.2014 Beiträge: 11

Hallo , ich habe hier eine Aufgabe die mir etwas Probleme bereit da ich ein paar Grundlagen nicht verstehe.

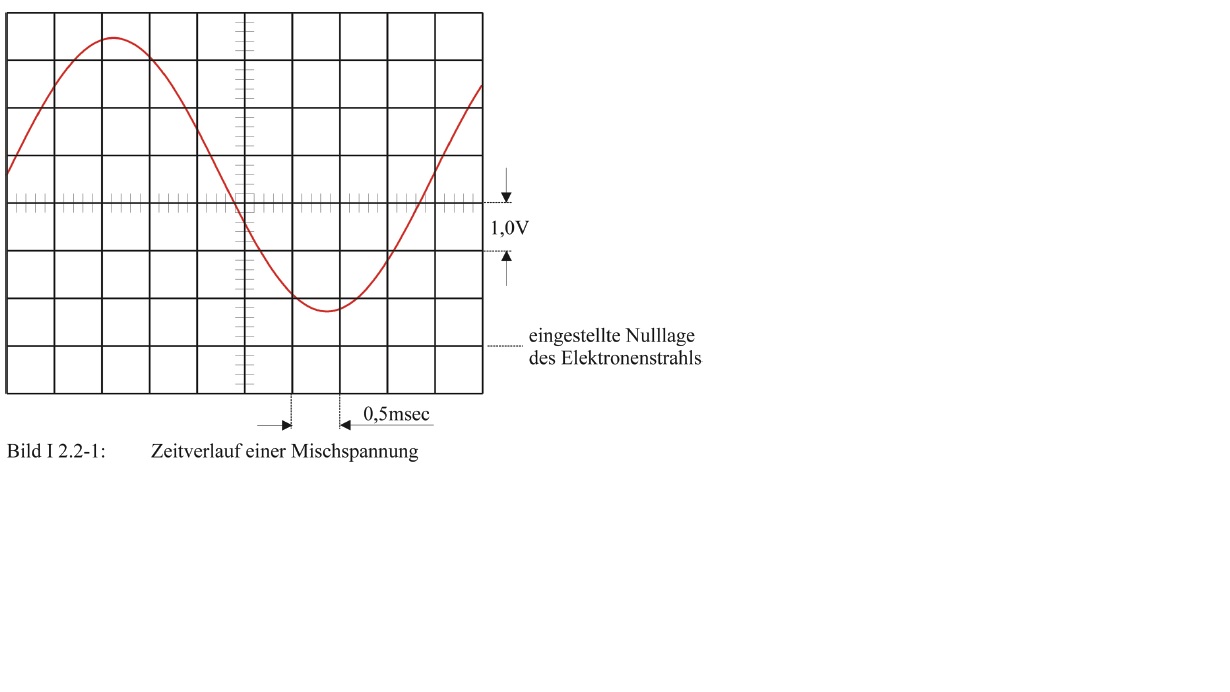

Die Zeichnung dazu hänge ich an.

Die Aufgaben wären:

a)
umax , umin und T Ermitteln.

b)

Berechnen von

1.

Gleichspannungsanteil der Mischspannung

2.

Scheitelwert des Wechselspannungsanteil berechnen.

3.

Spitze -Spitze Wert des Wechselspannungsanteils berechnen.

4.

Den Effektivwert des Wechselspannungsanteils berechnen.

Mein Lösungsweg:

Die ersten 3 Werte sind aus der Zeichnung abzulesen und wären dann :

umax=3,4V

umin= 2,2V

T=4,5ms

Stimmt das soweit?

Und noch eine Verständnisfrage:

Welche Bedeutung hat die Nulllage des Elektronenstrahls?

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7257

Leider noch nicht alles richtig.

Die Nulllage entspricht einfach einer Spannung von 0 V. Von da aus musst Du nun umax und umin abmessen.

Die Periode stimmt.

Nun rechne mal weiter.

Viele Grüße
Steffen
