Matrix aufstellen beim Knotenpotenzialverfahren

Neue Frage »
Antworten »
    Foren-Übersicht -> Elektrik
Autor Nachricht
Pfirsichmensch



Anmeldungsdatum: 09.08.2014
Beiträge: 284

Beitrag Pfirsichmensch Verfasst am: 16. Sep 2014 16:52    Titel: Matrix aufstellen beim Knotenpotenzialverfahren Antworten mit Zitat

Hallo smile

Folgende Aufgabe:

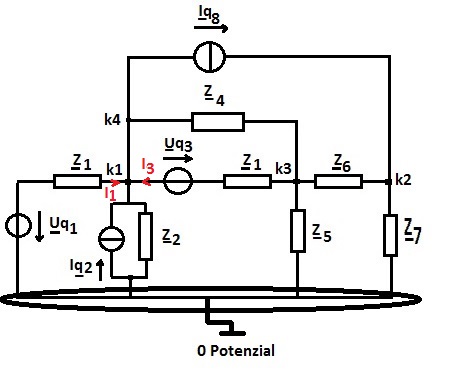

Stellen Sie die Matrix für die Knotenpotenzialanalyse auf.

Ich hab mal meine Lösung hinzugefügt... mich bringt die Spannungsquelle unten im Zweig total durcheinander die mit allen Knoten zusammenfällt.

Hab ich alles richtig gemacht? grübelnd



 Beschreibung:
 Dateigröße:  35.06 KB
 Angeschaut:  1162 mal




 Beschreibung:
 Dateigröße:  67.11 KB
 Angeschaut:  1162 mal



erkü



Anmeldungsdatum: 23.03.2008
Beiträge: 1414

Beitrag erkü Verfasst am: 16. Sep 2014 20:22    Titel: Re: Matrix aufstellen beim Knotenpotenzialverfahren Antworten mit Zitat

Pfirsichmensch hat Folgendes geschrieben:
...

Hab ich alles richtig gemacht? grübelnd

unglücklich !

Wo ist z.B. geblieben ?

_________________
Das Drehmoment ist der Moment, wo es zu drehen anfängt. :punk:
isi1



Anmeldungsdatum: 03.09.2006
Beiträge: 2902
Wohnort: München

Beitrag isi1 Verfasst am: 17. Sep 2014 10:46    Titel: Antworten mit Zitat

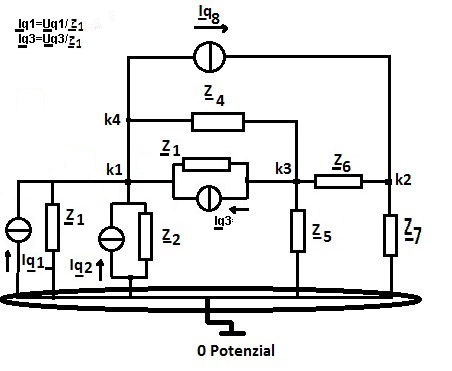

Ich versuchs mal mit der Umwandlung der Spannungsquellen und mit
http://forum.physik-lab.de/ftopic37.html
Code:
k1          k2      k3         =
2Y1+Y2+Y4   0     -Y1-Y4  Iq1+Iq2+Iq3-Iq8
0         Y6+Y7    -Y6        Iq8
-Y1-Y4     -Y6  Y1+Y4+Y5+Y6  -Iq3



 Beschreibung:
 Dateigröße:  52.4 KB
 Angeschaut:  1102 mal




_________________
Grüße aus München, isi •≡≈ ¹₁₂½√∠∞±∫αβγδεηκλπρσφω ΔΣΦΩ
Pfirsichmensch



Anmeldungsdatum: 09.08.2014
Beiträge: 284

Beitrag Pfirsichmensch Verfasst am: 17. Sep 2014 16:23    Titel: Antworten mit Zitat

Vielen Dank euch beiden ... ich sollte mal genauer hinschauen demnächst Big Laugh
