Spule und Eisenkern

HBX8X · Anmeldungsdatum: 07.11.2013 Beiträge: 159

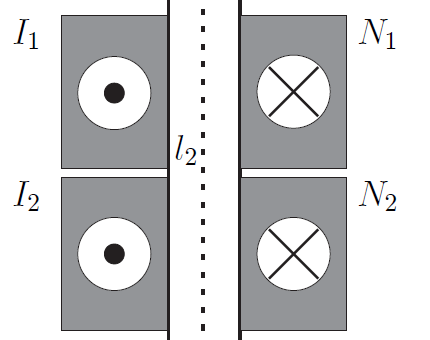

Ich habe hier einen Ausschnit einer Aufgabe hochgeladen, weil ich nicht darauf komme wie ich diese Kreise in den Quadraten mit jeweils x und einem Punkt interpretieren soll. Ich denke ja das jeweils ein Paar eine Spule darstellt, wobei der Punkt den Strom darstelen soll der durch die Spule fließt und N die Anzahl der Windungen.

Ganz wichtig: Ein Paar steht dabei für eine Spule. Und mehrere solcher Paare untereinander deuten auf mehrere Spule hin, denn der Strom kann ja nicht verschieden sein in den N windungen einer Spule.

Habe ich alles richtig verstanden ?

Edit: Mir ist gleich eine weitere Frage eingefallen. Wshalb bewegt sich ein kleiner ,,Magnet" auf den Feldlinien unten bei http://www.leifiphysik.de/themenbereiche/magnetisches-feld-spule#lightbox=/themenbereiche/magnetisches-feld-spule/lb/magnetisches-feld-spule-magnetisches-grundwissen-0 ?

Kann ich mir solche ,,Magnetladungen" nenn ich sie mal vorstellen ? Oder warum sind sie da ?

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7257

HBX8X8 · Gast

Danke, das macht einiges klarer. Ich habe da noch eine Frage in Bezug etwas anderem. Wieso gilt in Bezug zu Spulen Durchflutung=N*I

Ich dachte die Durchflutung sei die Summe aller Ströme die eine Fläche im Leiter ,,durchfluten" ?

HBX8X8 · Gast

Ok ich denke ich habs und diese Anzahl der Flächen wird durch die Windungen angegeben. Somit wäre die Durchflutung immer noch die Summe aller Ströme ... Ich bin etwas verwirrt ..

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

HBX8XX · Gast

,,Die Fläche ist nicht die Leiter(querschnitts)fläche, sondern die Fläche, die von den geschlossenen magnetischen Feldlinien aufgespannt wird."

Stimmt, natürlich! Aber wieso ist nun Durchflutung=N*I bzg Spulen ? Also warum ist die Anzahl der Spulen wichtig ? Was bewirkt die ?Mehr Feldlinien ? Bzw. dichtere Feldlinien in der selben Fläche ?

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

Verfolge mal eine magnetische Feldlinie in Deiner obigen Anordnung durch die Spulen durch den Eisenkern bis zurück zum Ausgangspunkt. Dann schau Dir die Fläche an, die durch diese Feldlinie aufgespannt wird. Und identifiziere die Summe der Ströme, die durch diese Fläche hindurch"fluten". Dann kannst Du alle deine Fragen selber beantworten.
