Schaltung Maschenregel

jenny93 · Anmeldungsdatum: 25.02.2013 Beiträge: 70

Meine Frage:
Hi smile

habe diesmal nur eine kleinere Frage smile

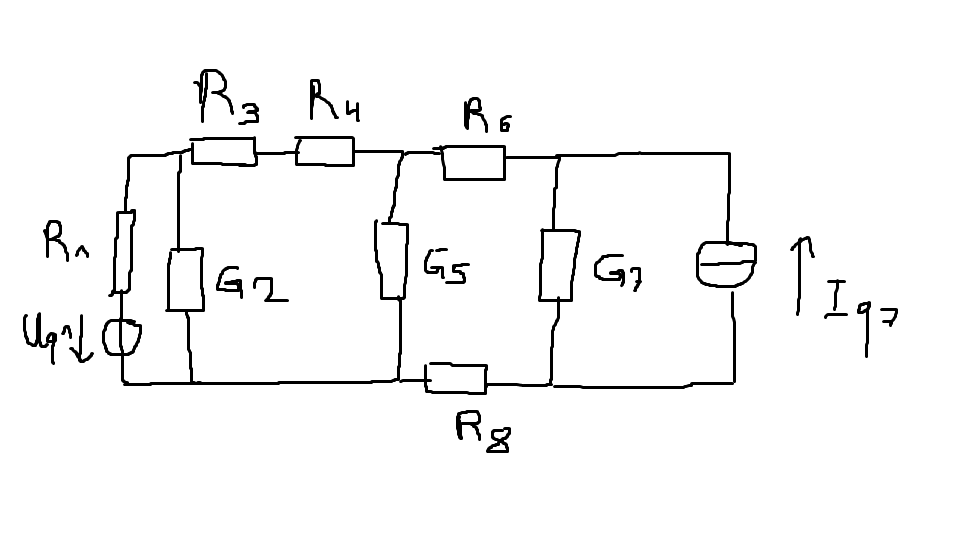

Darf ich die Leitwerte so umformen?

Meine Ideen:

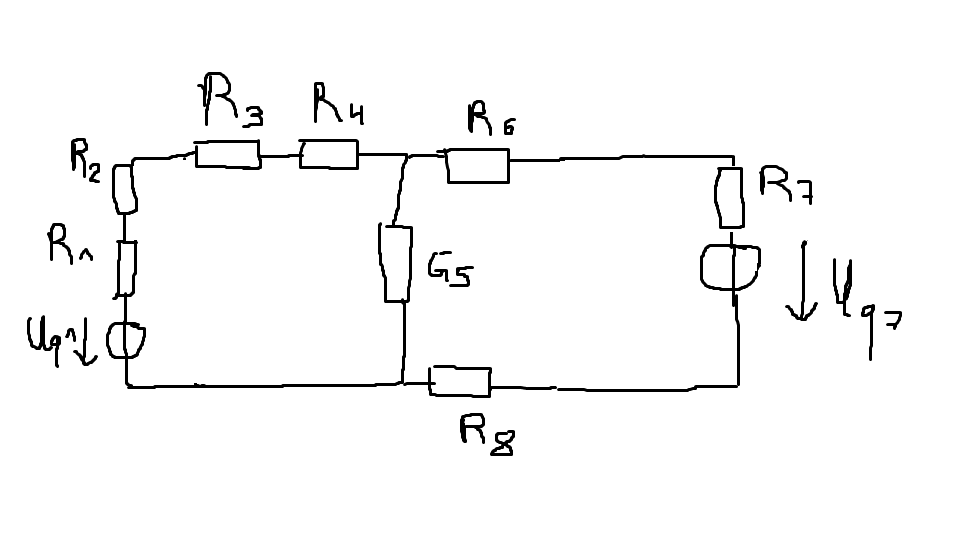

Ich würde es wie gezeigt umformen, um zwei Maschen zu erhalten.

Die Werte für

Darf ich das so machen?

Freue mich über etwas Hilfe smile

Klugscheißerlein · Gast

Nein, das ist völliger Blödsinn.

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

Was willst Du denn eigentlich berechnen? Wie lautet die Aufgabenstellung?

jenny93 · Anmeldungsdatum: 25.02.2013 Beiträge: 70

Ich soll alle Maschengleichungen, Zweiggleichungen und Knotengleichungen aufstellen.

Mh, das ist ja blöd. Wie krieg ich denn G2 und G7 dort weg?

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

jenny93 · Anmeldungsdatum: 25.02.2013 Beiträge: 70

Ich dachte, dann hätte ich weniger Maschen zu beschreiben.

Die Aufgabenstellung im Wortlaut:

Stellen Sie alle Zweig-, Knoten-, und Maschengleichungen auf. Zeichnen Sie dafür in jeden Zweig, die entsprechenden Spannungs- und Strompfeile ein. Zeichnen Sie den verwendeten Baum für die Maschengleichungen.

Leider sind die die Sachen bei dem Prof nicht immer eindeutig. Seine Vorlesung finde ich eher verwirrend anstatt erklärend unglücklich

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

Wenn das der originale Wortlaut ist, dann ist von Schaltungsvereinfachung oder Quellenumwandlung nicht die Rede. Also sind bei 7 unbekannten Strömen insgesamt 7 Gleichungen aufzustellen. Vielleicht meint der Prof. aber trotzdem was Anderes.

Ich weiß allerdings immer noch nicht, was Zweiggleichungen sind. Die tauchen nur auf, wenn man das Maschenstrom- oder das Knotenspannungsverfahren anwendet, und zwar nachdem man die Maschenströme bzw. die Knotenspannungen bestimmt hat. Dazu benötigt man aber nicht alle Maschen- und Knotenpunktgleichungen, nach denen hier jedoch laut Aufgabentext gefragt ist.
