Balkenwaage Kräfte

Sirius7 · Anmeldungsdatum: 20.10.2011 Beiträge: 111

Hallo, könnt Ihr mir bitte helfen die fehlende Kräfte zu finden.

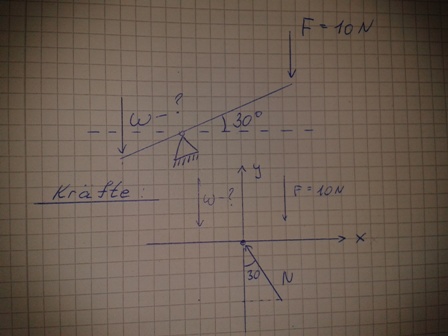

eine Balkenwaage mit Länge 3a ist gegeben, die unter 30° zur Ruhe kommt.
Die Kraft F=10N
Der Lager befindet sich im Abstand a von links und 2a von rechts.

ich habe hier einige Kräfte gefunden, bin mir aber nicht sicher, ob das wirklich alle sind, die in diesem System eine Rolle spielen..
Danke!

Sirius7 · Anmeldungsdatum: 20.10.2011 Beiträge: 111

also wenn ich ganz normal den Hebelgesetz anwende komme ich auch auf die richtige Lösung (W=20N) doch dabei spielt die Neigung 30° gar keine Rolle.. jetzt verstehe ich nicht muss ich diese Neigung berücksichtigen, oder ist Sie nur zur verwirrung gegeben?

franz · Anmeldungsdatum: 04.04.2009 Beiträge: 11583

Bitte mal die komplette Aufgabe im Originaltext plus eventuell gegebener Skizze, also: Gegeben, gesucht.
Nach der bisherigen Darstellung ist nämlich einiges unverständlich:
- Es handelt sich um keine Balkenwaage.
- Der Winkel ergibt keinen Sinn.
- Was ist mit dem Aufbau bzw. Gewicht des Balkens selber?
(Bei Balkenwaagen beispielsweise liegt der Schwerpunkt etwas unterhalb des Drehpunktes.)

Sirius7 · Anmeldungsdatum: 20.10.2011 Beiträge: 111

Hallo Franz, vielen Dank für die Antwort die Aufgabe hefte ich unten ein. Grus
[img]
http://picload.org/image/drodwcp/aufgabe.jpg
[/img]

franz · Anmeldungsdatum: 04.04.2009 Beiträge: 11583

Die Aufgabe ist Stuß; egal: Schreib Deine Lösung auf F * 2 a = Fx * a; Fx = 20 N und fertig.

Sirius7 · Anmeldungsdatum: 20.10.2011 Beiträge: 111

alles klar, habe mir auch gedacht. Vielen Dank!! Prost

Gast12 · Gast

@franz (Die Aufgabe ist Stuß; egal: Schreib Deine Lösung auf F * 2 a = Fx * a; Fx = 20 N und fertig.)

wieso Stuss=?
und was sollte F*2a sein physikalisch=?
Das Hebelgesetz auf jedenfall nicht.

der Winkel ist dazu da um das Drehmoment errechnen zu können,
dabei kommst du dann drauf das sich dieser bei der Kraft ermittlung rauskürz, weil beide Kräfte senkrecht stehen.

Sirius7 · Anmeldungsdatum: 20.10.2011 Beiträge: 111

Hallo Gast 12, kann es sein das das Drehmoment sich auch ohne Winkel errechnen lässt? in diesem Fall
G*a-10N*2a=0 , weil Summe der Momente gleich 0 sein soll. oder verstehe ich etwas falsch? grübelnd

Gruß

franz · Anmeldungsdatum: 04.04.2009 Beiträge: 11583

Hallo Sirius7,

laß Dich irritieren. Natürlich spielt der Winkel zwischen Kraft und Dreharm für das Drehmoment eine Rolle (Kreuzprodukt, falls bekannt) und kommt hier als Sinus des Winkels ins Spiel - aber auf beiden Seiten und kürzt dich damit heraus. Damit ist die Behauptung oben, daß die "Balkenwaage" bei 30 ° zur Ruhe kommt, zumindestens überflüssig.

mfG
