Kräfte

rex · Anmeldungsdatum: 06.03.2005 Beiträge: 27

Kann mir bitte jemand bei meinen Hausaufgaben helfen.
Habe versucht die Kräfte zu zerlegen ich bin mir nicht sicher ob der Ansatz richtig ist.

Sigma · Gast

hi

das sieht alles richtig aus!
jetzt kannst die Stabkräfte ausrechnen und dann einen Festigkeitsnachweis durchführen.
Viel spass dabei falls du nochmal ne frage hast in statik und festigkeitslehre bin ich recht fit.

mfg Polymer

rex · Anmeldungsdatum: 06.03.2005 Beiträge: 27

bei der Gleichung habe ich 2 unbekannte F1 und F2.
Wie stelle ich die Gleichung um?

Sigma · Gast

hi rex

nun du hast 2 unbekannte und 2 gleichung also somit ist das problem lösbar Tanzen

stell die Fx Gleichung nach einer Kraft um und setzte sie in die Fy Gleichung ein somit lässt sich die Sache problemslos lösen.

mfg Polymer

rex · Anmeldungsdatum: 06.03.2005 Beiträge: 27

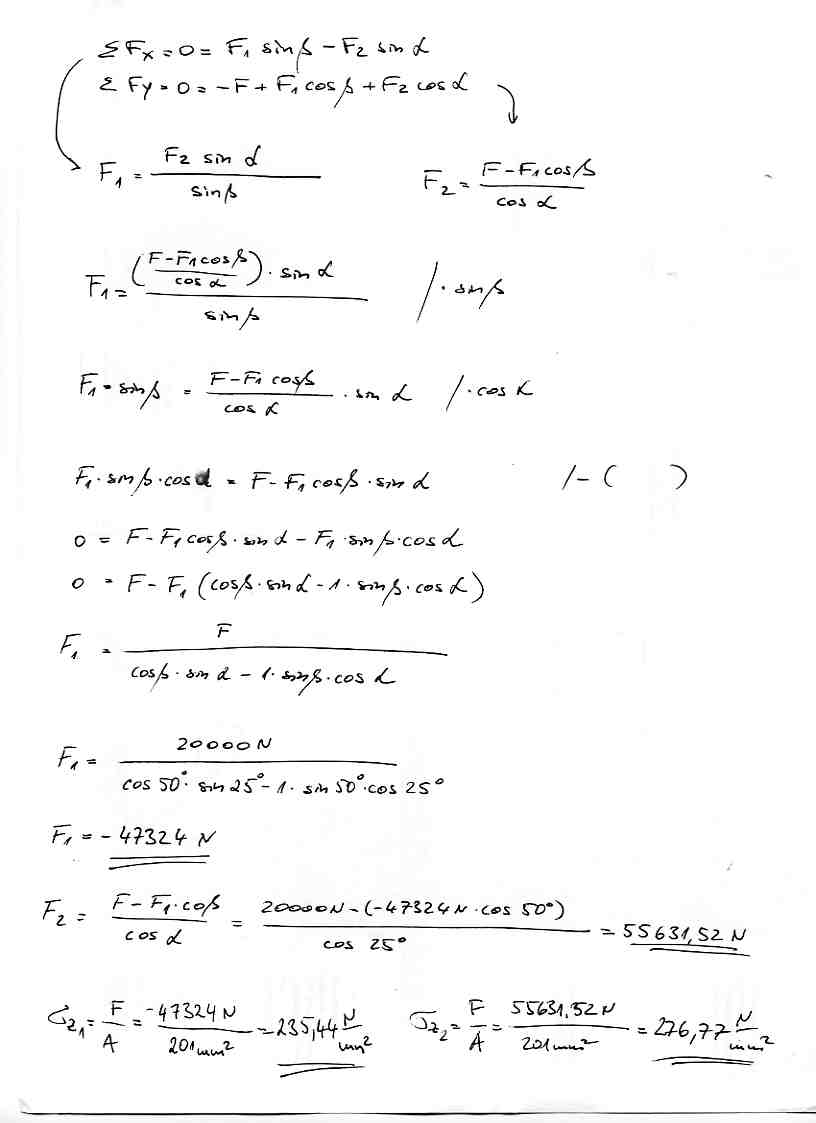

Ich habe eine Lösung!!
Aber laut den Dozenten ist Sigma 1 = 78,9 und 2 = 43,5 N/mm^2
Was habe ich falsch gemacht?

Sigma · Gast

hi

rex nun kommt es dir nicht ein bissel komisch vor das du für deine Stabkräfte mehr als das doppelte deiner Gewichtskraft herrausbekommst ???

du musst ein fehler bei der umstellung der gleichung gemacht haben ich werde es mir mal morgen vormittag anschauen und dir dann zurückschrieben.

P.S
Die Stabkräfte sind die Komponeten der Gewichtskraft ( Resultierende )
mit hilfe des satzes von a^2+b^2=c^2 kannst du überprüfen ob deine stabkräfte richtig sind.

mfg Polymer

sigma · Gast

achso

bei einer kraft hast du eine druckkraft herraus ( minus ) steht doch immer für druckkraft und da du laut der zeichnung reine zugstäbe hast müsste das doch einen spanisch vorkommen

mfg Polymer

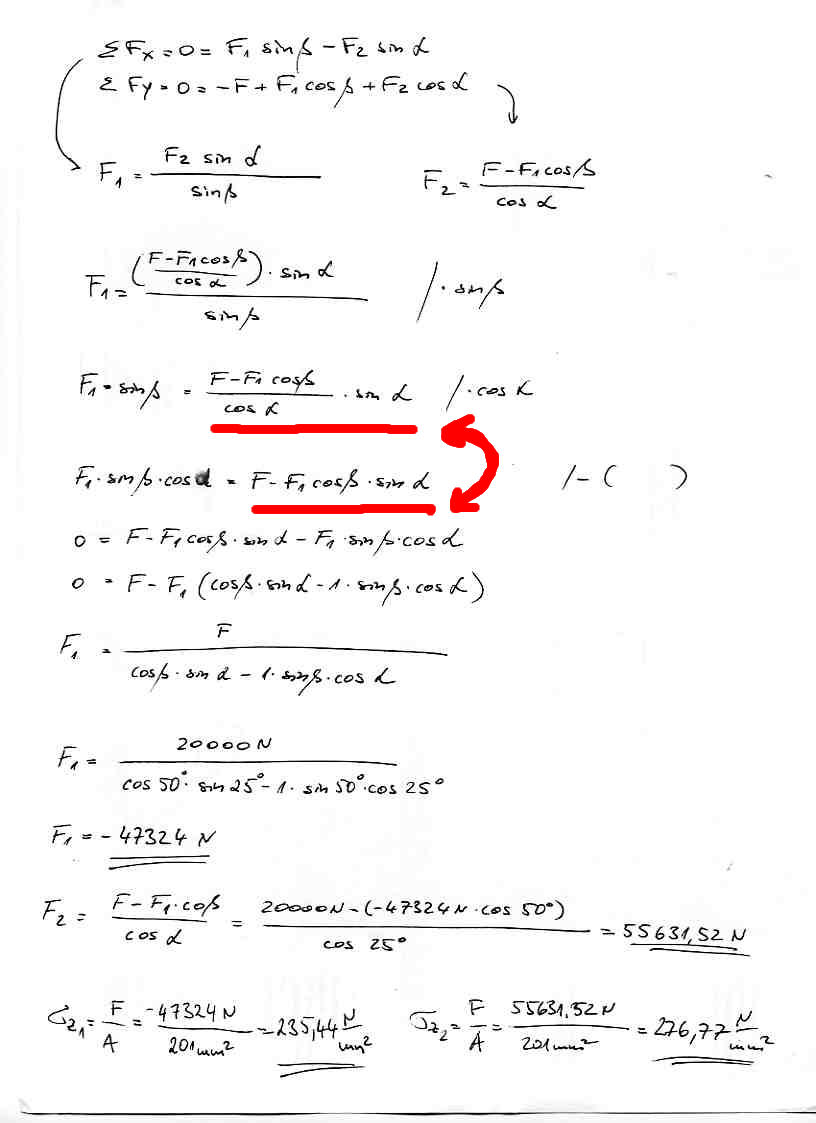

para · Moderator Anmeldungsdatum: 02.10.2004 Beiträge: 2874 Wohnort: Dresden

rex · Anmeldungsdatum: 06.03.2005 Beiträge: 27

Das stimmt.
Sie haben mein Fehler entdeckt.
Das Ergebniss stimmt jetzt.

Ein Dickes Dankeschönnn.

rex · Anmeldungsdatum: 06.03.2005 Beiträge: 27

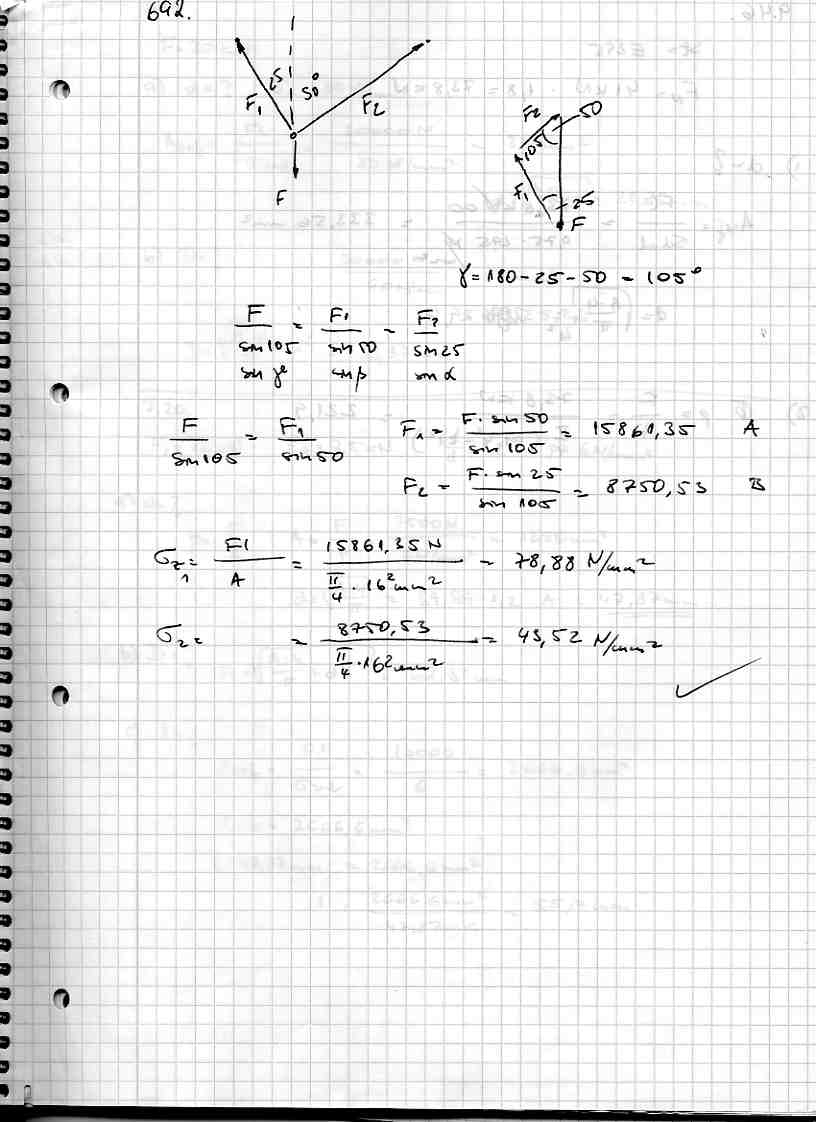

Ich glaube ich habe einen kürzeren Weg gefunden.
Durch den Sinussatz.
