gemischte Schaltung

Neue Frage »
Antworten »
    Foren-Übersicht -> Elektrik
Autor Nachricht
2pm



Anmeldungsdatum: 18.09.2011
Beiträge: 1
Beitrag 2pm Verfasst am: 18. Sep 2011 21:02    Titel: gemischte Schaltung Antworten mit Zitat
Meine Frage:
Hallo Leute,
Ich schreibe bald eine Arbeit über diesem Thema. Da ich bei dem Thema noch nicht fit, möchte ich mich jetzt vorbereiten.

Zu dieser Aufgabe habe ich echte keine Ahnung, wie ich anfangen soll.

danke

Meine Ideen:
Ich würde sagen, R1 ist parallel zu R6, R3 ist parallel zu R4 ist es richtig?
Was ist nun mit R2 und R5?
Nickhun



Anmeldungsdatum: 18.09.2011
Beiträge: 5
Beitrag Nickhun Verfasst am: 18. Sep 2011 21:14    Titel: gemischte Schaltung Antworten mit Zitat
Sorry, ich habe mich jetzt angemeldet

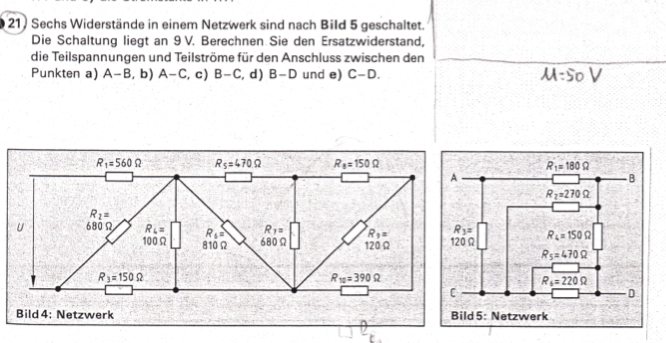

 Beschreibung:

Download
 Dateiname:  1.jpg
 Dateigröße:  50.66 KB
 Heruntergeladen:  2625 mal
GvC



Anmeldungsdatum: 07.05.2009
Beiträge: 14861
Beitrag GvC Verfasst am: 19. Sep 2011 14:50    Titel: Antworten mit Zitat
Wie kommst Du denn auf Deine "Ideen"? Weißt Du, dass bei einer Parallelschaltung die beiden Klemmen jedes Elementes mit den beiden Klemmen der anderen Elemente zusammengeschaltet sind? Ist das im Bild 5 bei den Widerständen R1 und R6 bzw. R3 und R4 der Fall?

Nein, in Bild 5 sind die einzigen parallelgeschalteten Einzelwiderstände R5 und R6.
Nickhun



Anmeldungsdatum: 18.09.2011
Beiträge: 5
Beitrag Nickhun Verfasst am: 19. Sep 2011 18:04    Titel: Antworten mit Zitat
Oh das wusste ich gar nicht. Hammer
Ich muss erstmal die Ersatzwiderstände von R5 und R6 zusammen fassen, stimmt?.
Was kann ich danach machen?

vielen dank
GvC



Anmeldungsdatum: 07.05.2009
Beiträge: 14861
Beitrag GvC Verfasst am: 20. Sep 2011 08:37    Titel: Antworten mit Zitat
Nickhun hat Folgendes geschrieben:
Oh das wusste ich gar nicht. Hammer
Ich muss erstmal die Ersatzwiderstände von R5 und R6 zusammen fassen, stimmt?.
Was kann ich danach machen?

vielen dank


Na ja, Du machst das, was in der Aufgabenstellung gefordert ist, nämlich den Gesamtwiderstand bzgl. der unterschiedlichen Klemmenpaare zu bestimmen.

Beispielsweise für das Klemmenpaar A-B. Du stellst Dir vor, dass in Klemme A ein Strom eingespeist wird, der in Klemme B wieder herausfließt, und schaust nach, wo er sich verzweigt (Beginn einer Parallelschaltung) und wieder zusammenkommt (Ende einer Parallelschaltung) und welche Widerstände er nacheinander durchfließt (Reihenschaltung). Hier also



In Worten: Zwischen den Klemmen A-B liegt der Widerstand R1. Dazu parallel liegt R3 in Reihe mit einer Parallelschaltung bestehend aus R2 und der Reihenschaltung aus R4 und der Parallelschaltung aus R5 und R6.
