Das Spiel "Heißer Draht"

Joony · Gast

Hallo,

viele von euch kennen sicherlich dieses Spiel: http://www.spielius.de/Weltspiele/Der_heisse_Draht/Hei_er_Draht_alleinekom1.JPG

In der Schule haben wir bald eine Feier/Fest und bis dahin müsste ich so ein Spiel nach bauen. Dieses Spiel zubauen ist in meinen Augen ein Kinderspiel.

Nur der Wunsch meines Physiklehrers ist der, dass wenn man den Parkour geschafft hat eine Belohnung bekommt. Ich habe da so an die kleinen Haribotütchen (http://www.naschkram.com/images/product_images/info_images/k-11579.jpg (die kleinen Tüten in der großen Tüte)).
Das ganze müsste so funktionieren das am Ende des Drahtes um den der Griff befestigt ist, ein Kontakt ist, auf den man mit dem Runden Draht (am Griff) drücken muss um die Belohnung zu bekommen. Nur meine frage ist wie kann ich es anstellen das nicht gleich immer alle Gummibärtüten aufeinmal herausfallen, also eine Art Dosierer.

Ich weiß das sich das ganze sehr sehr sehr Kompliziert bei mir anhört, tut mir sehr leid aber ich weiß einfach nicht wie es Funktionieren könnte.

Hier noch ein Bild das vielleicht hilft:
http://www.sodimate.com/de/iso_album/nomenclature_tvs_de.jpg

Liebe Grüße
Jonas

Joony · Gast

Hat keiner eine Idee oder habe ich das zu Kompliziert erklärt Haue / Kloppe / Schläge

? falls es zu kompliziert ist sagt bescheid und ich mach ein paar bilder..

Joony · Gast

http://img4.fotos-hochladen.net/uploads/ewyxsddededfredmu2gv4yfod.png

Direktlink :http://img4.fotos-hochladen.net/uploads/ewyxsddededfredmu2gv4yfod.png

Ich brauch bei der Sache echt eure Hilfe. Sonst bin ich aufgeschmissen.

Keplerfan · Anmeldungsdatum: 19.05.2011 Beiträge: 252

Du könntest eine Art Fließband mit einem Elektromotor betreiben. Wenn der Belohnungsschaltkreis geschlossen wird, dann dreht sich das Fließband ein Stück weiter. Wenn du es schön machen willst, musst du es dann noch irgendwie zurechtbasteln, dass der Elektromotor rechtzeitig wieder anhält, nachdem eine Tüte heruntergefallen ist.

Joony · Gast

Keplerfan · Anmeldungsdatum: 19.05.2011 Beiträge: 252

Lichtschranke kann man natürlich machen. Die Schaltung wird dann wohl etwas komplizierter (man muss ja den Motor ausschalten, sobald die Lichtschranke etwas merkt, und dann den Motor nicht wieder einschalten, bevor der "Belohnungsschaltkreis" einmal getrennt wurde.)

Das einfachste, was mir einfällt, ist einfach eine Druckplatte, auf die die Tüten fallen: Unter der Platte befindet sich ein Schalter, der durch das Gewicht der Tüte auf "aus" geschaltet wird und den Motor ausschaltet. Erst wenn die Tüte entfernt wurde kann der Motor durch Schließen des Belohnungsschaltkreises wieder angeschmissen werden (z.B. weil die Druckplatte dann durch Federn wieder in den "Ausgangszustand" gedrückt wird.) Dann müsste halt immer jemand aufpassen, dass der Belohnungsschaltkreis nicht die ganze Zeit geschlossen bleibt, während jemand Tüte um Tüte aus dem Automaten klaut. Augenzwinkern

Dafür ist die Lösung aber mE um einiges einfacher.

Joony · Gast

Das klingt sehr gut. Du hast mir aufjedenfall sehr geholfen. Ich hab jetzt erst mal mit einem Schaltplan angefangen. Hast du vielleicht noch eine idee woraus man ein Förderband bauen könnte?

Zu der sache mit der Druckplatte. Mir stellt sich da noch die frage wie das klappen soll, weil so ein BonBon oder so eine kleine Haribotüte ist nicht besonders schwer Hilfe

Keplerfan · Anmeldungsdatum: 19.05.2011 Beiträge: 252

Zu dem Fließband: Gute Frage. Habe das selbst noch nicht probiert. Aufgeschnittene Fahrradschläuche, Zelt- oder eine andere Plane vielleicht? Habe gerade nicht im Blickfeld, wieviel sowas kostet.

Wenn die Süßigkeiten nicht besonders schwer sind, könnte man vielleicht eine Wippe benutzen: Je länger der Arm der Wippe ist, desto leichter lässt sie sich von der Süßigkeit bewegen, wenn man diese auf ihr äußerstes Ende legt (Drehmoment ist bei gleichem Gewicht größer). Auch die Wippe müsste man dann mit einer Feder wieder zurückholen, nachdem die Süßigkeit entnommen wurde. Der Schalter wäre dann so gebaut, dass er den Kontakt verliert, sobald die Wippe mit der Süßigkeit "abwärts" zur Entnahme wippt.

Quant · Anmeldungsdatum: 18.05.2011 Beiträge: 92

Hallo!

Wie wärs denn mit einem einfachen Schlitten der in etwa die Höhe einer Tüte hat und ein Loch in den eine Tüte passt und unter einer Magazinbox hin und her fährt? Wir hatten das auf Arbeit mal zum sortieren von kleinen Stahlzylindern sollte mit den Tüten auch funktionieren Big Laugh

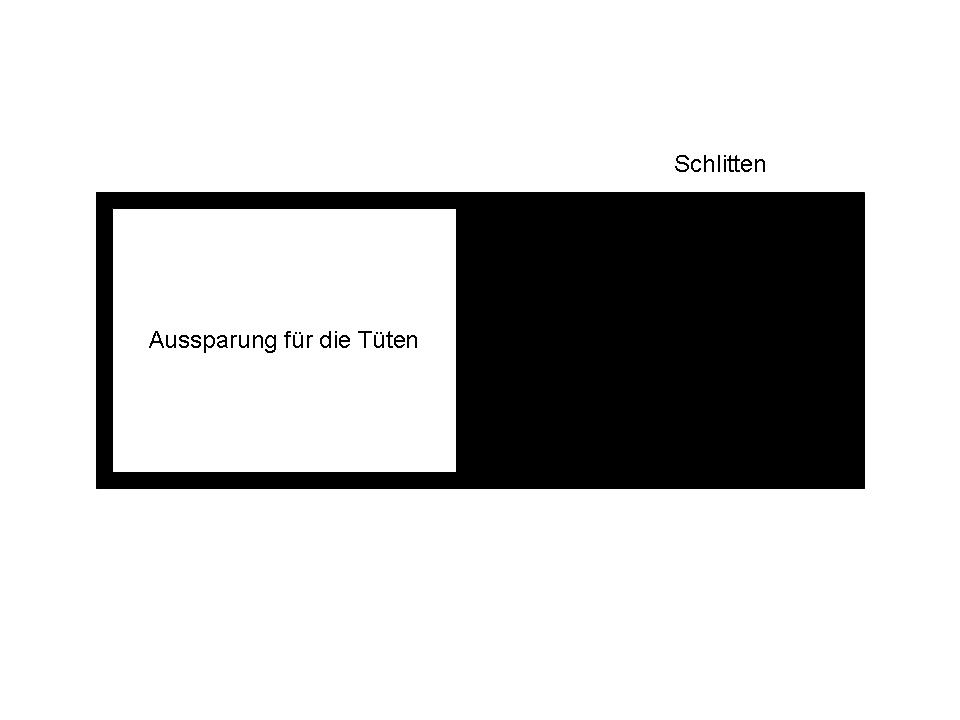

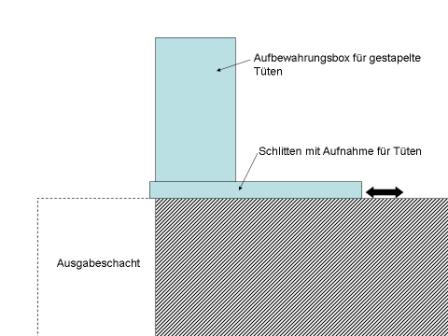

Ich hab das mal versucht so gut wie möglich in Bilder zu packen^^ (Das hin- und herfahren lässt sich auch wunderbar durch ein Rad und eine starre Stange + E-Motor realisieren denk ich mal.)

Gruß

Joony · Gast

Das sind beides sehr gute ideen. Nur beim Schlitten ist es sehr aufwändigt die tütchen darein zulegen und beim Fließband besteht die befahr das dich Tüten sich durch den eigendruck kein stück vom fleckbewegen. Daher jetzt die frage was man nehmen sollte..

Quant · Anmeldungsdatum: 18.05.2011 Beiträge: 92

Du meinst beim bestücken des Magazins?
Hm ...auf das Fließband musst du auch die Tüten ja auch erstmal irgendwie geordnet draufbringen.
Es wäre aufjeden fall eine ziemlich elegante Lösung aber auch ziemlich aufwenig und bestimmt auch nicht ganz billig Big Laugh

Joony · Gast

Genau das ist ja das ding. Beim Fließband würd ich das einfach in daruf schmeißen.

Joony · Gast

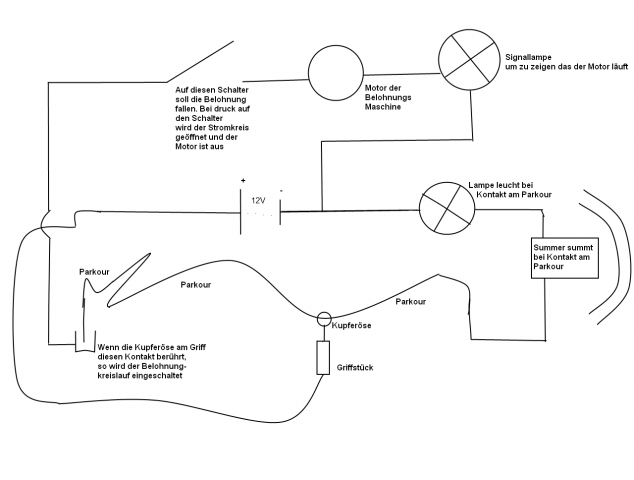

Schaltplan

P.S.: Ich suche ein Programm womit man solche Schaltpläne leicht und schnell erstellen kann. Dieser ist jetzt mit paint.net entstanden und sieht meiner Meinung nach nicht so aus als wenn er für eine Präsentation geeignet wäre. Daher bitte ich euch um Hilfe.

Keplerfan · Anmeldungsdatum: 19.05.2011 Beiträge: 252

Sehr schön! Ich bin mir allerdings nicht sicher, was passiert, wenn die Tüten zB gegen die Laufrichtung des Bandes einwirft. Würden sie sich dann nicht aufstellen und das Band blockieren?

Joony · Gast

Genau das ist ja meine Sorge und genau deswegen stell ich die ganzen Photos rein um zu sehen ob ihr eventuell eine Lösung seht. Oder um einfach zu sehen ob ihr vielleicht eine Idee habt.

Quant.. · Gast

Achso du willst die Tüten manuell auf das Band legen? Ich dachte das soll vollautomatisch funktionieren. Wenn du die Tüten da selbst einzeln reinlegen willst ist das Förderband definitiv die bessere Lösung!

Für Schaltpläne kann ich dir Visio von M$ empfehlen. Eventuell gibt es bei OpenOffice auch sowas ähnliches. Damit funktioniert es ganz gut und es sind auch schon diverse Schaltsymbole vorhanden.

Gruß
