lena18
Anmeldungsdatum: 11.10.2009 Beiträge: 464
|
lena18 Verfasst am: 09. Mai 2011 23:51 Titel: Winkelfunktionen - fehlende Angabe |
|
|
hallo

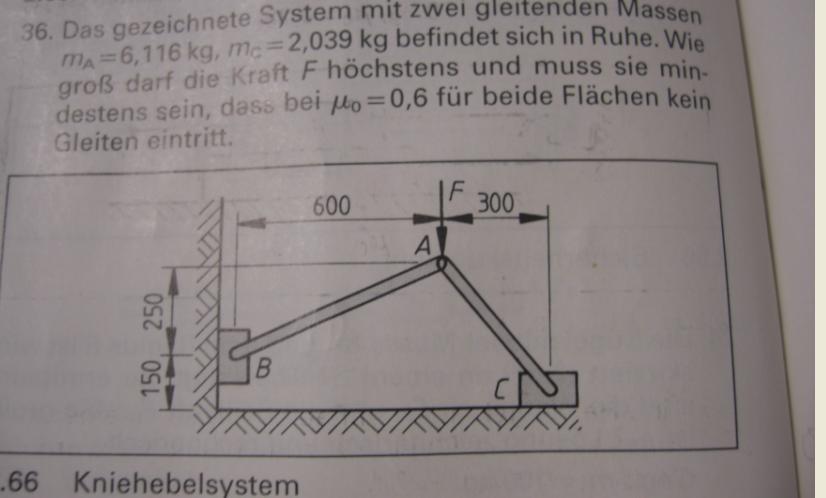

lieg ich im Recht, wenn ich sage, dass da der Abstand von 150mm mir nicht viel bringt und dies der Abstand zum Mittelpunkt der Masse C sein müsste??
Komme gerade nicht drauf wie ich den Winkel des Stabes AC berechnen soll..
Beschreibung: |
|
Download |
Dateiname: |
aufgabe mit skizze.JPG |
Dateigröße: |
36.1 KB |
Heruntergeladen: |
6297 mal |
|
|
|
VeryApe
Anmeldungsdatum: 10.02.2008 Beiträge: 3252
|
VeryApe Verfasst am: 10. Mai 2011 12:51 Titel: |
|
|
bei solchen Fragen merkt man wie unsicher du bist. Du mußt schön langsam ein gewisses Selbstvertrauen auf deine Logik und dein Wissen aufbauen.
Wenn du dauernd fragst bleibst du über.
Du hast ja jetzt schon einiges Kraft und Geometrieverständnis.
Es ist hier wohl eindeutig das die im Buch Mist gebaut haben.
Leute die Bücher schreiben sind auch keine fehlerlosen Genies, die haben zwar alle wahrscheinlich Studienabschlüsse, hat aber meiner Ansicht nach keine Aussage ob die wirklich Ahnung davon haben oder nicht.
Man kann vieles Auswendig lernen und nichts davon verstehen
|
|
|
Packo Gast
|
Packo Verfasst am: 10. Mai 2011 12:58 Titel: |
|
|
Die Zeichnung enthält nur einen kleinen Fehler:
offensichtlich sollen die 150 mm den vertikalen Abstand zwischen B und C angeben.
|
|
|
lena18
Anmeldungsdatum: 11.10.2009 Beiträge: 464
|
lena18 Verfasst am: 10. Mai 2011 13:23 Titel: |
|
|
VeryApe hat Folgendes geschrieben: | bei solchen Fragen merkt man wie unsicher du bist. Du mußt schön langsam ein gewisses Selbstvertrauen auf deine Logik und dein Wissen aufbauen.
Wenn du dauernd fragst bleibst du über.
Du hast ja jetzt schon einiges Kraft und Geometrieverständnis.
Es ist hier wohl eindeutig das die im Buch Mist gebaut haben.
Leute die Bücher schreiben sind auch keine fehlerlosen Genies, die haben zwar alle wahrscheinlich Studienabschlüsse, hat aber meiner Ansicht nach keine Aussage ob die wirklich Ahnung davon haben oder nicht.
Man kann vieles Auswendig lernen und nichts davon verstehen |
weißt du Veryape, ich lerne eigentlich fast jeden Tag Mechanik und rechne immer irgendwelche Beispiele.
wenn ich 10 Beispiele alleine rechne und es bei einer dann stockt, so kommt es im Forum ganz abhängig von einer engen Lernfrequenz (jeden Tag), vor als würde ich nur fragen, zu Hause aber nicht. Kommt also ganz auf das "Bezugssystem" an
aber danke trotzdem für deine Mühe
|
|
|
VeryApe
Anmeldungsdatum: 10.02.2008 Beiträge: 3252
|
VeryApe Verfasst am: 10. Mai 2011 20:38 Titel: |
|
|
Es ging hier darum, das du das Buch nicht als Gott betrachtest, wenn du
dich zurück erinnerst hattest du schon etliche Buchfehler.
Ich habe auch nichts gegen die Häufigkeit deiner Fragen.
Aber die meisten erübrigen sich mit Selbstsicherheit, weil du dir die Lösung sowieso schon selber gibst.
Wenn man zehnmal die gleichen Beispiele (Bandbremse) rechnet nur mit andere Werte und größen bringt das auch nichts.
Man muß den Grundkern kapieren Freimachen actio reactio alles andere erledigt sich von selbst, denn es ist überall dasselbe egal ob man eine Bandbremse berechnet oder einen Kniehebel oder sonst was.
|
|
|
lena18
Anmeldungsdatum: 11.10.2009 Beiträge: 464
|
|
|
VeryApe
Anmeldungsdatum: 10.02.2008 Beiträge: 3252
|
|
|
VeryApe
Anmeldungsdatum: 10.02.2008 Beiträge: 3252
|
VeryApe Verfasst am: 11. Mai 2011 10:40 Titel: |
|
|

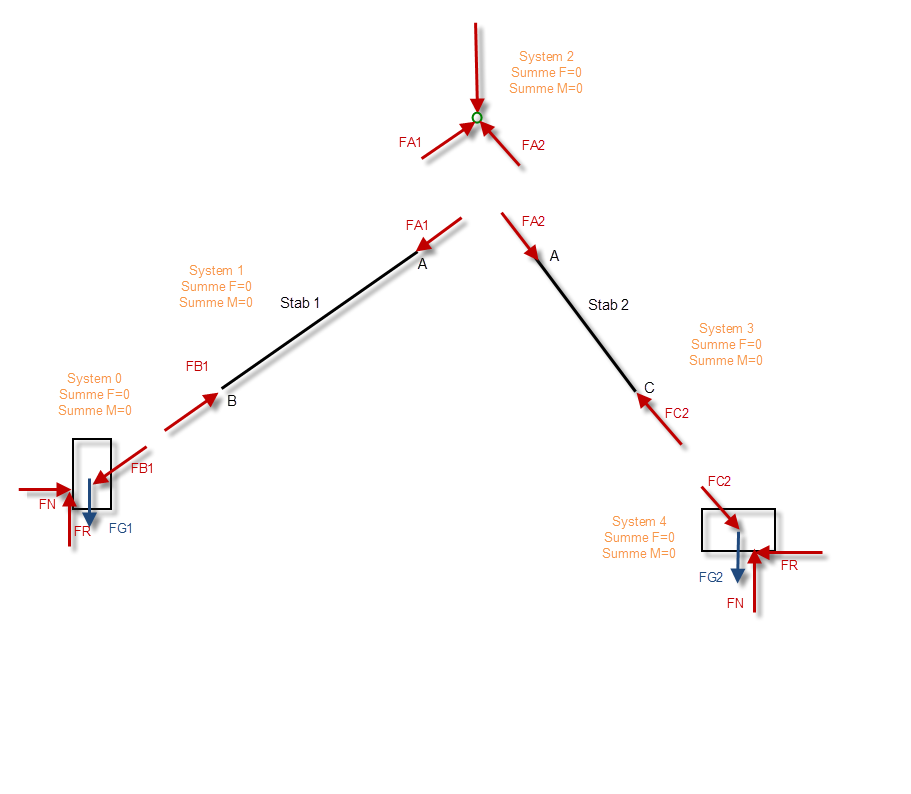

Du siehst hier verschiedene Systeme bzw einzelteile des Kniehebels, Jeder Teil bzw jedes System muß hier im Gleichgewicht sein, sonst würd es sich ja bewegen, was es ja nicht soll, du kannsd jeden Teil oder jedes System noch in 100000 weitere kleinere zerteilen, auch hier gilt wieder das Gleichgewicht, denn kein noch so kleiner Teil darf in Bewegung sein.
Nun kann ich natürlich System 1,2 und 3 zusammenfassend betrachten.
Alle diese System liefern in den Kraft und momenten gleichungen null, daher liefern sie auch in Kombination null.
System1=0, System2=0, System3=0
System1+System2+System3=0
wie du siehst löschen sich die actio reactio Kräfte auf, über bleiben die Größen der Systemgrenzen.

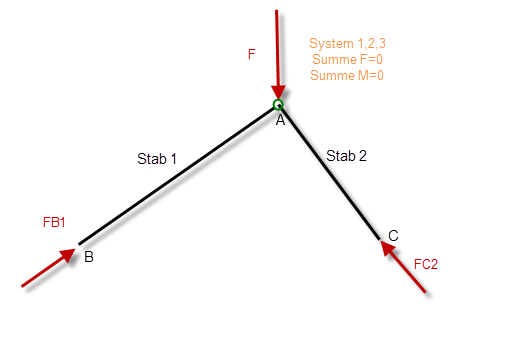

Wenn man das System in Kombination freimacht dann sieht es so aus.
|
|
|
VeryApe
Anmeldungsdatum: 10.02.2008 Beiträge: 3252
|
VeryApe Verfasst am: 11. Mai 2011 10:41 Titel: |
|
|
Man kann sich die actio reactio Kräfte im inneren sparen, weil sie sich auslöschen. Natürlich kann ich sie auch mit Betrachten dann muß ich sie aber komplett einzeichnen, weil sonst werden die Gleichungen fehlerhaft, wie bei dir.
natürlich kann ich das auf alle Systeme ausweiten.
Beschreibung: |
|
Dateigröße: |
19.82 KB |
Angeschaut: |
11276 mal |
|
|
|
|
VeryApe
Anmeldungsdatum: 10.02.2008 Beiträge: 3252
|
VeryApe Verfasst am: 11. Mai 2011 11:05 Titel: |
|
|

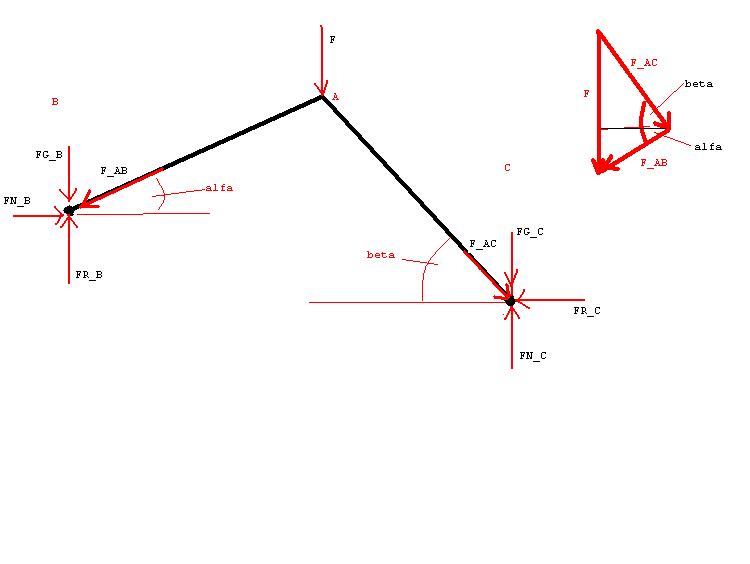

Zum Beispiel betrachtest du in deinen Gleichungen F FAB,FAC,
F steckt doch schon in FAB und FAC drinnen. Denn FAB und FAC heben F auf als reactio drücken sie auf das System und sind nichts als die Weiterleitung von F.
FAB und FAC drücken doch nur auf das System weil sie F wiederspiegeln.
Also entweder sagst du F wirkt in Form von F auf das System oder in Form von FAB und FAC.
Im Prinzip ist es nichts anderes als eine Durchleitung der Kräfte ein Impulsfluss.
Wenn du auf den Tisch drückst mit F dann wirkt der Boden auf die Tischfüsse mit Kräften dagegen, der Tisch ist im Gleichgewicht, im Endeffekt wird aber der Boden dann durch den Tisch mit diesen Kräften belastet, die nichts anderes sind als dein F das auf den Tisch drückt aufgesplittet auf alle Tischbeine.
Also entweder trennst du die Bauteile voneinander und machst sie komplett frei, oder du betrachtest sie in Kombination, aber dann gibts nur F die 2 Gewichtskräfte und zwei Normalkräfte und Reibkräfte, das sind die Systemgrenzen, alles andere sind dann innere actio reactio Kräfte, mit deinen Stil frei zu machen kommst du bloss durcheinander, denn korrekt wäre das dann so freigemacht.
|
|
|
Packo Gast
|
Packo Verfasst am: 11. Mai 2011 11:23 Titel: |
|
|
lena,
anstatt ellenlange Gleichungen aufzustellen, betrachte die Blöcke separat.
Zum Beispiel Block C:
Auf ihn wirken die Kräfte FAC (Richtung bekannt), FGC (Richtung und Größe bekannt).
Damit Selbsthemmung eintritt, muss die Resultierende dieser Kräfte steiler auf den Block C wirken als der Reibungswinkel tan(my).
So erhälst du schon FAC.
Mache für den Block B die gleiche Betrachtung.
Aus FAC und FAB kannst du dann leicht die Grenzbedingungen für F bestimmen.
Setze frühzeitig numerische Werte ein - das erleichtert die Rechnerei.
|
|
|
VeryApe
Anmeldungsdatum: 10.02.2008 Beiträge: 3252
|
VeryApe Verfasst am: 11. Mai 2011 11:25 Titel: |
|
|

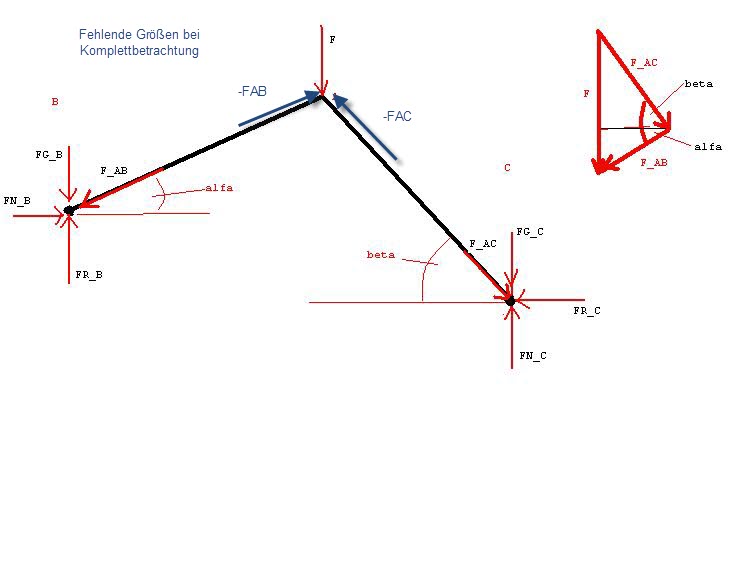

actio reactio im inneren löscht sich aus
Beschreibung: |
|
Download |
Dateiname: |
skizze_112.jpg |
Dateigröße: |
31 KB |
Heruntergeladen: |
5163 mal |
|
|
|
lena18
Anmeldungsdatum: 11.10.2009 Beiträge: 464
|
|
|
VeryApe
Anmeldungsdatum: 10.02.2008 Beiträge: 3252
|
VeryApe Verfasst am: 12. Mai 2011 10:13 Titel: |
|
|
Leider schon wieder pfusch
Es wird verlangt das die Kraft F vertikal steht.

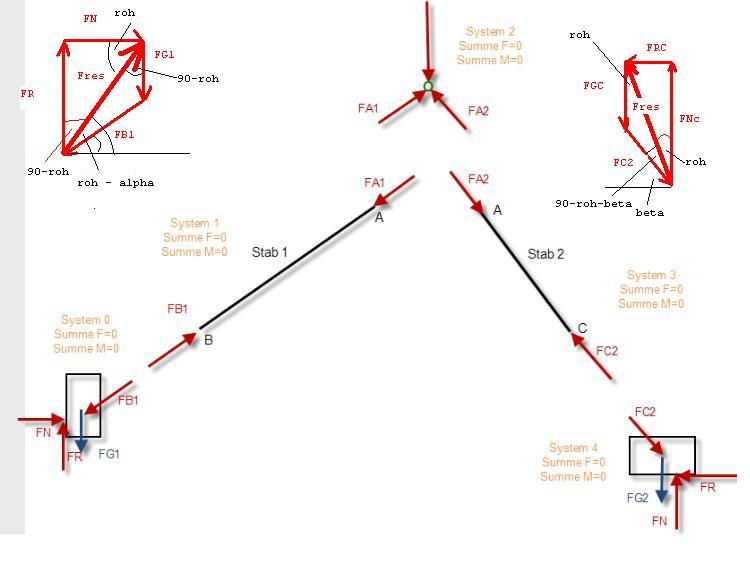

Du ermittelst Gleichungen aus System 0 und System 4 in denen du verlangst das die Haftreibung in beiden Systemen maximal ist.
dadurch erhälst du die zwei Stabkräfte, die genau in Stabrichtung wirken.
Dann gehst du her und sagst die y Komponenten müssen genau F bilden, ob dabei die x Komponenten sich aufheben ist dir egal.
Es wäre reiner Zufall das auf beiden Seiten die Haftreibung gleichzeitig maximal wird und dabei eine vertikale Kraft F rauskommt.
Ich glaube das machst du wegen den Balken den du damal berechnet hast auf schiefen ebenen.
wenn der auf einer Seite aus der Haftreibung fällt dann muß die andere seite klarerweise auch aus der Haftreibung fallen.
hier ist das nicht so. hier kann das eine Ende fix bleiben während das andere Ende sich schon längst bewegt, dann verdreht sich halt der Stab.
Es bringt nix Ansätze auswendig zu lernen man muß sie verstehen wieso warum,
|
|
|
Packo Gast
|
Packo Verfasst am: 12. Mai 2011 10:31 Titel: |
|
|
lena,
du machst das viel zu kompliziert. Weshalb denn noch weitere Indizess einführen?
Übrigens, um auf die angegebene Lösung zu kommen, muss man
mA = 2,039 kg und mC = 6,116 kg setzen!
Block B
FAB und FGB müssen eine Resultierende unter einem Winkel rho = tan(my) zur Horizontalen bilden.
also
my = (FAB*sin(alpha) + mB*g) / (FAB*cos(alpha))
ergibt FAB = 118,2 N als Grenzwert.
Block C
FAC und FGC müssen eine Resultierende unter einem Winkel rho zur Vertikalen bilden.
my = FAC*cos(beta) / ( FAC*sin(beta) + mC*g)
ergibt FAC = 300 N als Grenzwert.
Knoten A
F =FAB*sin(alpha) + FAC*sin(beta) .... (1)
FAB*cos(alpha) = FAC*cos(beta) .......(2)
Grenzwert für FAB einsetzen ergibt Fmin = 191 N
Grenzwert für FAC einsetzen ergibt Fmax = 315 N
|
|
|
VeryApe
Anmeldungsdatum: 10.02.2008 Beiträge: 3252
|
VeryApe Verfasst am: 12. Mai 2011 11:48 Titel: |
|
|
wie wären die Bereichslösungen für die Angaben laut Skizze
|
|
|
Packo Gast
|
Packo Verfasst am: 12. Mai 2011 12:50 Titel: |
|
|
Mit den Angaben laut Skizze kann es doch keine Lösung geben!
|
|
|
VeryApe
Anmeldungsdatum: 10.02.2008 Beiträge: 3252
|
VeryApe Verfasst am: 12. Mai 2011 13:41 Titel: |
|
|
hättest du lena antworten lassen
|
|
|
lena18
Anmeldungsdatum: 11.10.2009 Beiträge: 464
|
lena18 Verfasst am: 12. Mai 2011 14:01 Titel: |
|
|
danke Packo, jetzt komme ich langsam dahinter...
ich habe wohl immer noch Probleme damit, was ich mit der Fragestellung Fmin und Fmax anfangen soll.
Vor allem weiß ich meistens nicht, was geschehen muss, damit Fmin eintritt und Fmax eintritt..
Aber so ist es mir nun klar, eigentlich ist meine Rechnung oben richtig, nur das Einsetzen in die Endformel mit Grenzwerten und Summe in x-Richtung=0 nicht anzuwenden, war falsch..
wie meint ihr das mit der Lösung laut Werten in der Skizze. weil etwa mA angegeben ist??
|
|
|
VeryApe
Anmeldungsdatum: 10.02.2008 Beiträge: 3252
|
VeryApe Verfasst am: 12. Mai 2011 14:28 Titel: |
|
|
Laut werten in der Skizze fällt der Kniehebel auf jedenfall herunter, soviel zu deinen tollen Buch. Von wen ist das?
|
|
|
Packo Gast
|
Packo Verfasst am: 12. Mai 2011 14:40 Titel: |
|
|
lena,
der Block B muss mit einer gewissen Mindestkraft an die Wand gedrückt werden, sonst fällt er durch sein Eigengewicht herab.
Der Block C darf hingegen nicht über eine maximale Kraft hinaus durch die Stange AC gedrückt werden, sonst rutscht er nach rechts.
Mit mB = 6,116 kg und mC = 2,039 kg, lassen sich obige Bedingungen jedoch nicht erreichen, denn würde man den Block B entsprechend anpressen, so würde man damit gleichzeitig die maximale Kraft, die der Block C verträgt, übersteigen.
Also muss es heißen: mB = 2,039 kg und mC = 6,116 kg.
(Die Angabe von mA ist offensichtlich ein Druckfehler).
|
|
|
VeryApe
Anmeldungsdatum: 10.02.2008 Beiträge: 3252
|
VeryApe Verfasst am: 12. Mai 2011 15:04 Titel: |
|
|
ziemlich viele Druckfehler in einem Beispiel.
wenn du noch nicht durch logischen denken verstehst was Fmin und Fmax ist.
wieso hilfst du dir dann nicht mathematisch mit größer kleiner zeichen.
Deine Rechnung modifiziert
für System 0 gilt:
(1)
je größer FB umso besser. allerdings nur solange dieser ausdruck positiv
(\mu *\cos \alpha -sin \alpha) bleibt. wird er negativ dividierst du durch minus wobei sich das größer kleiner Zeichen umdreht.
|
|
|
lena18
Anmeldungsdatum: 11.10.2009 Beiträge: 464
|
lena18 Verfasst am: 12. Mai 2011 15:25 Titel: |
|
|
ok ich schaue es mir am Abend mal an, danke für eure Hilfe
das Buch ist ein Schulbuch
Technische mechanik 1
Statik, reibung, Festigkeitslehre
von Steger/Sieghart/Glauninger
|
|
|
lena18
Anmeldungsdatum: 11.10.2009 Beiträge: 464
|
lena18 Verfasst am: 12. Mai 2011 18:50 Titel: |
|
|
ok, danke vielmals für die Hilfe..
|
|
|
|
