Kirchhoffsche Regel

Tichris · Anmeldungsdatum: 09.06.2010 Beiträge: 1

Hallo ich brauche einmal Hilfe von euch Profis!

Für eine Hausübung sollen wir volgende Dinge ausrechnen:

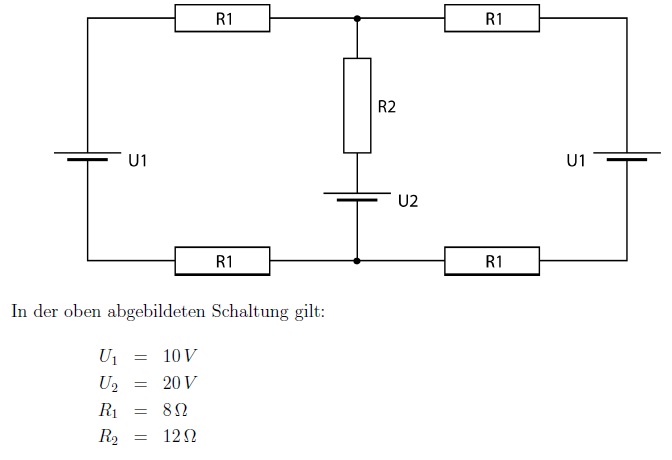

Aufgabe
a) Bestimmen Sie Richtung und Stärke des Stromes in den füunf Widerständen des Stromkreises?
b) Welche ohmsche Leistung wird in den fünf Widerstäanden umgesetzt?
c) Welche Leistung gibt die Quelle mit der Spannung U2 ab?
d) Stellen Sie eine vollständige Leistungsbilanz auf, in der alle Positionen kommentiert
sind!
e) Wie groß muss Widerstand R1 gewählt werden, damit in Widerstand R2 eine Leistung von 0.75 W umgesetzt wird, wenn alle anderen Größen unverändert bleiben?

Leider habe ich momentan keine Ahnung, wie das Ganze funktioniert.
Mit einer Spannungsquelle komme ich ja noch klar, aber mit 3 ???

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

Damit man weiß, auf welchem Niveau man Dir helfen kann, beantworte doch bitte die folgenden Fragen. Welche Gesetzmäßigkeiten und/oder Verfahren habt ihr im Unterricht/Vorlesung bislang kennengelernt:

- Ohmsches Gesetz?
- Maschensatz?
- Knotenpunktsatz?
- Spannungsteilerregel?
- Stromteilerregel?
- Überlagerungssatz?
- Maschenstromverfahren?
- Knotenspannungsverfahren?

Ein paar allgemeine Erkenntnisse kannst Du aber auch schon so gewinnen: wegen der Symmetrie der Anordnung müssen die Ströme in den beiden Seitenzweigen betragsmäßig gleich groß und demzufolge der Strom im mittleren Zweig betragsmäßig doppelt so groß sein wie der in den Seitenzweigen (Knotenpunktsatz). Die Quellen geben Leistung ab, wenn Strom und Spannung entgegengestzt gerichtet sind, sie nehmen Leistung auf, wenn Strom und Spannung in dieselbe Richtung weisen.

Im vorliegenden Fall lässt sich bereits abschätzen, dass die Ströme in den Seitenzweigen von oben nach unten verlaufen und demzufolge der Strom im Mittelzweig von unten nach oben gerichtet ist. Die beiden Spannungsquellen U1 nehmen also genauso wie die Widerstände Leistung auf, die insgesamt von der Spannungsquelle U2 geliefert werden muss.
