Kirchhoffsche Regeln

HEYSU · Anmeldungsdatum: 27.05.2023 Beiträge: 5

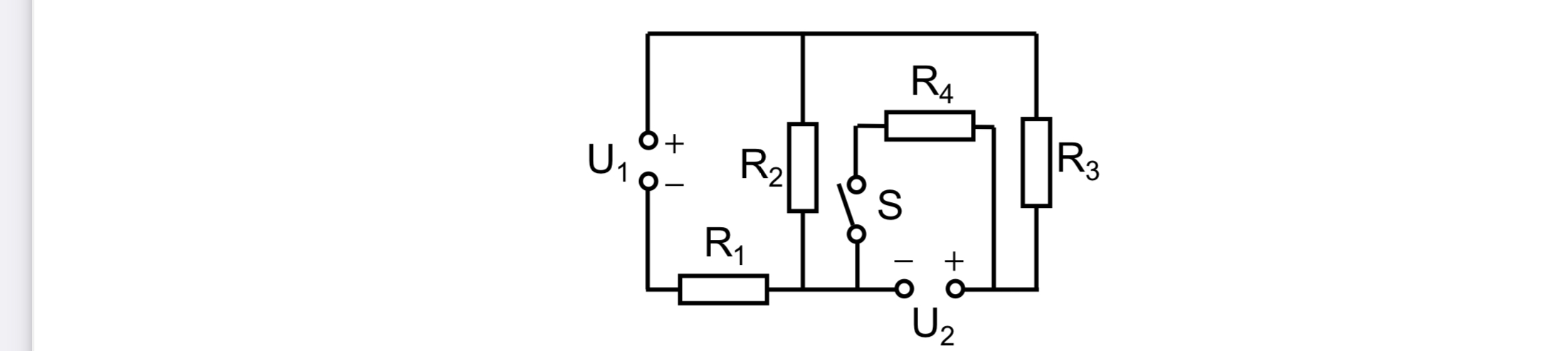

Sie betrachten den folgenden Schaltkreis (Bild unten) Die Spannungsquellen haben Werte U1 = 12V und U2 = 8V. Die Werte der Widerstände seien R1=20,R2 =5, R3 =1 und R4 =2.DerSchalter S ist offen.
Rechnen Sie mit Variablen und nicht mit Zahlen. Setzen Sie die Zahlenwerte nur für die Endresultateein.
a) Berechnen Sie die Ströme I1, I2 und I3, die durch die jeweiligen Widerstände fließen, und bestimmen Sie deren Richtungen.
b) Berechnen Sie die Spannungsabfälle über die drei Widerstände.

Mein Problem ist das ich gerade in der Abbildung Vier Ströme sehe nach dem ohmschen Gesetz wäre das bei mir I1=U1/R2 I2=U1/R2+R3. I3=U2/R3+R2 und I4= U2=/R3+R2+R1 oder verstehe ich gerade was falsch ?

ML · Anmeldungsdatum: 17.04.2013 Beiträge: 3403

Hallo,

HEYSU · Anmeldungsdatum: 27.05.2023 Beiträge: 5

Hey Michael,
Danke für deine Hilfe soweit so es gab ja noch die Aufgabe b) Kann man die wieder über das Ohmsche Gesetz berechnen? Also wäre das dann V1=R1*I1 V2=R2*I2 und V3 =R3*I3 ? Oder wie muss man dass verstehen, da I3=U2/R3+R2 ich ja auch als I3=U1/R3+R2 hätte definieren können Lehrer

ML · Anmeldungsdatum: 17.04.2013 Beiträge: 3403
