Übertragungsfunktion

Soul · Anmeldungsdatum: 04.03.2009 Beiträge: 20

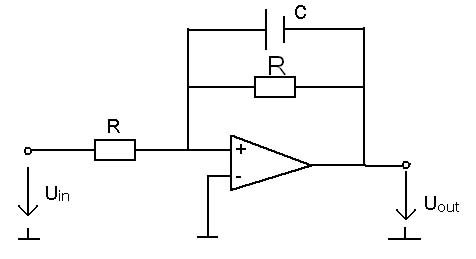

Bislang kannte ich die ÜBertragungsfunktion nur aus Linearen Netzwerken mit quasi Klammern an denen das eine U dem anderen gegenüber liegt. Deswegen wollt ich wissen, ob mir jemand sagen kann, ob ich die Funktion zu diesem Bild richtig aufstelle.

Würde das so im Prinzip fuktionieren, dass ich die Gleichungen noch lösen muss ist klar.

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

du bist sicher, dass die schaltung so stimmt?

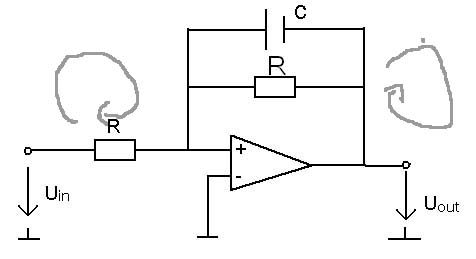

zeichne mal die maschen ein, über die du summierst.

Soul · Anmeldungsdatum: 04.03.2009 Beiträge: 20

Die Schaltung stimmt.

xkris · Anmeldungsdatum: 06.10.2005 Beiträge: 281 Wohnort: LÜbeck

Ich glaub auch, dass deine Schaltung so nicht stimmt.

Wenn du den Fehler korrigiert hast, müßtest du deine Gleichung für Uout noch einmal überdenken.

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

Schau nochmals genau!

EDIT: xkris war schneller...

Soul · Anmeldungsdatum: 04.03.2009 Beiträge: 20

Die SChaltung ist so aus einer alten Klausur übernommen, die muss also stimmen.

xkris · Anmeldungsdatum: 06.10.2005 Beiträge: 281 Wohnort: LÜbeck

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

was machen bei einem OP der + und - Eingang? Wie berechnet sich die Ausgangsspannung? Fällt dir zum Begriff Gegenkopplung etwas ein, das dir auf die Sprünge hilft?
