 DigiDonk Verfasst am: 23. Dez 2008 01:21 Titel: Basisschaltung Verständnis |
 |
|
Hallo,
Ich brauch eine grundlegende Gedankenstütze zum Thema Basisschaltung. Ich werde aus den Schaltungen einfach nicht schlau. (http://www.elektronik-kompendium.de/sites/slt/0205081.htm)
Wir haben einmal eine Wechselspannung und eine Betriebsspannung.
Die Wechselspannung geht von dem Emitter zur Basis und dann wohin ?
Wie kommt die dann zur Ausgangsspannung ?
Die Betriebsspannung geht vom Kollektor zur Basis.
|
|
 |
schnudl
Moderator
Anmeldungsdatum: 15.11.2005
Beiträge: 6979
Wohnort: Wien
|
| schnudl Verfasst am: 23. Dez 2008 10:42 Titel: |
|
|
 http://www.elektronik-kompendium.de/sites/slt/schalt/02050811.gif
Hier siehst du UE als Eingangsspannung und Ua als Ausgangsspannung eingezeichnet.
Eine zu verstärkende Wechselspannung wird zwischen E und B angelegt, die verstärkte Spannung wird zwischen C und B abgegriffen. Die Kapazität CB legt die Basis für Wechselspannung an die Referenz-Masse.
_________________
Wenn du eine weise Antwort verlangst, musst du vernünftig fragen (Goethe) |
|
|
DigiDonk
Anmeldungsdatum: 02.04.2008
Beiträge: 26
|
| DigiDonk Verfasst am: 23. Dez 2008 19:48 Titel: |
|
|
Also wandert die Wechselspannung vom Emitter zur Basis und dann von der Basis zum Kollektor und dann zum Ausgang?
Was bedeutet denn eigentlich immer dieses Masse ?
|
|
|
schnudl
Moderator
Anmeldungsdatum: 15.11.2005
Beiträge: 6979
Wohnort: Wien
|
| schnudl Verfasst am: 23. Dez 2008 20:38 Titel: |
|
|
Kannst du mal sagen um welche Schulstufe es sich bei dir handelt?
Deine Frage
| Zitat: |
Also wandert die Wechselspannung vom Emitter zur Basis und dann von der Basis zum Kollektor und dann zum Ausgang? |
ist ziemlich "laienhaft" gestellt, da eine Spannung nur zwischen zwei Punkten anliegen kann, aber nicht von Punkt zu Punkt wandert. Schau dir mal an, was eine elektrische Spannung bedeutet.
Wozu brauchst du die Information denn? Sollst du eine Ausarbeitung über Transistorschaltungen machen, oder ...? Ich frage nur deshalb, da du mit solchen Schaltungen leicht überfordert sein kannst, wenn du die elektrischen Grundgesetze nicht beherrschst.
Du legst bei Verstärkerschaltungen immer eine Eingangsspannungsquelle (zB ein Mikrofon) an den Eingangsklemmen an und greifst die verstärkte Spannung an den sog. Ausgangsklemmen ab. Du hast also insgesamt zwei Eingangs- und zwei Ausgangsklemmen. In den meisten Fällen verwendet man noch eine gemeinsame Verbindungsleitung, welche salopp als "Masse" bezeichnet wird und jeweils zwei Pole von Eingang und Ausgang miteinander verbindet (siehe strichlierte Verbindung). Sowohl Ein- als auch Ausgangsspannung werden dann gegen diesen gemeinsamen Punkt gemessen. Zur besonderen Hervorhebung wird in der Schaltung noch ein Massezeichen hinterlegt.
Im Fall der Basisschaltung ist diese "Masse" an die Basis geführt, bei der Emitterschaltung an den Emitter und bei der Kollektorschaltung an den Kollektor. Wichtig ist noch, dass die Basis nur für Wechselspannungen mit Masse verbunden ist, und natürlich nicht für Gleichspannungen. Das geschieht über einen Kondensator - kannst du diesen in der Schaltung identifizieren?
| Beschreibung: |
|
Download |
| Dateiname: |
verstärker.png |
| Dateigröße: |
825 Bytes |
| Heruntergeladen: |
1758 mal |
_________________
Wenn du eine weise Antwort verlangst, musst du vernünftig fragen (Goethe) |
|
|
DigiDonk
Anmeldungsdatum: 02.04.2008
Beiträge: 26
|
| DigiDonk Verfasst am: 24. Dez 2008 13:12 Titel: |
|
|
Hallo Schnudl,
| Zitat: | | Kannst du mal sagen um welche Schulstufe es sich bei dir handelt? |
Ich hatte Physik nach der 9.ten abgewählt und habe es jetzt an der Fachhochschule. Mir fehlt das Verständis für solche Sachen. Überall stehen andere Sachen und Formeln über das gleiche Thema. Mich verwirrt das einfach. Nirgendwo wird mal klar gesagt wie das eigentlich richtig funktioniert. Ich habe die Funktionsweise eines Bipolartransistors bisher so verstanden, dass nur Strom von der Basis zum Emitter oder vom Kollektor zum Emitter fliessen kann. Ich dachte wenn in der Basis ein kleiner Strom fliesst wird der Strom vom Kollektor zum Emitter verstärkt.
| Zitat: | | Im Fall der Basisschaltung ist diese "Masse" an die Basis geführt, bei der Emitterschaltung an den Emitter und bei der Kollektorschaltung an den Kollektor. |
...und was macht die Betriebsspannung Ub bei der Basisschaltung bzw. wo fliesst deren Strom lang ?
| Zitat: | | Wozu brauchst du die Information denn? |
Ich soll zu einer Basisschaltung die Arbeitspunkte berechnen.
weihnachtliche Grüße
DigiDonk
|
|
|
schnudl
Moderator
Anmeldungsdatum: 15.11.2005
Beiträge: 6979
Wohnort: Wien
|
| schnudl Verfasst am: 24. Dez 2008 15:15 Titel: |
|
|
Wenn du genau schaust, so wirst du sehen, dass die Basisschaltung sehr ähnlich zur Emitterschaltung aufgebaut ist. Der Arbeitspunkt wird durch die Widerstände festgelegt. So wählt man diesen normalerweise so, dass die Hälfte der Versorgungsspannung zwischen E und C abfällt, z.B 5V. Dazu ist ein bestimmer Basisstrom erforderlich, etc., etc...
Um den Arbeitspunkt zu berechnen: Am besten du beginnst hier mit einer konkreten Aufgabe. Was hast du gegeben und was ist gesucht?
Kleine angelegte Spannungen (zB am Eingang der Basisschaltung) führen nun zu kleinen Verschiebungen der Verhältnisse um den Arbeitspunkt. So kann zB die Spannung zwischen E und C um +/-0.5V schwanken, sodass man Spannungen von 4.5 - 5.5 V zwischen E und C hat. Um diese Wechselspannungen einzukoppeln bedient man sich meistens Kondensatoren. Diese sind für höhere Frequenzen als Drahtverbindung zu betrachten, für Gleichstrom aber hochohmig. Dadurch wird der Arbeitspunkt durch das Anschliessen eines Mikrofons nicht verändert.
Kennst du schon das Kleinsignal-Ersatzschaltbild eines Transistors, welches dir ermöglicht, die Wechselspannungsverstärkung der Schaltung zu bestimmen?
_________________
Wenn du eine weise Antwort verlangst, musst du vernünftig fragen (Goethe) |
|
|
DigiDonk
Anmeldungsdatum: 02.04.2008
Beiträge: 26
|
| DigiDonk Verfasst am: 31. Dez 2008 18:19 Titel: |
|
|
Hallo schnudl,

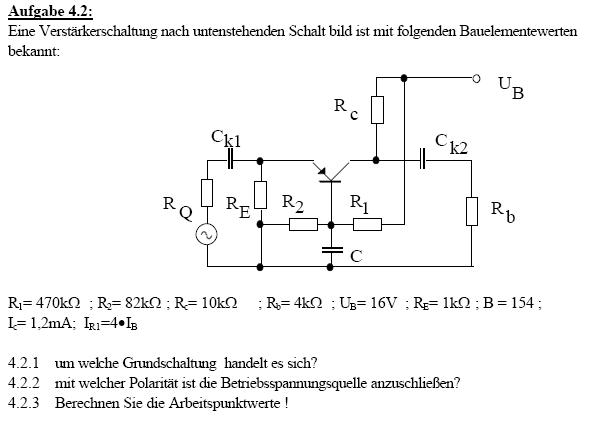

Die Aufgabe ist im Anhang...
Demnach müsste jetzt zwischen E und C eine Spannung von 8V anliegen?
| Beschreibung: |
|
| Dateigröße: |
31.32 KB |
| Angeschaut: |
3067 mal |
|
|
|
|
|
