d.karusell Verfasst am: 20. Jan 2008 21:46 Titel: Fachwerkaufgabe - Wie lösen? |
|
|
Abend,

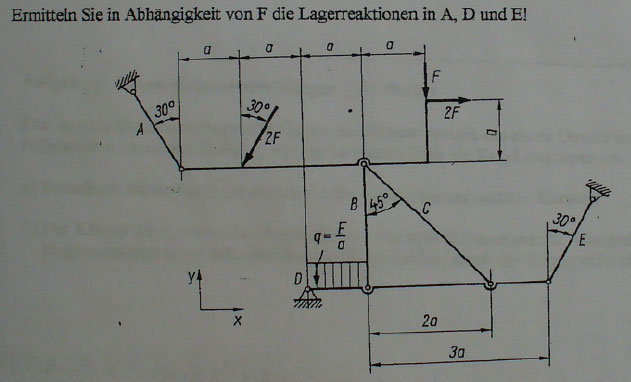

Ich möchte gerne die Aufgabe im Anhang lösen, leider scheitere ich daran.
Welche wertigkeit hat das Gelenk das B und C und den oberen Teil verbindet?
Ich habe mal angenommen es ist 2 Wertig.
Schaut mal bitte über meinen Lösungsansatz drüber ob das vom Prinzip her richtig ist.
Lösungsansatz:
1. Teilsysteme bilden (immer bei Gelenk trennen)
2. Teilsyteme berechnen
- A berechnen indem man Drehpunkt um das Gelenk ( 3a entferntes gelenk) macht.
- Gelenkkräfte berechnen ( da wo vorher drehpunkt drum gemacht wurde)
- D berechnen ( mit hilfe von Gelenkkräfte und Streckenlast)
- E berechnen ( mit hilfe von Gelenkräfte )
Ist das so vom Prinzip her richtig? Kann eigentlich fast nicht sein den so komme ich nie auf das richtige ergebniss ( laut Lösungsblatt kommt bei allen Werten was anderes raus als ich habe)
Könnte diese Aufgabe bitte jemand rechnen? Bzw. mir erklären wie ich diese Aufgabe erfolgreich lösen kann?
Wenn mein Prinzip des Rechenwegs richtig ist, werde ich nach Antwort meinen Rechenweg ausführlich posten.
schönen abend noch und vielen dank an euch im voraus
mfg karusell
Beschreibung: |
|
Dateigröße: |
32.21 KB |
Angeschaut: |
1699 mal |
|
|
|
|
dermarkus Administrator
Anmeldungsdatum: 12.01.2006 Beiträge: 14788
|
dermarkus Verfasst am: 20. Jan 2008 22:04 Titel: |
|
|
Ich glaube, das Gelenk, das B, C und den oberen Teil verbindet, kann sowohl Kräfte in Richtung von B als auch in Richtung von C (rate ich richtig, dass du z.B. das vielleicht vergessen haben könntest, zu berücksichtigen?) übertragen.
Deshalb würde ich vermuten, dass man vielleicht noch nicht direkt einen ausgerechneten Wert für die Kraft in A bekommt, wenn man die Gleichungen für den oberen Teil aufstellt.
Ich vermute hier daher, dass man noch allgemeiner hier rangehen muss:
* Gleichungen (Kräftegleichgewichte, Drehmomentengleichgewichte) für alle getrennten Teile aufstellen.
* Und dann das Riesen-Gleichungssystem, dass man damit bekommt, möglichst übersichtlich lösen.
Natürlich wäre es einfacher, wenn man irgendeinen Teil schon fertig ausrechnen kann und das das in die anderen Teile einsetzen. Falls das aber nicht gehen sollte, löst man eben das große Gleichungssystem, das sich aus allen aufgestellten Gleichungen ergibt.
|
|
|
d.karusell
Anmeldungsdatum: 14.11.2007 Beiträge: 32
|
d.karusell Verfasst am: 20. Jan 2008 22:09 Titel: |
|
|
dermarkus hat Folgendes geschrieben: | Ich glaube, das Gelenk, das B, C und den oberen Teil verbindet, kann sowohl Kräfte in Richtung von B als auch in Richtung von C (rate ich richtig, dass du z.B. das vielleicht vergessen haben könntest, zu berücksichtigen?) übertragen.
|
hm... ich weis nicht, ich habe das Gelenk als 2 wertig angenommen d.h es hat eine Komponente in x und eine in y.

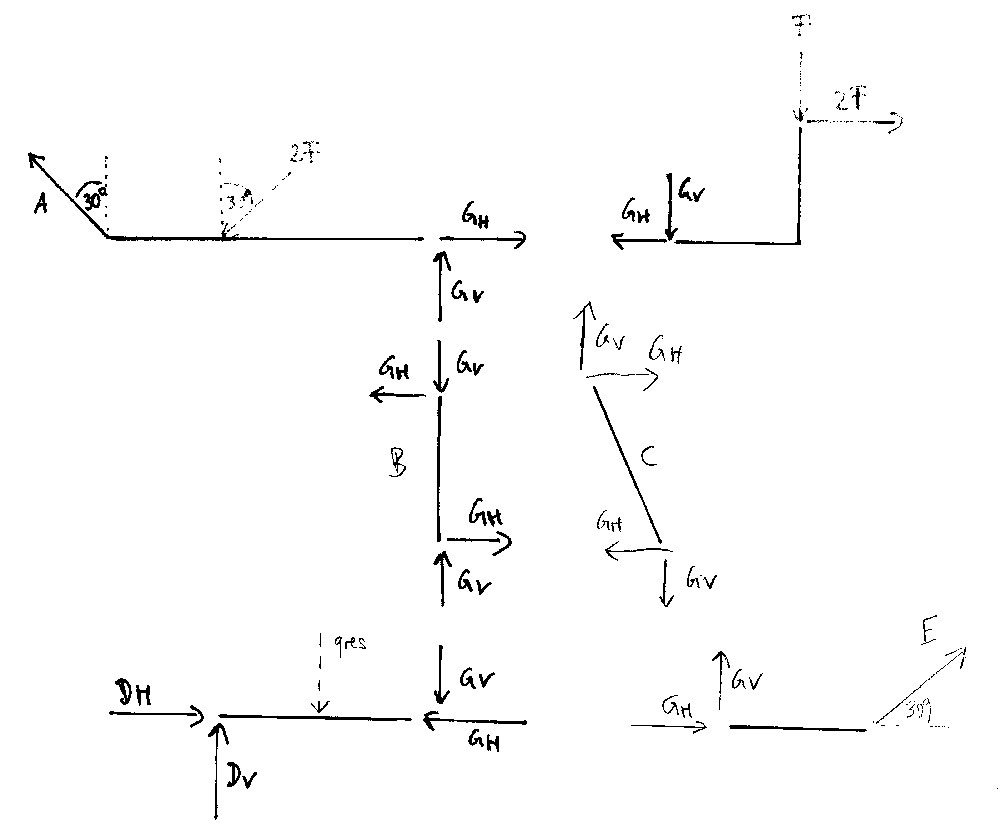

Warte ich mach es mal frei und poste es dann.
|
|
|
dermarkus Administrator
Anmeldungsdatum: 12.01.2006 Beiträge: 14788
|
dermarkus Verfasst am: 20. Jan 2008 22:23 Titel: |
|
|
d.karusell hat Folgendes geschrieben: |
hm... ich weis nicht, ich habe das Gelenk als 2 wertig angenommen d.h es hat eine Komponente in x und eine in y.
|
Ah, danke für die Erklärung von "zweiwertig", das macht es für mich klarer.
Dann klingt das soweit gut, und ich habe glaube ich bisher noch keinen möglichen Fehler von dir erraten
|
|
|
d.karusell
Anmeldungsdatum: 14.11.2007 Beiträge: 32
|
|
|
dermarkus Administrator
Anmeldungsdatum: 12.01.2006 Beiträge: 14788
|
dermarkus Verfasst am: 20. Jan 2008 23:09 Titel: |
|
|
d.karusell hat Folgendes geschrieben: |
hehe (war mir schon klar das du weist was 2 - wertig bedeutet )
|
Du wirst lachen, aber weil ich aus der Physik komme und nicht von der Technischen Mechanik her, hab ich das mit der Wertigkeit von Gelenken eher nur so nebenbei aufgeschnappt, da tut mir eine explizitere Erklärung oft wirklich gut
Wie man so ein Gelenk also üblicherweise genau zeichnen darf, weiß ich also leider noch nicht.
Das Freischneiden scheint mir Sinn zu machen, so wie du es gezeichnet hast. Kann es sein, dass die horizontalen Kräfte in B einfach Null sind?
|
|
|
|
