Aufgabe: Synchrongenerator

IceTi · Anmeldungsdatum: 21.02.2007 Beiträge: 97

Ich lerne grad für eine E-Technik Prüfung. Folgende Aufgabe habe ich schon gelöst und wollte ich mal auf Richtigkeit von euch prüfen lassen:

Gegeben ist ein Synchrongenerator mit folgenden Daten:

UN = 400V
SN = 630 KVA
xd = 80%

1.) Welchen Wert hat die Klemmenspannung im Leerlauf bei 2 facher Leerlauferregung (IE = 2 IE0)? (Statorspannung bei IE0 ist UN) Zeichnen Sie das Ersatzschaltbild und tragen Sie die errechneten Daten ein.

2.) Welchen Wert hat die Klemmenspannung bei gleicher Erregung und Belastung mit 75% des Nennstroms und cos

=1? Stellen Sie das Egebnis im einphasigen Zeigerdiagramm dar!

1.)

Kommt also 461,88 V raus!

Kommt also 0,203 Ohm raus !

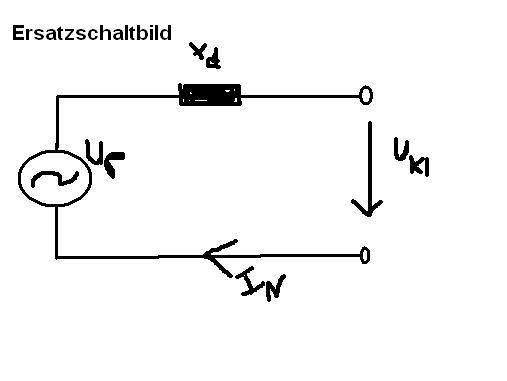

Ersatzschaltbild siehe Anhang... da müsste ich dann halt noch die Werte eintragen, wobie Up = Ukl ist, wegen des Leerlaufs halt!

2.)

Da kommt dann 681,99A raus.

Da kommt 138,44V raus!

Und uum Schluss:

Da kommt 440,64V raus!

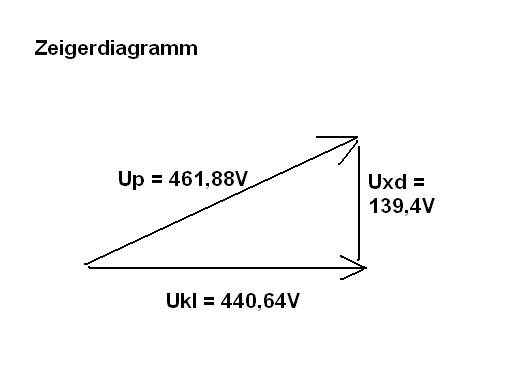

Das Zeigerbild siehe wieder Anhang, da bin ich mir allerdings überhaupt nicht sicher, ob das so okay ist!

Ist das alles so richtig?
Kann man das so machen ? DANKE

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

IceTi · Anmeldungsdatum: 21.02.2007 Beiträge: 97

Diese Formel mit der Wurzel 3 habe ich aus einer Formelsammlung... Soweit ist das alles richtig ?

Auch das ESB und das Zeigerdiagramm ?

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

zumindest konzeptionell sieht dies sehr gut aus. nachgerechnet hab ich nichts, denke aber es passt.

Ich bin nur leicht verwirrt wegen der Bezeichnungen:

Klemmenspannung = Strangspannung ?
Nennspannung = Dreiecksspannung ?

Ich hätte mit Klemmenspannung die Dreiecksspannung bezeichnet. Aber wenn es so gemeint ist dann stimmt es.

IceTi · Anmeldungsdatum: 21.02.2007 Beiträge: 97

Danke für deine Meinung... was sagen die anderen dazu ?

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

Nochmals zusammengefasst: Ich hab es so verstanden:

isi1 · Anmeldungsdatum: 03.09.2006 Beiträge: 2902 Wohnort: München

Ganz verstehe ich das nicht, hier haben wir doch Inselbetrieb:
Hat nicht ein Generator im Leerlauf bei doppelter Erregung auch die doppelte Spannung?
Brauchbare Erläuterungen findet man hier:
http://www.eek.ee.ethz.ch/student/fachpraktikum-itet/anleitungen/SM.pdf

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

ich dachte eigentlich, dies sei mit n berücksichtigt. was ist denn n sonst ? grübelnd

isi1 · Anmeldungsdatum: 03.09.2006 Beiträge: 2902 Wohnort: München

Ah, das leuchtet mir ein, Schnudl. :)
