diagramme einer diode

gabbo123 · Anmeldungsdatum: 06.01.2007 Beiträge: 303

hallo,
meine aufgabe lautet.

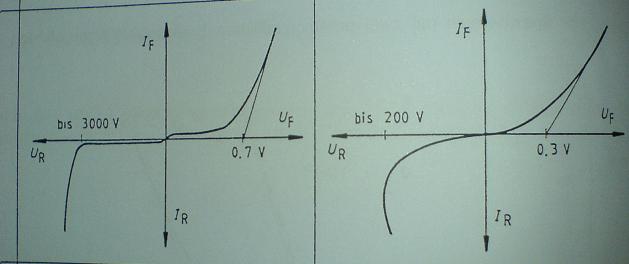

skizzieren und erklären sie die beiden diagramme einer diode.

a)

b)

so jetzt muss ich was dazu schreiben.

a) das diagramm

beschreibt einen PN-übergang in durchlassrichtung, die kennlinie zeigt die widerstandswerte bei steigender spannung und bei steigendem stromfluss.
bei kleiner spannung liegt auch ein geringer strom an, der erst ein langsames abbauen der sperrschicht verursacht (schwellspannung). erst bei einer größeren spannung (silizium 0,7V, germanium 0,3V) nimmt der strom zu und die sperrschicht baut sich sehr schnell ab. daher ist die abnahme des widerstands der diode antiproportional.

b) das diagramm

zeigt einen PN-übergang in sperrichtung. bei einer spannung in sperrichtung ist der stromfluss nicht völlig gesperrt, die kennlinie zeigt an bis zu welcher spannung, oder strom, man die diode belasten kann. der nicht zu verhindernde minimale srtomfluss in sperrichtun ist mit einem sehr flachen kurvenverlauf angezeigt, steigt die spannung aber an, kan es zu einer durchbruchspannung kommen, die z.b. wärme, zener und lavinendurchbruch zur volge hat, diese durchbruchspannung ist mit der plötzlichen ansteigenden kenlinie dargestellt und gibt die maximale belastungsspannung in sperrichtung an.

so, das sollte doch reichen, oder hab ich noch etwas vergessen, oder sogar völlig daneben getroffen?????

grübelnd

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

kann man gelten lassen.

Ihc würde nur nicht von einem "Widerstandsverlauf" sprechen, da man den Widerstand nicht direkt ablesen kann.

Wenn du eine rückläufige Kennlinie herzeigst, darfst du dich nicht wundern, wenn du evtl eine bösartige Frage von deinem Dozenten bekommst. Big Laugh

gabbo123 · Anmeldungsdatum: 06.01.2007 Beiträge: 303

wenn es geht lass ich das so!

danke!!!!

Thumbs up!
