loui0410



Anmeldungsdatum: 11.01.2018
Beiträge: 55

Beitrag loui0410 Verfasst am: 28. Mai 2019 10:54    Titel: Ersatzschaltbild Diode Antworten mit Zitat

Hallo,
ich habe ein Ersatzschaltbild einer Didode.
Ich verstehe den Zusammenhang aber leider nicht..
Hat jemand Lust es mir zu erklären?
Mfg



diode esb.png
 Beschreibung:
 Dateigröße:  206.73 KB
 Angeschaut:  2223 mal

diode esb.png


Steffen Bühler
Moderator


Anmeldungsdatum: 13.01.2012
Beiträge: 7226

Beitrag Steffen Bühler Verfasst am: 28. Mai 2019 11:26    Titel: Antworten mit Zitat

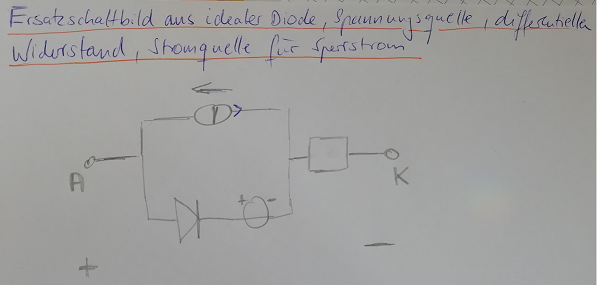

Eine ideale Diode ist ein Kurzschluss, wenn an der Anode Plus und an der Kathode Minus liegt. Und sie ist ein Isolator, wenn an der Anode Minus und an der Kathode Plus liegt.

In der Realität ist das natürlich nicht so. Zunächst wird die Diode nicht sofort leiten, wenn sie auf Durchgang gepolt ist, sondern erst, wenn die Schleusenspannung überschritten ist. Das wird durch die dazugeschaltete Spannungsquelle erreicht.

Danach wird sie auch keinen Kurzschluss darstellen, sondern einen kleinen Widerstand haben. Dies ist ebenfalls eingezeichnet.

Im Sperrbetrieb stellt die reale Diode auch keinen Isolator dar, sondern lässt ein wenig Strom fließen, was durch die Stromquelle erreicht wird.

Viele Grüße
Steffen
