Spannung bei mehreren Stromquellen

alttracker · Anmeldungsdatum: 22.09.2006 Beiträge: 22

hallo zusammen,

ich habe hier eine Aufgabe wo ich garnicht weiter komme,,,bitte um hilfe :

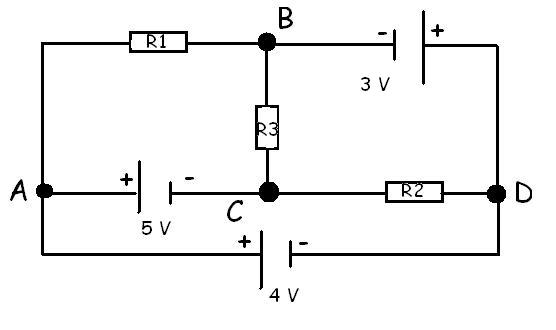

A) Geben Sie die Spannungen U(AC) , U (AD) und U(DB) mit den richtigen Vorzeichen an

B) Berechnen Sie die Spannungen U(DC), U(AB) und U(BC) mit Hilfe des zweiten Kirschhoffschen gesetzes

C) Wie fließt der Strom durch R3? von B nach C oder con C nach B?Begründen Sie Ihre Antwort.

meine Ansätze:

U(AC) = + 5V

U(AD) = + 4V

U(DB) = + 3V

aber könnte nicht richtig sein...

danke im voraus

dermarkus · Administrator Anmeldungsdatum: 12.01.2006 Beiträge: 14788

isi1 · Anmeldungsdatum: 03.09.2006 Beiträge: 2902 Wohnort: München

Sagen wir, alttracker, am Punkt C liegen 0V,

dann ist A = +5V, D= +1V, B= -2V

Der Strom fließt also von C nach B

Berechnung mit Kreisstromverfahren:

alttracker · Anmeldungsdatum: 22.09.2006 Beiträge: 22

danke erstmals,
das mit dem kreisstromverfahren kenn ich leider nicht...meinst du vielleicht das zweite kirchhoffsche Geset? grübelnd

Die Frage konnte ich somit bis zum Ende lösen. Doch nun kommt mir die Frage was wäre denn wenn die 5-V- und die 4-V- Batteire anders stehen würden? Kann man eigentlich immer angeben wann die Spannung an einer Batterie positiv und wann negativ ist?(Batterien können auch geladen werden, wenn der Strom vom + zum - fließt)
