Kurzschluss und Spannung

ET33 · Anmeldungsdatum: 02.08.2015 Beiträge: 247

Hallo leute ich habe gerade probleme bei dieser Aufgabe:

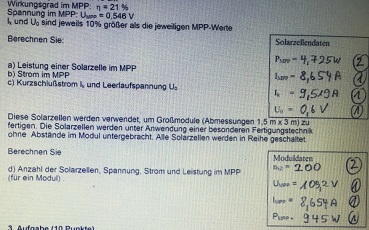

Wie bestimme ich denn bei der c) genau das Ik und U0 ?

Das Ergebnis das raus kommen soll ,steht ja dabei .

Aber wie berechne ich das Big Laugh

Ich hab Deine Riesenbilder wie schon beim letzten Mal aus dem externen Link geholt, gedreht, stark verkleinert und als Anhang eingefügt.
Tu das bitte beim nächsten Mal selber. Steffen

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7244

Ich lese da:

ET33 · Anmeldungsdatum: 02.08.2015 Beiträge: 247

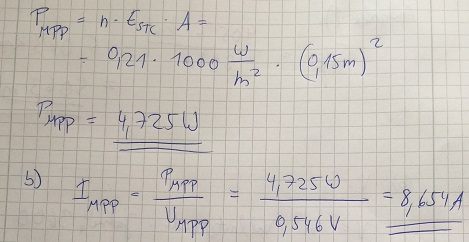

Ik = 8,654A*0,10 = 0,8654

U0 = 0.546V*0,10= 0,0546 V

irgendwie komme ich nicht auf die richtigen Ergebnisse .

Was mache ich denn genau falsch ?

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7244

Du hast nur erst die zehn Prozent berechnet. Um die soll der Wert nun größer sein.

ET33 · Anmeldungsdatum: 02.08.2015 Beiträge: 247

Ik = 8,654A+0,8654A= 9.5194A

U0 = 0.546A+0.0546A = 0.6V

Ah jetzt peile ich es Big Laugh

d)

Anzahl der Solarzellen:

nreihe = (1.5m*3m)/(0.15m)^2 = 200

Spannung :

Umpp =0.6V *200 = 120V

Das scheint falsch aus .

Wie haben die das berechnet?

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7244

Umpp ist nicht 0,6V.

ET33 · Anmeldungsdatum: 02.08.2015 Beiträge: 247

Ah

Umpp = 0.546V *200 = 109.2V

Um das Impp zu rechnen habe ich das so gemacht:

Impp = 8.654A*200 = 1730,8A

Warum ist das jetzt falsch ?

Ich verstehe die Logik nicht ?

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7244

Wenn Du Solarzellen in Reihe schaltest, addieren sich nur die Spannungen, nicht der Strom.

ET33 · Anmeldungsdatum: 02.08.2015 Beiträge: 247

Aber hier habe ich doch auh nicht die Spannungen addiert oder ?

Umpp = 0.546V *200 = 109.2V

Was muss ich mir denn genau für den Strom dann überlegen ?

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7244

ET33 · Anmeldungsdatum: 02.08.2015 Beiträge: 247

Ok damit ist der Srom gleich .

Die Leistung habe ich richtig gerechnet . Danke

Jetzt zur Aufgabe 3)

a) Impp = 300W/40V = 7.5A

Beim Wirkungsgrad habe ich jetzt meine Schwierigkeiten:

Formel die ich verwende :

n = Pmpp/(Estc*A)

eingesetzt:

n = 300W/(1000W/m^2 *45m*30m) = .....

Da kommt das falsche ergebnis raus.

Weiss du wie ich das genau ausrechnen soll?

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7244

Da Du zuerst nur bei 2c Hilfe haben wolltest, hab ich auch nur diesen Aufgabenteil ausgeschnitten, das Bild war eh zu groß.

Stell also diese Aufgabe noch mal rein, am besten ohne Foto, abgeschrieben ist sie ja schnell, das ist dann auch übersichtlicher.

ET33 · Anmeldungsdatum: 02.08.2015 Beiträge: 247

ich habe es probiert aber ich bekomme dasBild nicht verkleinert .

Welches programm nutzt du ?

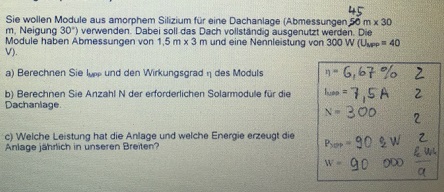

Hier trotzdem schon mal die Aufgabe:
Da Du Dich beharrlich weigerst, das verkleinerte Bild einzustellen, hab ich's jetzt ein letztes Mal für Dich erledigt. Steffen

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7244

Die 300 Watt beziehen sich auf ein einziges Modul, Du musst also dessen Fläche einsetzen.

Verkleinern kannst Du mit Bordmitteln: das gute alte Paint hat einen Button "Größe ändern". Da kannst Du dann z.B. 30 Prozent eingeben, halt so, dass es noch lesbar ist. Und entsprechend ausschneiden kannst Du mit dem "Auswählen"-Button daneben. Mach doch mal.

ET33 · Anmeldungsdatum: 02.08.2015 Beiträge: 247

Welche Fläche muss ich denn einsetzen ?

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7244

Welche Abmessungen hat denn ein Modul?

ET33 · Anmeldungsdatum: 02.08.2015 Beiträge: 247

(1.5m*3m)/

Durch was soll ich die Fläche jetzt teilen ?

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7244

ET33 · Anmeldungsdatum: 02.08.2015 Beiträge: 247

n = 300W/(1000W/m^2 *1.5*3) = 0.0667

Das stimmt aber trotzdem nicht?

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7244

Wieso? Das sind die korrekten 6,67 Prozent.

Ein Prozent ist nur ein anderes Wort für 0,01.

ET33 · Anmeldungsdatum: 02.08.2015 Beiträge: 247

b) n = (45*30)/(1.5*3) =300

Für die c) bräuchte ich paar tipps ?

Wie soll hier genau meine Denkweise sein ?

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7244

Nuja, Du hast 300 Module mit jeweils 300 Watt, somit sollte die Anlagenleistung berechenbar sein.

Wieviel Stunden das Jahr hat, kann man ausrechnen. Und Leistung mal Zeit ist Energie.

Dann geht wohl noch Breitengrad und Dachneigung ein, da kenne ich aber keine Formeln.

ET33 · Anmeldungsdatum: 02.08.2015 Beiträge: 247

8750h im Jahr ist mir klar .

Aber ich hab jetzt keine Ahnung wie ich das genau rechnen soll?

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7244

Du hast Dich um 10 Stunden verrechnet, das solltest Du noch korrigieren.

Hast Du schon raus, wieviel Kilowatt unsere Anlage schafft? Gut.

Dann weiter.

Wir wollen wissen, wieviel Kilowattstunden unsere Anlage im Jahr erbringt.

Wenn die Anlage ein Kilowatt machen würde und das eine Stunde lang, haben wir eine Kilowattstunde Energie von ihr bekommen.

Nun macht sie aber mehr Kilowatt und wir warten auch nicht nur eine Stunde, sondern ein Jahr. Wieviel Kilowattstunden bekommen wir dann?

ET33 · Anmeldungsdatum: 02.08.2015 Beiträge: 247

8740 h im Jahr

Hast Du schon raus, wieviel Kilowatt unsere Anlage schafft?

Wie rechnet mann das aus? Big Laugh

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7244

Die Stunden sind jetzt um 20 daneben.

Was hast Du an

ET33 · Anmeldungsdatum: 02.08.2015 Beiträge: 247

8740 h im Jahr

300Watt *300 = 90.000Watt

Wie geht es weiter ?

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7244

Die Stunden stimmen immer noch nicht.

Gut, also 90 Kilowatt. (Dass das "Kilo" für 1000 steht, weißt Du, oder?)

Und jetzt ein Jahr laufen lassen. Wieviel kWh ergibt das?

ET33 · Anmeldungsdatum: 02.08.2015 Beiträge: 247

90kW*8760h*

So?

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7244

Ja, genau so.

ET33 · Anmeldungsdatum: 02.08.2015 Beiträge: 247

Dann bekomme ich 7884*10^5 W

Das stimmt noch nicht ganz mit dem ERGEBNIS der Musterlösung?

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7244

Zunächst stimmt die Einheit nicht, Energie wird nicht in Watt gemessen.

Dann musst Du bedenken, dass wir hier eine Solaranlage haben. Und auch wenn es momentan so aussieht, die Sonne scheint nicht jeden Tag so schön. Und nachts eh nicht. Die 90 Kilowatt sind also nicht immer da, es sind sogar meistens weniger. Wieviel weniger, weiß ich nicht. Aber es gibt ja Google. Oder Deine Vorlesungsunterlagen.

ET33 · Anmeldungsdatum: 02.08.2015 Beiträge: 247

na gut weiter weiss ich auch nicht mehr Big Laugh

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7244

Wieso? Du scheinst doch irgendwas in der Richtung zu studieren. Und willst vielleicht später mit diesem Wissen eine Solaranlage errichten. Was willst Du denn sagen, wenn Dich der Kunde fragt, mit wieviel Energieertrag er im Jahr rechnen kann?

Genau auf sowas soll Dich das Studium vorbereiten. Ich kenn mich, wie gesagt, da nicht aus. Aber Du musst beigebracht kriegen, wieviel effektive Stunden die Sonne im Jahr bei uns scheint. Sonst soll der Teufel Eure Professoren holen.

Denn wer, wenn nicht Ihr Bachelors, Masters, oder wie immer Ihr dann auch heißen mögt, baut in zwanzig Jahren unsere Kraftwerke? Und Autos? Und Flughäfen? Ich verlass mich auf Euch.
