4 Kräfteverfahren - Aufgabe

yoda · Anmeldungsdatum: 12.04.2007 Beiträge: 22

Guten Tag zusammen,

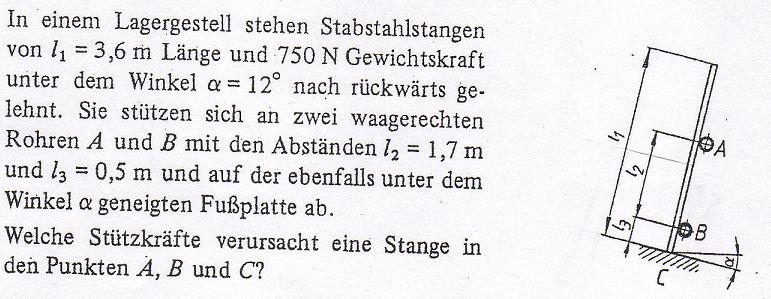

Kann mir jemand anhand dieser Aufgabe erläutern welche Arbeitsschritte ich machen muss um eine 4 Kräfteaufgabe zu lösen?

Mein bisheriger Lösungsansatz:
Drehmomentsgleichungen:

sind die jeweiligen senkrechten Abstände zum Drehpunkt

wie komme ich hier weiter?

ich bedanke mich im voraus
mfg

Horst H. · Anmeldungsdatum: 07.03.2007 Beiträge: 37

C = Gx

B * L2 = Gy * [(L1 / 2) - L3]

usw.

yoda · Anmeldungsdatum: 12.04.2007 Beiträge: 22

Horst H. · Anmeldungsdatum: 07.03.2007 Beiträge: 37

Man legt das Koordinatensystem so, daß möglichst wenig Kräfte zerlegt werden müssen:
in diesem Fall X-Achse in Stabrichtung.

Ich habe leider Kraft A und Kraft B verwechselt.

A * L2 = Gy * [(L1 / 2) - L3]

Das Vierkräfteverfahren ist eigentlich ein zeichnerisches Lösungsverfahren (Culmannsche Gerade und Schlußlinienverfahren).

yoda · Anmeldungsdatum: 12.04.2007 Beiträge: 22

Super

Danke das du dir nochma die Mühe gemacht hast es mir ausführlich zu beschreiben Thumbs up!

Jetzt hab ichs verstanden.
