LC Schwingkreis max. Strom - Seite 2
Gehe zu Seite Zurück  1, 2
Neue Frage »
Antworten »
    Foren-Übersicht -> Elektrik
Autor Nachricht
fr@nky
Gast





Beitrag fr@nky Verfasst am: 26. Okt 2024 12:20    Titel: Antworten mit Zitat

Ähm, uL ist aber wenn I maximal ist 0.
Myon



Anmeldungsdatum: 04.12.2013
Beiträge: 6200

Beitrag Myon Verfasst am: 26. Okt 2024 12:23    Titel: Antworten mit Zitat

hmpf hat Folgendes geschrieben:
Sie übersehen, dass die Spannung über der Spule bei maximalem Strom nur 0 ist, wenn es keinen Ohm’schen Widerstand in dem Schwingkreis gibt.
Ansonsten gilt stets bei UC = 0, UL = -Ur.
Die Summe der Spannungen in einem Stromkreis ist stets gleich 0.
Oder wollen Sie das anzweifeln?

Lesen Sie doch meinen Beitrag noch einmal ganz durch. Bei Vorhandensein eines Ohmschen Widerstands gilt bei maximalem Strom nicht mehr Uc=0.
Myon



Anmeldungsdatum: 04.12.2013
Beiträge: 6200

Beitrag Myon Verfasst am: 26. Okt 2024 12:23    Titel: Antworten mit Zitat

fr@nky hat Folgendes geschrieben:
Ähm, uL ist aber wenn I maximal ist 0.

Genau.
hmpf



Anmeldungsdatum: 07.10.2024
Beiträge: 188

Beitrag hmpf Verfasst am: 26. Okt 2024 12:27    Titel: Antworten mit Zitat

377 Ohm hat Folgendes geschrieben:
... Wenn man den Widerstand in den Drähten vernachlässigen kann, bleiben die Spannung des Kondensators und die elektromotorische Kraft der Spule immer in der Waage.
...

Wodurch wird der Kondensator beim Nulldurchgang seiner Spannung dann geladen?
hmpf



Anmeldungsdatum: 07.10.2024
Beiträge: 188

Beitrag hmpf Verfasst am: 26. Okt 2024 12:33    Titel: Antworten mit Zitat

Myon hat Folgendes geschrieben:
...
Lesen Sie doch meinen Beitrag noch einmal ganz durch. Bei Vorhandensein eines Ohmschen Widerstands gilt bei maximalem Strom nicht mehr Uc=0.

Die Fragestellung war doch, wie Strom bei UC = 0 in den Kondensator fließen kann.
Wollen Sie bezweifeln, dass bei UC = 0, UL = -Ur ist?
fr@nky
Gast





Beitrag fr@nky Verfasst am: 26. Okt 2024 12:36    Titel: Antworten mit Zitat

@Myon und 377 Ohm:

Vielen Dank für eure Erklärungen! Dies hilft mir sehr. Vielleicht stelle ich später nochmal Rückfragen.
ML



Anmeldungsdatum: 17.04.2013
Beiträge: 3559

Beitrag ML Verfasst am: 26. Okt 2024 12:52    Titel: Antworten mit Zitat

Hallo,

ich habe eine solche Schaltung mal simuliert, um Deine Frage graphisch zu beantworten:
Die Schaltung besteht aus einer idealen L1, einem Widerstand R1 und einem Kondensator. Der Kondensator ist zum Startzeitpunkt t=0 auf 10V aufgeladen. Alle Ströme sind gleich null. (Korrektur: Die Anfangsspannung am Kondensator ist -10V; -10V ist oben, 0V ist unten. Ich habe den Kondensator anders herumgedreht als gedacht.)


fr@nky hat Folgendes geschrieben:

Aber jetzt nochmal zum Thema. Angenommen, ich schalte in diesem idealen Schwingkreis hinter die Spule einen ohmschen Widerstand. Dann müsste zum Zeitpunkt, wo I maximal ist, auch eine Spannung über diesen abfallen, sodass die Gesamtspannung im System nicht mehr 0 ist (UL=Uc=0; Ur=I*R). Ist das so richtig?


Nein. Du machst hier einen ganz typischen Gedankenfehler, den ich während meines Studiums gefühlt hunderte Male gemacht habe. Du gibst eine Situation als Startbedingung vor, die es physikalisch nicht geben kann, und wunderst Dich dann über die sonderbaren Folgerungen, die sich daraus ergeben smile

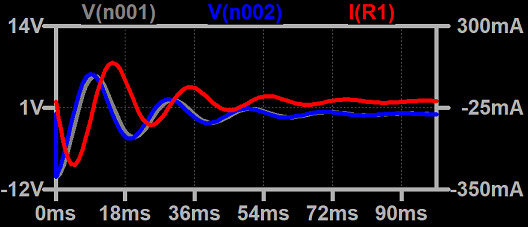

Die Bedingung UL=UC=0 kannst Du bei dieser Schaltung nicht erreichen. In der Simulation siehst Du das daran, dass die graue Linie (Spannung am Kondensator) ganz leicht gegen die blaue Linie (Spannung an der Spule) verschoben ist. Grund ist der Stromfluss durch R1. Dieser bewirkt dort eine Spannung, welche die leichten Abweichungen zwischen der Spannung an der Spule und der Spannung am Kondensator bewirkt.


Viele Grüße
Michael



 Beschreibung:
 Dateigröße:  4.82 KB
 Angeschaut:  9184 mal




 Beschreibung:
 Dateigröße:  38.73 KB
 Angeschaut:  9184 mal



fr@nky
Gast





Beitrag fr@nky Verfasst am: 26. Okt 2024 12:57    Titel: Antworten mit Zitat

Hallo Michael, wow vielen Dank für deine Mühe klasse! Das hilft ungemein! Danke!

Mit welchem Programm hast du die Schaltung simuliert?
ML



Anmeldungsdatum: 17.04.2013
Beiträge: 3559

Beitrag ML Verfasst am: 26. Okt 2024 13:18    Titel: Antworten mit Zitat

fr@nky hat Folgendes geschrieben:
Hallo Michael, wow vielen Dank für deine Mühe klasse! Das hilft ungemein! Danke!
Mit welchem Programm hast du die Schaltung simuliert?


LTSpice heißt es:
https://www.analog.com/en/resources/design-tools-and-calculators/ltspice-simulator.html
fr@nky
Gast





Beitrag fr@nky Verfasst am: 26. Okt 2024 13:24    Titel: Antworten mit Zitat

Alles klar, danke! Sehe ich es richtig, dass es Freeware ist?
ML



Anmeldungsdatum: 17.04.2013
Beiträge: 3559

Beitrag ML Verfasst am: 26. Okt 2024 13:35    Titel: Antworten mit Zitat

fr@nky hat Folgendes geschrieben:
Alles klar, danke! Sehe ich es richtig, dass es Freeware ist?

Es ist kostenlos, ja.

Analog Devices ist ein Hersteller von Bauelementen. Er hat vor ein paar Jahren die Firma Linear Technologies aufgekauft. Das LT ist ein Kürzel für die ehemalige Firma.

Spice ohne das LT ist ein bekannter (freier) Schaltungssimulator.

LTSpice ist eine Abwandlung des freien Spice, die darauf spezialisiert ist, die Bauelemente von Linear Technologies und Analog Devices zu simulieren.
