Spannungsdifferenz zwischen zwei Punkten

Neue Frage »
Antworten »
    Foren-Übersicht -> Elektrik
Autor Nachricht
naselang



Anmeldungsdatum: 04.05.2023
Beiträge: 1

Beitrag naselang Verfasst am: 04. Mai 2023 17:24    Titel: Spannungsdifferenz zwischen zwei Punkten Antworten mit Zitat

Meine Frage:

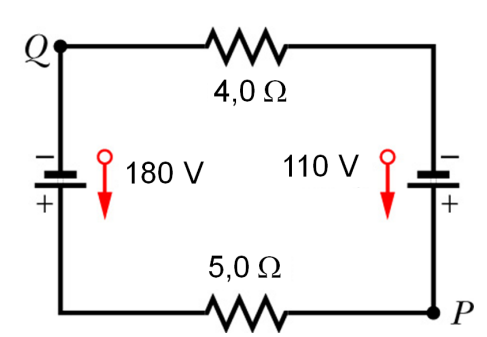

Hallo ich muss die spannungsdifferenz zwischen Punkt p und Q aus diesem Stromkeis berechnen. ich habe bereits den Strom der durch den Stromkreis fließt berechnet (sollten 7.8 A sein)
ich bin ein wenig verwirrt weil die minus pole sowie die plus pole miteinander verbunden sind währe nett wenn mir jemand helfen könnte.

Meine Ideen:
-

Willkommen im Physikerboard!
Ich habe das Bild aus dem externen Link als Anhang eingefügt. Bitte verwende keine solchen Links, die sind irgendwann ungültig.
Viele Grüße
Steffen



 Beschreibung:
 Dateigröße:  31.77 KB
 Angeschaut:  685 mal



Nobby1



Anmeldungsdatum: 19.08.2019
Beiträge: 1543

Beitrag Nobby1 Verfasst am: 04. Mai 2023 17:48    Titel: Antworten mit Zitat

Zeichne das Bild mal um gehe von der 180 V Spanungsquelle aus , an der hängt parallel die Reihenschaltung von dem 4 Ω Widerstand, die 110 V Spannungsquelle und der 5 Ω Widerstand. Der Strom beträgt 7,77 A, die Spannungsabfälle an den Widerständen sind dann 31,11 V am 4 Ω und 38,89 V am 5Ω Widerstand. Jetzt gilt 180 V = 31,11 V + 110V + 38,89 V.

Also zwischen den beiden Punkten Q und P wird eine Spannung von 141,11V gemessen.
Entweder 180 V- 38,89V oder 110V + 31,11V = 141,11V
