Stromkreis inkl. Wechselstromwiderstand kalkulieren

Neue Frage »
Antworten »
    Foren-Übersicht -> Elektrik
Autor Nachricht
Fitzgerald



Anmeldungsdatum: 25.10.2020
Beiträge: 48

Beitrag Fitzgerald Verfasst am: 10. Nov 2020 22:04    Titel: Stromkreis inkl. Wechselstromwiderstand kalkulieren Antworten mit Zitat

Hi,

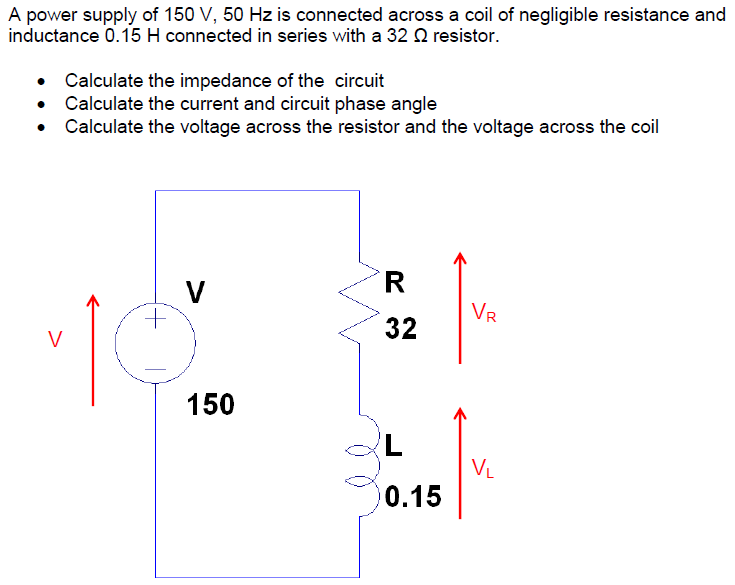

würdet ihr das Bsp im Anhang auch genau so kalkulieren?


xL … inductive reactance
XC … capacitor/capacitive reactance

xL=2*pi*f*L --> xL = 2*pi*50*0.15 = ≈ 47.12 Ω
xC= 1/(2pi*fC) --> no capacitors -> XC = 0

Impedance of circuit, z: z = √(R²+(xL-xc )²)

z = √(32²+(47.12-0)² ) = ≈ 56.96 Ω

I = V / Z = 150 V / 56.96 Ω = ≈ 2.63 A

Voltage resistor, VR = R * I = 2.63 * 32 = 84.27 V

Voltage coil, VL = I * xL = 2.63 * 47.12 = 124.09 V



 Beschreibung:

Download
 Dateiname:  Unbenannt12333333333333.PNG
 Dateigröße:  27.79 KB
 Heruntergeladen:  128 mal

Steffen Bühler
Moderator


Anmeldungsdatum: 13.01.2012
Beiträge: 7226

Beitrag Steffen Bühler Verfasst am: 11. Nov 2020 09:03    Titel: Antworten mit Zitat

Ja, es fehlt halt noch der Winkel. Den Schritt mit dem Kondensator kann man sich sparen. Und, wie gesagt, bitte U für Spannung, X für den Blindwiderstand, Z für die Impedanz.

Viele Grüße
Steffen
