Dimensionierung Passfeder u. Flächenpressung Stempel

Multiple_Choice · Anmeldungsdatum: 08.04.2019 Beiträge: 94

Hallo Leute,

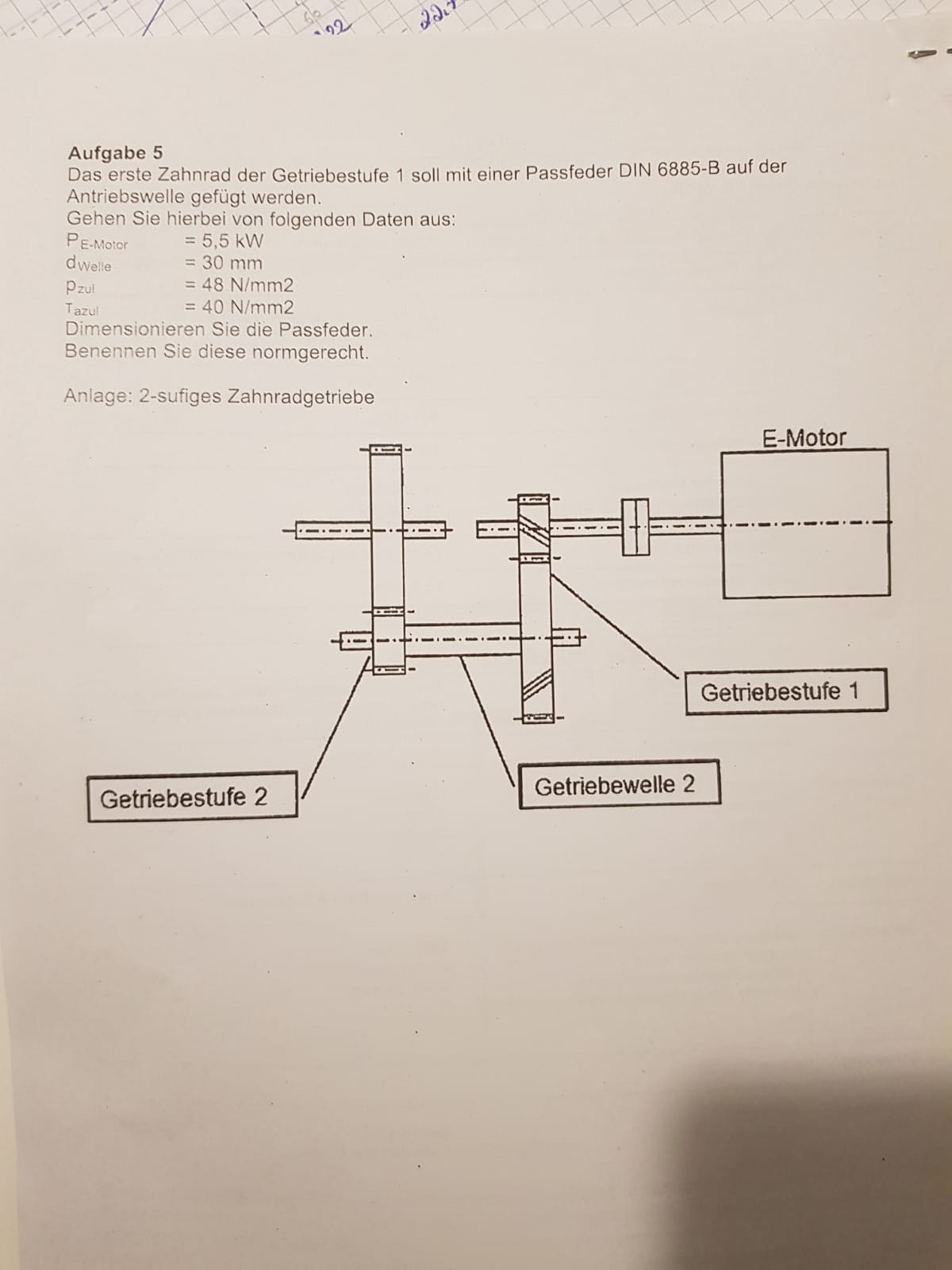

ich brauche dringend zu den Aufgaben, die ich als Anhang beigefügt habe Hilfe.
Weiss jemand etwas damit anzufangen oder kann mir sagen wie man bei der Passfeder Aufgabe vorgeht und wie man die maximale Flächenpressung aus der Anlage 2 bestimmt. Die Anlage 2 ist im Bild unter der Aufgabe gelistet.

Viele Grüße

Mathefix · Anmeldungsdatum: 05.08.2015 Beiträge: 6115 Wohnort: jwd

Aus der gegebenen Motorleistung kannst Du, wenn die Drehzahl bekannt ist, das Drehmoment an der Welle berechnen.
In der Aufgabe ist die Drehzahl des Motors nicht angegeben. Ist von der Standarddrehzahl von 1.450 U/min auszugehen?

Bei der Dimensionierung der Passfeder hilft Dir die der folgende Link weiter:

https://www.schweizer-fn.de/maschinenelemente/passfeder-bolzen/passfeder-bolzen.php

Multiple_Choice · Anmeldungsdatum: 08.04.2019 Beiträge: 94

Welche Formeln benötige ich denn aus der Seite ?
