Maxwell90 Verfasst am: 14. Aug 2019 17:08 Titel: Bandkanten Verlauf Wl,Wv zeichnen eines np-Übergangs

Hi,

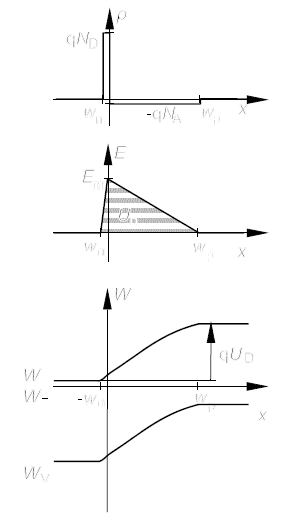

kann mir jemand bitte sagen wie man den dritten Verlauf zeichnet, d.h. den Verlauf der Bandkanten Wv bzw Wl. Es handelt sich um ein n^+ p-Übergang, wo man die Verläufe Raumladungsdichte p, der Feldstärke E und der Bandkanten Wv bzw Wl zeichnen soll.

Die ersten zwei kann ich zeichnen, jedoch verstehe ich nicht wie man auf den Verlauf der Bandkanten kommt. Hab hier einige Aufgaben bearbeitet und mir selbst etwas zusammengebatelt, weiß gar nicht inwiefern das stimmt xd

Meine Idee:

Wenn das E-Feld in der linken Halbebene steigt/sinkt, dann hebt/senkt q*Ud die Bandkante in der rechten Halbebene an/ab.^^

bandkante zeichnen.png

Beschreibung:

Dateigröße:

12.06 KB

Angeschaut:

3280 mal
