mikki96xx
Gast





Beitrag mikki96xx Verfasst am: 22. Jun 2019 13:25    Titel: Wechselstromkreis Antworten mit Zitat

Meine Frage:
Bei der folgenden Aufgabe weiß ich leider nicht weiter.
Also wie man die Widerstände addieren soll.

Meine Ideen:
Ich dachte da an :



Wenn ich das Ding plotte sieht es so aus als könnte es nicht richtig sein.
mikki96



Anmeldungsdatum: 04.05.2019
Beiträge: 32

Beitrag mikki96 Verfasst am: 22. Jun 2019 13:32    Titel: Antworten mit Zitat

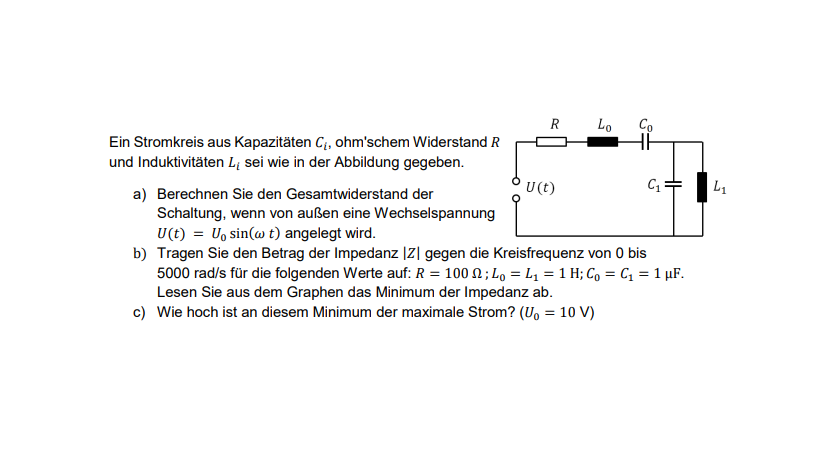

Hier noch das Bild


 Beschreibung:

Download
 Dateiname:  wechselstr.png
 Dateigröße:  41.72 KB
 Heruntergeladen:  141 mal

franz



Anmeldungsdatum: 04.04.2009
Beiträge: 11583

Beitrag franz Verfasst am: 22. Jun 2019 13:42    Titel: Antworten mit Zitat

Das "Zusammenspiel" dieser Bauelemente wird mit komplexen Hilfsgrößen in der Gauß-Ebene beschrieben, womit man die effektiven Meßwerte, Leistung und Phasenverschiebung bestimmen kann. Addition dieser Widerstände ähnlich Vektoren.
mikki96



Anmeldungsdatum: 04.05.2019
Beiträge: 32

Beitrag mikki96 Verfasst am: 22. Jun 2019 14:04    Titel: Antworten mit Zitat

Wäre der Ansatz



Richtig? wobei die parallelschaltung darstellt.
mikki96



Anmeldungsdatum: 04.05.2019
Beiträge: 32

Beitrag mikki96 Verfasst am: 22. Jun 2019 14:23    Titel: Antworten mit Zitat

Und ist es normal, dass die Impedanz also der Betrag davon für w->0 gegen unendlich schießt ?
franz



Anmeldungsdatum: 04.04.2009
Beiträge: 11583

Beitrag franz Verfasst am: 24. Jun 2019 09:31    Titel: Antworten mit Zitat

Nur kurz: komplexe Addition OK, Z-ind gegen unendl., Z-kapaz gegen null bei zunehmender Frequenz. Bitte etwas nachlesen, Wechselxstromkreis berechnung...
