Zugkraft am U-Profil

mücke · Anmeldungsdatum: 22.05.2006 Beiträge: 2

hi

ich habe hier ne aufgabe da komm ich nicht so richtig voran!

also folgende aufgabe:

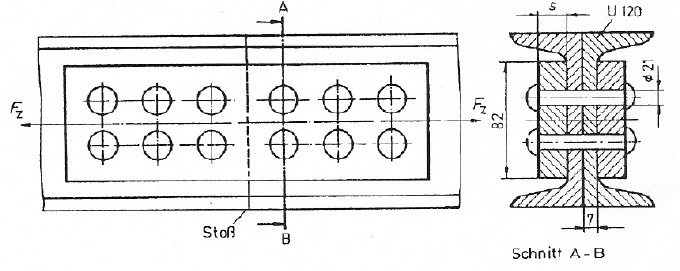

der untergurt eines fachwerkes, bestehend aus zwei u 120 je 17 cm² querschnittsfläche, soll am stoß beiderseits mit 82 mm breiten laschen aus st37 gelascht werden. die laschen sind mit insgesamt 12 nieten d = 20 mm (nietlochdurchmesser 21 mm) angenietet. u-profile = sigma zul. = 80 N/mm². für die laschen ist eine sicherheit ny s = 2,5 verlangt.

a) berechne die zugkraft Fz, die der untergurt (u-profil) aufnehmen kann.

b) welche dicke s müssen die laschen haben bei einhaltung der geforderten sicherheit gegen die streckgrenze des materials?

zu a habe ich die formel F=Axsigma zul. wobei ich aber hier beim querschnitt a nicht weiß ob ich die nieten abziehen muss?

für eure hilfe bin ich euch jetzt schon sehr dankbar!! Prost

mücke · Anmeldungsdatum: 22.05.2006 Beiträge: 2

Schrödingers Katze · Anmeldungsdatum: 10.07.2005 Beiträge: 695 Wohnort: Leipzig

Erstens:

Versuch bittebitte vernünftig deine Formeln darzustellen. Soll "F=Axsigma zul." Etwa "F=A * sigma_zul." oder besser

heißen?

Zweitens: Wenn ein Material wie ein Schweizer Käse durchlöchert ist, kann man wohl kaum die Löcher unbeachtet lassen; ich kenn mich zwar nicht aus, aber die Nieten solltest du abziehen. Übrigens: Ist klein-a dasselbe wie Groß-A? Kannst du keine Groß- und Kleinschreibung, nicht wenigstens bei deinen ohnehin unübersichtlichen Formeln?

Drittens: Das ganze klingt für mich jetzt schon sehr speziell. Ich weiß nicht ob Fachwerklaschen hier zum Standartwissen gehören, aber vielleicht wär es praktisch, wenn du uns die Aufgabe ein wenig "aufbereitest"; mir scheint es im Prinzip so, als hättest du o.g. Formel zur Verfügung, weißt aber überhaupt nicht was du damit sollst.
Was genau musst du wissen? Es kann ja nicht sein, dass du von der Aufgabe gar nichts kannst...
