Magnetische Flussdichte in Nut

Claudini95 · Anmeldungsdatum: 31.05.2015 Beiträge: 126

Meine Frage:
Hallo,

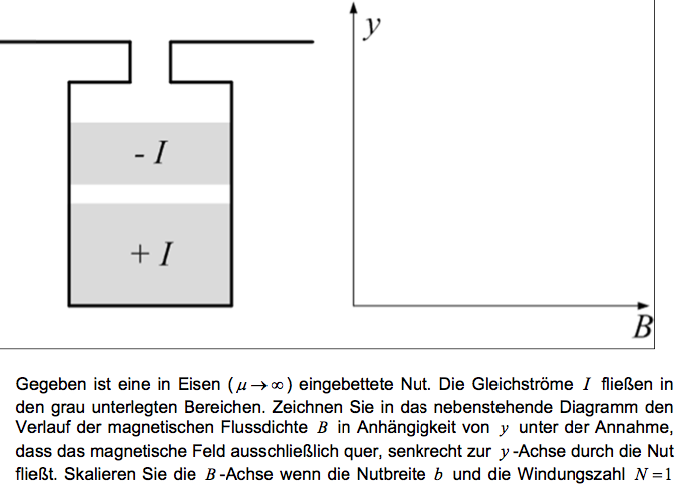

ich habe eine kleine Aufgabe.

Meine Ideen:
Also ich habe mir jetzt gedacht, dass dort wo unser Strom positiv ist unser (X) ist also dort der Strom "reingeht" und wo unser negativer Strom ist unser Strom wieder rausgeht sprich wir haben Punkt (*).

Vorweg finde ich immer verwirrend wenn immer von der "rechten Handregel gesprochen wird" obwohl es drei verschiedene Ausführungsformen bzw. Anwendungen gibt.

Einmal habe ich die Korkenzieherregel um die magnetische Flussrichtung einer Spule zu bestimmen, dann habe ich die rechte-Hand-Regel die das Prinzip der Lorentzkraft in einem Magnetfeld erklärt und ich habe die rechte Daumenregel, die mir die Richtung des Magnetfeldes zeigt, aufgrund des fließenden Stromes.

Zu all dem wird meistens rechte-Handregel gesagt, obwohl es was anderes meint. Somit ergibt sich mit der rechten-Daumenregel, wie auch im Text steht, dass die Richtung des Magnetfeldes nach rechts zeigt und somit quer zur y-Achse ist. Aber wie leite ich mir jetzt davon ab, wie die magnetische Flussdichte in der Nut verläuft?

Habe da gerade ein Brett vor dem Kopf unglücklich

und hoffe, dass mir jemand einen Tipp geben kann,

Grüße

Claudia

Claudini95 · Anmeldungsdatum: 31.05.2015 Beiträge: 126

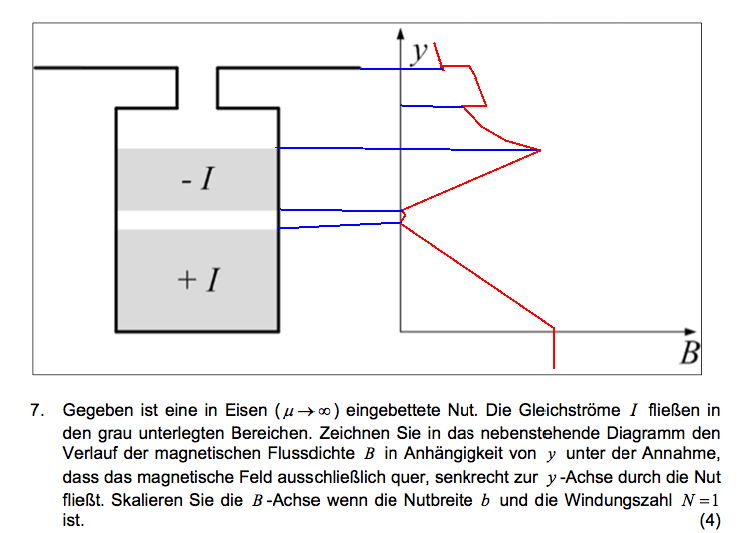

Ich habe es jetzt so gemacht, aber ich bin mir unsicher was die Skalierung angeht. Das weiß ich nicht wie ich es realisieren soll. Habt ihr da vllt einen Tipp zu?

Grüße

Claudia
