Ersatzwiderstand bilden

Neue Frage »
Antworten »
    Foren-Übersicht -> Elektrik
Autor Nachricht
circular



Anmeldungsdatum: 09.11.2015
Beiträge: 129

Beitrag circular Verfasst am: 02. Jul 2017 17:15    Titel: Ersatzwiderstand bilden Antworten mit Zitat

Hallo,

anbei eine Frage zur Zusammenfassung von Widerständen.
Hab ich das wie im Anhang richtig gemacht oder hab ich falsch nachgedacht?

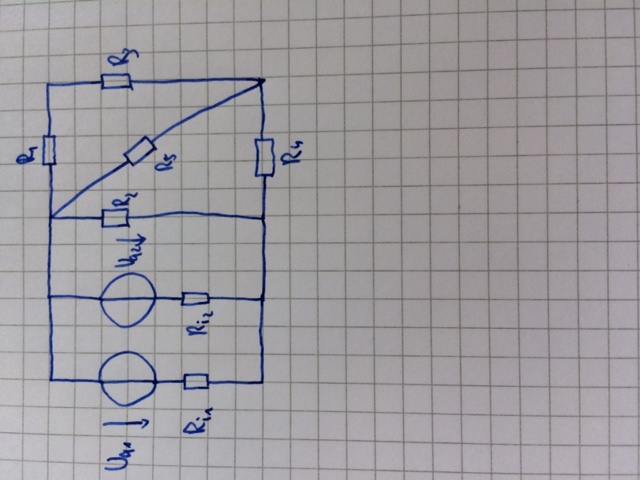

Im Anhang ist das Netzwerk,

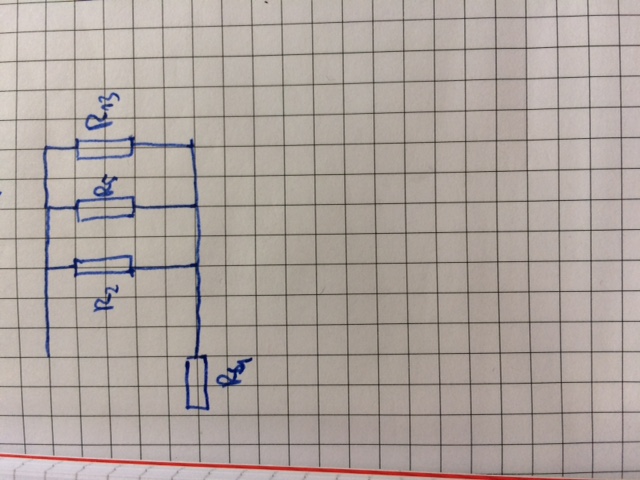

sowie das ESB.

es geht mir um die "Diagonale" Verschaltung im rechten Teil, die Innenwiderstände sind ja jeweils auch parallel zum rechten teil geschalten.

Grüße



 Beschreibung:
 Dateigröße:  96.58 KB
 Angeschaut:  1459 mal




 Beschreibung:
 Dateigröße:  90.08 KB
 Angeschaut:  1459 mal





Zuletzt bearbeitet von circular am 04. Jul 2017 10:21, insgesamt einmal bearbeitet
ML



Anmeldungsdatum: 17.04.2013
Beiträge: 3398

Beitrag ML Verfasst am: 03. Jul 2017 10:28    Titel: Re: Ersatzwiderstand bilden Antworten mit Zitat

Hallo,

circular hat Folgendes geschrieben:

anbei eine Frage zur Zusammenfassung von Widerständen.
Hab ich das wie im Anhang richtig gemacht oder hab ich falsch nachgedacht?

Du willst einen Ersatzwiderstand für die Lastwiderstände? Dann ist es noch nicht ganz richtig.

ist parallel zu und die Parallelschaltung ist wiederum in Reihe mit .

Weiter betrachtet ist dann parallel zu .

Somit gilt für den Lastwiderstand:




Viele Grüße
Michael


PS: Ansage Und jetzt schreibst Du zur Übung 100-mal das Wort "Widerstand" (mit einfachem i). Das ist ja schlimm, wenn man bei so ner Überschrift antwortet und sieht das Wort ständig falsch geschrieben. Big Laugh
circular



Anmeldungsdatum: 09.11.2015
Beiträge: 129

Beitrag circular Verfasst am: 04. Jul 2017 10:22    Titel: Antworten mit Zitat

Danke ! ja das hatte ich übersehen..
Keine Sorge, der Rechtschreibfehler entstand im eifer des Gefechts.


Grüße
