Elektronik Schaltnetzteil

Neue Frage »
Antworten »
    Foren-Übersicht -> Elektrik
Autor Nachricht
Etechnik



Anmeldungsdatum: 19.11.2016
Beiträge: 109

Beitrag Etechnik Verfasst am: 05. Dez 2016 14:56    Titel: Elektronik Schaltnetzteil Antworten mit Zitat

Hallo Leute ich habe gerade probleme bei dieser Aufgabe.

a) würde ich auf Tiefsetzsteller tippen?

b)230V*wurzel aus 2 ?



 Beschreibung:
 Dateigröße:  124.3 KB
 Angeschaut:  1200 mal



Zweifler
Gast





Beitrag Zweifler Verfasst am: 05. Dez 2016 15:56    Titel: Antworten mit Zitat

Hi,

a) nö, falsch geraten.
b) jep

Grüße
Etechnik



Anmeldungsdatum: 19.11.2016
Beiträge: 109

Beitrag Etechnik Verfasst am: 05. Dez 2016 16:44    Titel: Antworten mit Zitat

a) Dann kann es nur Hochsetzsteller sein? Big Laugh

Aber warum?
b) U =325.27V

c) KANN ich U2 so berechnen ?

U2 = U1 *lambda = 325.27V*0.25 = 81.37 V

grübelnd
Zweifler
Gast





Beitrag Zweifler Verfasst am: 05. Dez 2016 17:06    Titel: Antworten mit Zitat

Hi,
Etechnik hat Folgendes geschrieben:
a) Dann kann es nur Hochsetzsteller sein? Big Laugh

wieder falsch geraten Lehrer .
Etechnik



Anmeldungsdatum: 19.11.2016
Beiträge: 109

Beitrag Etechnik Verfasst am: 05. Dez 2016 17:18    Titel: Antworten mit Zitat

Ich glaube ich weiss es jetzt.

a) Es handelt sich um einen Flusswandeler .

c) U2= 230V* 100/500= 46 V Stimmt es jetzt?
Zweifler
Gast





Beitrag Zweifler Verfasst am: 05. Dez 2016 17:30    Titel: Antworten mit Zitat

Hi,
blindes Huhn hat bei a) ein Korn gefunden Tanzen , genauer: Eintaktflusswandler.

ansonsten weiter suchen.

Bis Morgen
Etechnik



Anmeldungsdatum: 19.11.2016
Beiträge: 109

Beitrag Etechnik Verfasst am: 05. Dez 2016 17:34    Titel: Antworten mit Zitat

c) Hoffe jetzt richtig

325V *0.25 *100/500 = 16.25V

Wie soll der Verlauf der Spannung U2 gezeichnet werden ?
Zweifler
Gast





Beitrag Zweifler Verfasst am: 06. Dez 2016 16:26    Titel: Antworten mit Zitat

Hi,
was macht die "0,25" in der Formel? Da hat die nichts zu suchen!

Grüße
Etechnik



Anmeldungsdatum: 19.11.2016
Beiträge: 109

Beitrag Etechnik Verfasst am: 06. Dez 2016 21:07    Titel: Antworten mit Zitat

Ach ist doch noch ne Antwort gekommen Big Laugh

Dann eben so :



325V *100/500 = 65V

zuc) Spielt das Taktverhältnis keine Rolle?

Weisst du wie ich den Verlauf der Spannung jetzt zeichnen kann?
Etechnik



Anmeldungsdatum: 19.11.2016
Beiträge: 109

Beitrag Etechnik Verfasst am: 07. Dez 2016 17:27    Titel: Antworten mit Zitat

Noch jemand da ? Big Laugh
Zweifler
Gast





Beitrag Zweifler Verfasst am: 07. Dez 2016 18:22    Titel: Antworten mit Zitat

Hi,
Etechnik hat Folgendes geschrieben:

325V *100/500 = 65V

Ok.

Etechnik hat Folgendes geschrieben:

zuc) Spielt das Taktverhältnis keine Rolle?

Nicht bei U2.

Ein Übertrager hat eine Primär- und eine Sekundärseite.
Wie sieht denn der Spannungsverlauf auf der Primärseite aus und wie überträgt der Übertrager das auf die Sekundärseite?

Grüße
Etechnik



Anmeldungsdatum: 19.11.2016
Beiträge: 109

Beitrag Etechnik Verfasst am: 07. Dez 2016 20:33    Titel: Antworten mit Zitat

Für das zeichnen brauche ich ja zuert einmal die Einschaltzeit.

tein/ T = 0.25

tein = 0.25/(25*10^3) =10us

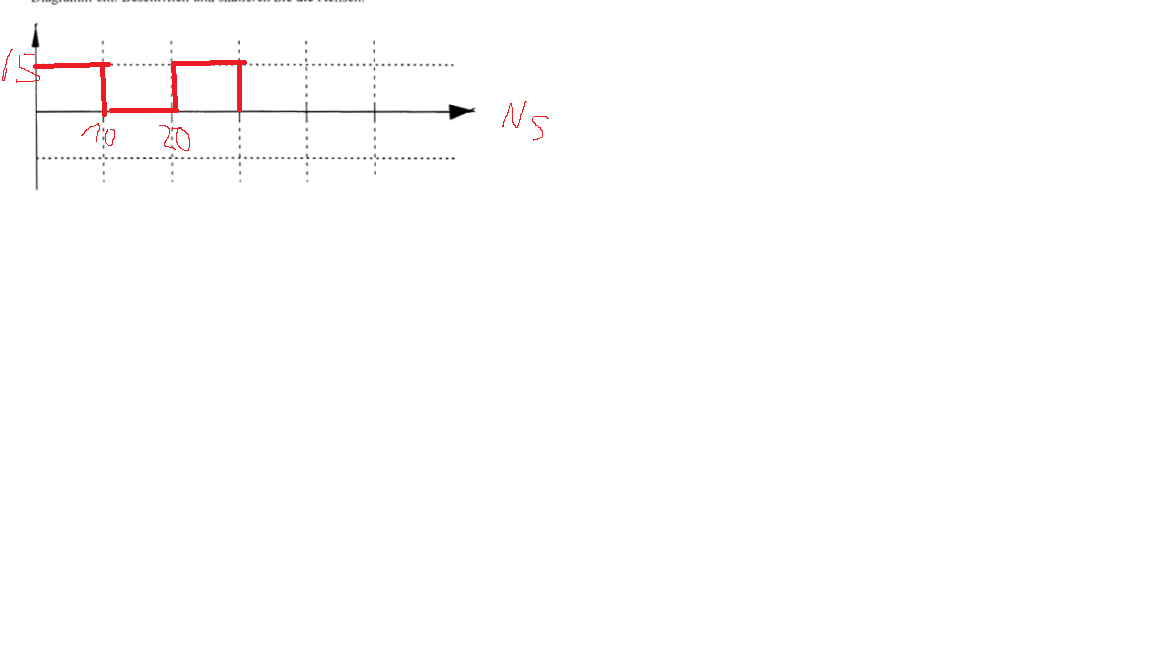

Ich habe den Verlauf der Spannung U2 gezeichnet ,denn ich für richtig erhalte .

Allerdings habe ich probleme die Ausschaltzeit zu berechnen ?

Hoffe du kannst mir das erklären?

Oder ist BIld 2 richtig?



 Beschreibung:

Download
 Dateiname:  bild2.png
 Dateigröße:  22.39 KB
 Heruntergeladen:  132 mal


 Beschreibung:

Download
 Dateiname:  ver.png
 Dateigröße:  9.07 KB
 Heruntergeladen:  153 mal

Zweifler
Gast





Beitrag Zweifler Verfasst am: 08. Dez 2016 17:58    Titel: Antworten mit Zitat

Hi,

Code:

    Volt U2
   |
   |----------|                               |----------|
   |          |                               |          |
   |          |                               |          |
   |__________|_______________________________|__________|_______
   |<--40µS---------------------------------->|                 Time
   |<--10µS-->|

wie wäre es damit?
Grüße
Etechnik



Anmeldungsdatum: 19.11.2016
Beiträge: 109

Beitrag Etechnik Verfasst am: 09. Dez 2016 00:03    Titel: Antworten mit Zitat

Woher weisst du das sich das Signal nach 40 us wiederholt ?

Wie kommst du darauf ?

Und weisst du wie ich U0 im stationären Fall berechnen kann ?

Ich bin ehrlich.

Ich weiss es nicht wie ich es berechnen soll? Hammer
Zweifler
Gast





Beitrag Zweifler Verfasst am: 09. Dez 2016 13:15    Titel: Re: Elektronik Schaltnetzteil Antworten mit Zitat

Hi,
der rechte Teil der Schaltung funktioniert wie:
Etechnik hat Folgendes geschrieben:
a) würde ich auf Tiefsetzsteller tippen?

Hier kommt endlich das Tastverhältnis zur Abwendung.

Zitat:
Woher weisst du das sich das Signal nach 40 us wiederholt ?

Steht in der Aufgabe unterhalb von b)

Hier ist eine gute Seite zur Berechnung:
schmidt-walter-schaltnetzteile.de/smps/edw_smps.html

Grüße
Etechnik



Anmeldungsdatum: 19.11.2016
Beiträge: 109

Beitrag Etechnik Verfasst am: 10. Dez 2016 10:38    Titel: Antworten mit Zitat

Verstehe leider immer noch nicht wie du auf das Tastverhältnis kommst ?

d) Ua = Ue ·(N2/N1) ·t1/T = 325V *0.25 *100/500 = 16.25V


e) Noch paar Tipps?
Etechnik



Anmeldungsdatum: 19.11.2016
Beiträge: 109

Beitrag Etechnik Verfasst am: 11. Dez 2016 16:14    Titel: Antworten mit Zitat

Zweifler bist du noch dA? Big Laugh
Zweifler
Gast





Beitrag Zweifler Verfasst am: 12. Dez 2016 15:02    Titel: Antworten mit Zitat

Hi,
Etechnik hat Folgendes geschrieben:
Zweifler bist du noch dA? Big Laugh

am Wochenende nie!

Tastverhältnis = Taktverhältnis in der Aufgabe.

d) ok.




Grüße
Etechnik



Anmeldungsdatum: 19.11.2016
Beiträge: 109

Beitrag Etechnik Verfasst am: 12. Dez 2016 20:56    Titel: Antworten mit Zitat

delta I = 65V-325V/(25kHz*4.825mH)* (325v)/(65v) = -10.77A



g) denke ich lambda <<0.5

f) leider keine Idee grübelnd

Warum braucht man die Wicklung N3 ?

P:S

Woher kennst du dich so gut mit Elektronik aus?
Zweifler
Gast





Beitrag Zweifler Verfasst am: 13. Dez 2016 17:12    Titel: Antworten mit Zitat

Hi,
Zweifler hat Folgendes geschrieben:


Ua ist die Ausgangsspannung.
Ue ist die Eingangsspannung.
Zu f) wann ist die Diode an N3 leitend?
Zu g) wenn nicht geraten, kannst es ja mal begründen.

Grüße
Etechnik1
Gast





Beitrag Etechnik1 Verfasst am: 14. Dez 2016 09:02    Titel: Antworten mit Zitat

f) Wenn der Transistor aus ist ?

(455-65V)/(25kHz*4.825mH)*(455V)/(66V)

So rechnen ?
Zweifler
Gast





Beitrag Zweifler Verfasst am: 14. Dez 2016 12:47    Titel: Antworten mit Zitat

Hi,


f) was macht dann die Wicklung N3?

Grüße
Etechnik



Anmeldungsdatum: 19.11.2016
Beiträge: 109

Beitrag Etechnik Verfasst am: 14. Dez 2016 16:56    Titel: Antworten mit Zitat



Stimmt das Ergebnis?

f) was macht dann die Wicklung N3?

Leitet den Strom ?

Grüße[/quote] Big Laugh

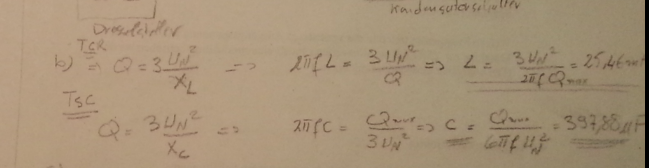

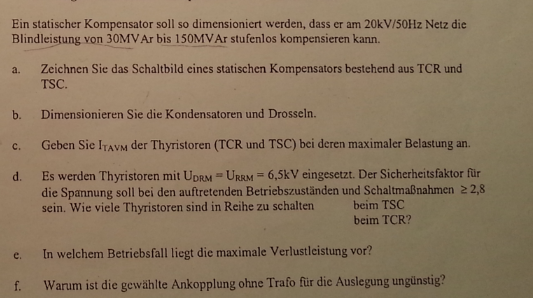

Ich habe noch eine neue Aufgabe im Anhang Big Laugh

Weisst du zufällig wie man bei der c) vorgeht ?

Ich weiss gar nicht welche Formel ich nutzen soll?



 Beschreibung:
 Dateigröße:  250.15 KB
 Angeschaut:  1332 mal




 Beschreibung:

Download
 Dateiname:  aufgabeneu2.PNG
 Dateigröße:  142.81 KB
 Heruntergeladen:  145 mal

Etechnik



Anmeldungsdatum: 19.11.2016
Beiträge: 109

Beitrag Etechnik Verfasst am: 16. Dez 2016 00:19    Titel: Antworten mit Zitat

Hat jemand eine Idee ?
Etechnik



Anmeldungsdatum: 19.11.2016
Beiträge: 109

Beitrag Etechnik Verfasst am: 19. Dez 2016 10:49    Titel: Antworten mit Zitat

@Zweifler . Noch im Geschäft ? Big Laugh
