Spannungsteiler - Spannungsverhältnisse

schafsmensch · Anmeldungsdatum: 04.01.2015 Beiträge: 33

Hallo,

ich soll Spannungsverhältnisse errechnen, weiß aber gerade nicht, wie ich hier vorgehen soll.

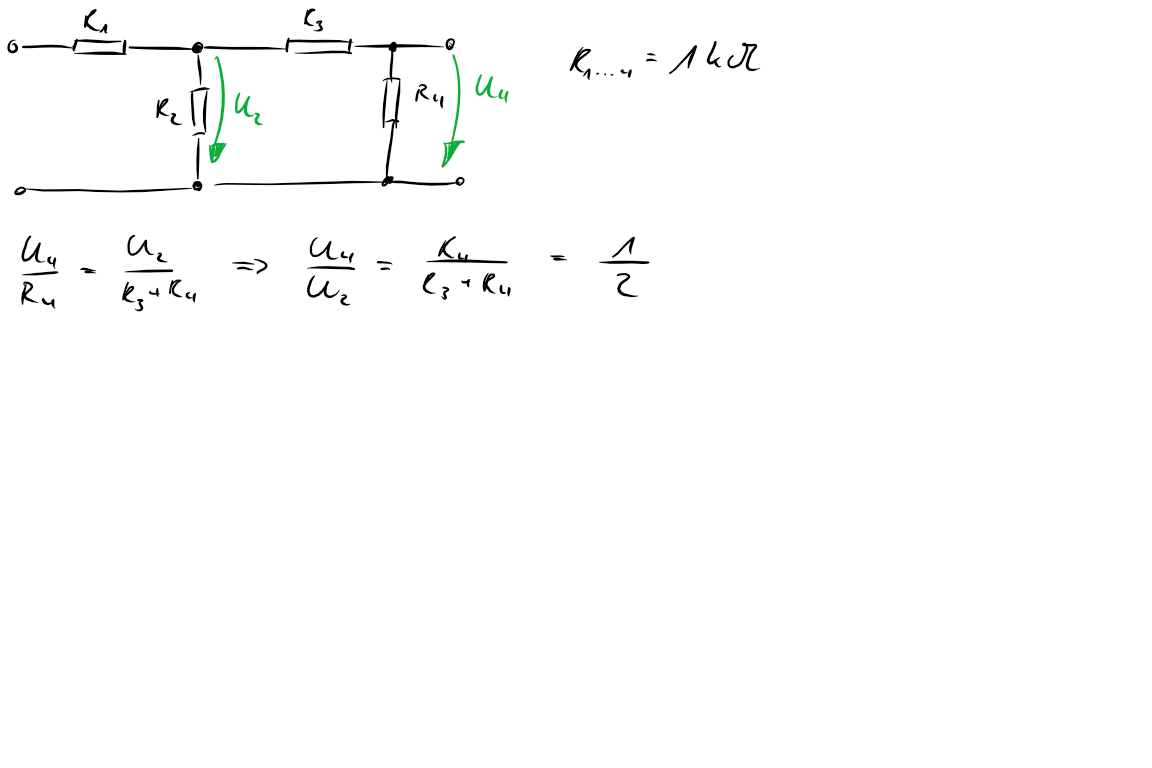

Wo ich nicht weiter komme, ist das Verhältnis

Bei der Berechnung soll die Spannungsteiler-Regel verwendet werden. Ich tue mich aber gerade bei dem Verhältnis wirklich schwer irgendwie eine Reihenschaltung zu erkennen.

EDIT:
Hab's jetzt doch noch hin bekommen. Es wäre trotzdem schön, wenn jemand bestätigen könnte, ob die Lösung bzw. der Ansatz korrekt ist.

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7244

Ja, passt.

Viele Grüße
Steffen
