Spannungsteiler Zeigerdiagramm

MannyC · Anmeldungsdatum: 10.03.2014 Beiträge: 35

Hi,

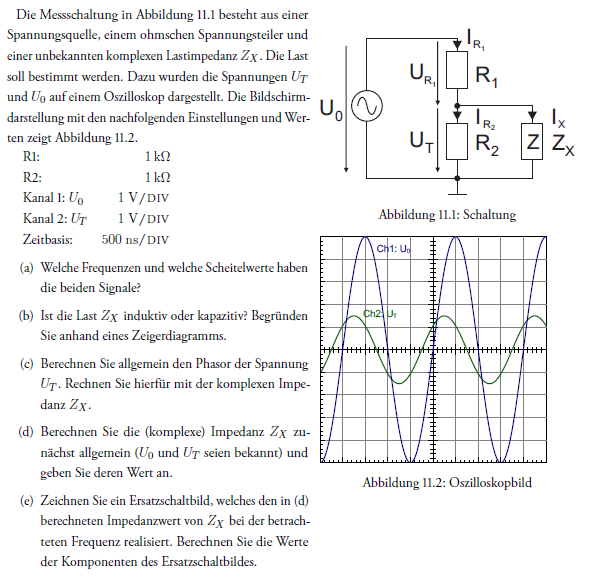

ich würde gerne die Aufgabe im Anhang berechnen, bin mir jedoch unsicher beim rechnen:

Meine Idee

a) Scheitelwerte sind eifnach abzulesen, pro Block gilt 1V. Das Problem liegt bei der Frequenz: Meine Idee nur anhand U0 ist 4* 500ns/DV das sind wie viel Hz ?

b) Ich hab die Musterlösung hier vorliegn aber wie schließe ich nun darauf ob es induktiv oder kapazitiv ist? Leider steht alles bis auf ebend der Lösungsatz da.

Erst mal würde ich das gerne begreifen. Danke im voraus.

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7244

Zu a:
Wenn die Periode also T=4*500ns ist, ist die Frequenz f=...

Zu b:
Dazu ein Epos meines unvergessenen Berufsschullehrers:

Beim Kondensator
Eilt der Strom vor.
Bei der Induktivität
Kommt er zu spät.

Viele Grüße
Steffen

MannyC · Anmeldungsdatum: 10.03.2014 Beiträge: 35

Danke hat mir sehr geholfen!
