| Autor |
Nachricht |
kurzschluss
Anmeldungsdatum: 01.03.2016
Beiträge: 23
|
 kurzschluss Verfasst am: 01. März 2016 09:25 Titel: Gemischte Netzwerkschaltung |
 |
|
Hallo,
ich habe bzgl. des Netzwerkes eine Frage. Ich übe zurzeit für eine anstehende Prüfung in Elektrotechnik und spiele mit verschiedenen Widerstandschaltungen rum (theoretisch). Bei dieser Schaltung möchte ich den Gesamtwiderstand berechnen. Ich stehe irgendwie auf den Schlauch und wollte fragen ob jemand mir einen Tipp geben könnte. Unser Prof. sagt uns immer wir sollen, wenn wir Symmetrie erkennen, diese auch nutzen. Aber meine Symmetrieachse ist ja in der Mitte, also spiegelachse
Wäre für jede hilfe dankbar.
[img]http://www.physikerboard.de/files/gemischte_schaltung_237.png
| Beschreibung: |
|
| Dateigröße: |
6.19 KB |
| Angeschaut: |
2333 mal |
|
|
|
 |
franz
Anmeldungsdatum: 04.04.2009
Beiträge: 11583
|
| franz Verfasst am: 01. März 2016 09:38 Titel: |
|
|
|
Könnte es sein, daß man den rechten 5 R weglassen kann, gefühlsmäßig :-) (wg Symmetrie, r/l gleiches Potential)?
|
|
|
kurzschluss
Anmeldungsdatum: 01.03.2016
Beiträge: 23
|
| kurzschluss Verfasst am: 01. März 2016 09:43 Titel: |
|
|
Vielen Dank für deine Antwort
Stimmt
Bedanke mich bei dir
|
|
|
kurzschluss
Anmeldungsdatum: 01.03.2016
Beiträge: 23
|
|
|
borromeus
Anmeldungsdatum: 29.12.2014
Beiträge: 509
|
| borromeus Verfasst am: 01. März 2016 09:50 Titel: |
|
|
| franz hat Folgendes geschrieben: | | Könnte es sein, daß man den rechten 5 R weglassen kann, gefühlsmäßig :-) (wg Symmetrie, r/l gleiches Potential)? |
Ich denke, dass das optimistisch ist- müsste man nachrechnen ob Du da recht hast.
Für das Potential an den Widerständen wird es egal sein, aber dass das nicht in den Gesamtwiderstand eingeht, kann ich mir nicht vorstellen.
Ich würde das mit Stern/Dreieckumwandlung rechnen.
|
|
|
kurzschluss
Anmeldungsdatum: 01.03.2016
Beiträge: 23
|
| kurzschluss Verfasst am: 01. März 2016 09:54 Titel: |
|
|
| borromeus hat Folgendes geschrieben: | Ich denke, dass das optimistisch ist- müsste man nachrechnen ob Du da recht hast.
Für das Potential an den Widerständen wird es egal sein, aber dass das nicht in den Gesamtwiderstand eingeht, kann ich mir nicht vorstellen.
Ich würde das mit Stern/Dreieckumwandlung rechnen. |
Wenn das Potential gleich ist, dann fließt da ja kein Strom, also kann der ja auch weggelassen werden.
|
|
|
franz
Anmeldungsdatum: 04.04.2009
Beiträge: 11583
|
| franz Verfasst am: 01. März 2016 10:23 Titel: |
|
|
Das waren nur elektrische Gefühle - ohne Garantie!
|
|
|
borromeus
Anmeldungsdatum: 29.12.2014
Beiträge: 509
|
| borromeus Verfasst am: 01. März 2016 12:31 Titel: |
|
|
| kurzschluss hat Folgendes geschrieben: | | borromeus hat Folgendes geschrieben: | Ich denke, dass das optimistisch ist- müsste man nachrechnen ob Du da recht hast.
Für das Potential an den Widerständen wird es egal sein, aber dass das nicht in den Gesamtwiderstand eingeht, kann ich mir nicht vorstellen.
Ich würde das mit Stern/Dreieckumwandlung rechnen. |
Wenn das Potential gleich ist, dann fließt da ja kein Strom, also kann der ja auch weggelassen werden. |
Was hast du nun mit dem horizontalen 5R gemacht?
Weggelassen oder durch Drahtbrücke ersetzt?
Oder meinst Du, dass das egal ist?
|
|
|
GvC
Anmeldungsdatum: 07.05.2009
Beiträge: 14861
|
| GvC Verfasst am: 01. März 2016 12:57 Titel: |
|
|
| borromeus hat Folgendes geschrieben: | Was hast du nun mit dem horizontalen 5R gemacht?
Weggelassen oder durch Drahtbrücke ersetzt?
Oder meinst Du, dass das egal ist?
|
Das kannst Du so oder so machen. Kommt dasselbe bei raus.
|
|
|
GvC
Anmeldungsdatum: 07.05.2009
Beiträge: 14861
|
| GvC Verfasst am: 01. März 2016 13:04 Titel: |
|
|

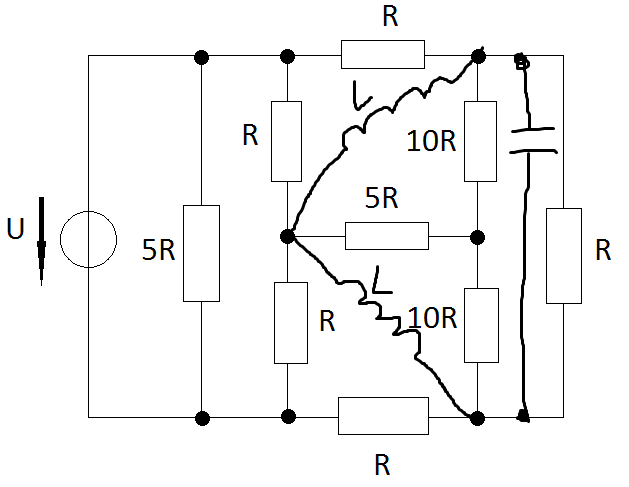

| kurzschluss hat Folgendes geschrieben: | | Wenn ich ne gemischte Schaltung habe in einem GLEICHSTROMKREIS bzw. GLEICHSPANNUNG (stationär also nach unendlich langer zeit), dann würden doch die Spulen in der Schaltung durch Kuzschlusse und die Kondensatoren durch Unterbrecher ersetzt werden oder? |
Richtig. Im eingeschwungenen Zustand ist alles, was rechts der beiden Spulen liegt, kurzgeschlossen, also wirkungslos. Der Gesamtwiderstand ist dann nur noch
|
|
|
kurzschluss
Anmeldungsdatum: 01.03.2016
Beiträge: 23
|
| kurzschluss Verfasst am: 01. März 2016 13:39 Titel: |
|
|
| GvC hat Folgendes geschrieben: | | kurzschluss hat Folgendes geschrieben: | | Wenn ich ne gemischte Schaltung habe in einem GLEICHSTROMKREIS bzw. GLEICHSPANNUNG (stationär also nach unendlich langer zeit), dann würden doch die Spulen in der Schaltung durch Kuzschlusse und die Kondensatoren durch Unterbrecher ersetzt werden oder? |
Richtig. Im eingeschwungenen Zustand ist alles, was rechts der beiden Spulen liegt, kurzgeschlossen, also wirkungslos. Der Gesamtwiderstand ist dann nur noch
|
Danke. Ich wollte nur kurz Wissen, wie du auf diese Werte kommst. Bezieht sich dieser Gesamtwiderstand auf die Schaltung mit den Spulen und Kondensator?
|
|
|
GvC
Anmeldungsdatum: 07.05.2009
Beiträge: 14861
|
| GvC Verfasst am: 01. März 2016 14:00 Titel: |
|
|
| kurzschluss hat Folgendes geschrieben: | | Bezieht sich dieser Gesamtwiderstand auf die Schaltung mit den Spulen und Kondensator? |
Ja natürlich. Das war doch Deine Frage, die Du hier zusammen mit meiner Antwort sogar nochmal zitiert hast.
|
|
|
kurzschluss
Anmeldungsdatum: 01.03.2016
Beiträge: 23
|
| kurzschluss Verfasst am: 01. März 2016 14:40 Titel: |
|
|
| GvC hat Folgendes geschrieben: |
Ja natürlich. Das war doch Deine Frage, die Du hier zusammen mit meiner Antwort sogar nochmal zitiert hast. |
Sorry. Könntest du mir bitte sagen wie du darauf gekommen bist. Ich habe nähmlich was anders raus. Kanan ja sein, dass ich mich da vertan habe.
|
|
|
GvC
Anmeldungsdatum: 07.05.2009
Beiträge: 14861
|
| GvC Verfasst am: 01. März 2016 15:10 Titel: |
|
|

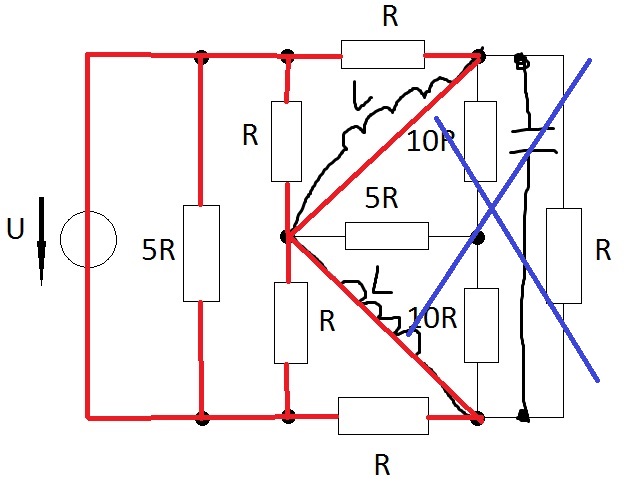

Im Gleichspannungsfall bilden die Spulen im eingeschwungenen Zustand einen Kurzschluss (Induktionsgesetz u=L*di/dt mit di/dt=0). Das hatte ich doch schon gesagt.
| Beschreibung: |
|
| Dateigröße: |
59.18 KB |
| Angeschaut: |
2267 mal |
|
|
|
|
kurzschluss
Anmeldungsdatum: 01.03.2016
Beiträge: 23
|
| kurzschluss Verfasst am: 01. März 2016 15:20 Titel: |
|
|
| GvC hat Folgendes geschrieben: | | Im Gleichspannungsfall bilden die Spulen im eingeschwungenen Zustand einen Kurzschluss (Induktionsgesetz u=L*di/dt mit di/dt=0). Das hatte ich doch schon gesagt. |
Ich bedanke mich bei dir!
|
|
|
|
